繁中 -4

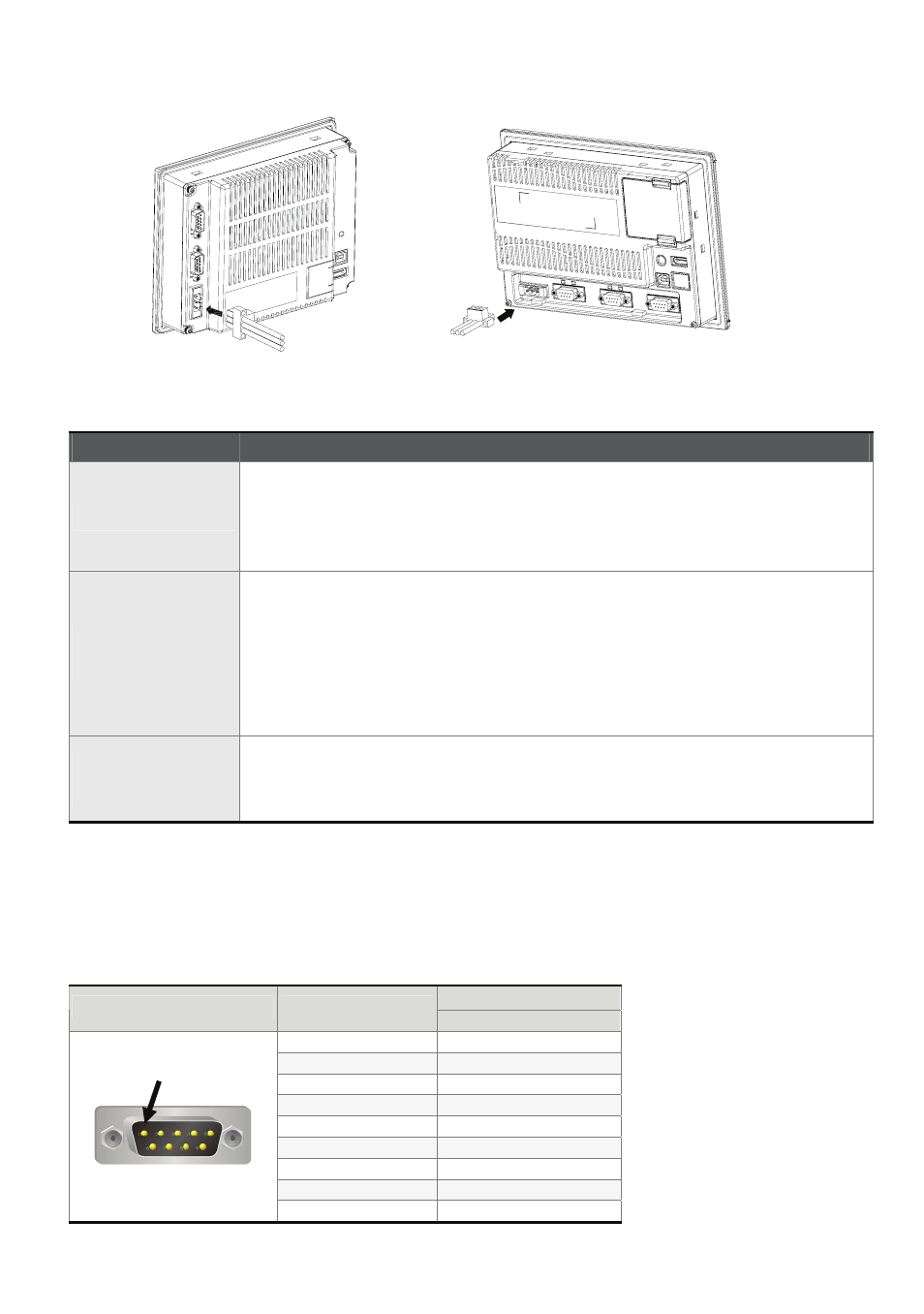

請確實依指示方向將快速接頭裝入
基本檢測
檢測項目 檢測內容
一般檢測
„ 定期檢查人機介面與設備連接處的螺絲是否有鬆動。
„ 排氣孔應避免油、水或金屬粉等異物侵入，且應防止電鑽的切削粉落入人機
介面內。
„ 人機介面若設置於有害氣體或多粉塵的場所，應防止有害氣體與粉塵的侵入。
操作前檢測
（未供應控制電源）
„ 配線端子的接續部請實施絕緣處理。
„ 通訊配線應正確，否則可能發生異常動作。
„ 檢查螺絲或金屬片等導電性物體、可燃性物體是否存在人機介面內。
„ 人機介面附近使用的電子儀器受到電磁干擾時，請使用儀器調校以降低電磁
干擾。
„ 請確定人機介面的供應電源電壓準位是否正確。
運轉前檢測
（已供應控制電源）
„ 電源指示燈是否顯示。
„ 與各設備之間通訊動作是否正常。
„ 人機介面若有異常現象，請洽詢經銷商或者本公司客服中心。
通訊腳位定義
DOP-B07 系列
COM1 定義（支援流量控制）
說明
COM Port 示意圖 腳位
RS-232
1
2
RXD
3 TXD
4
5 GND
6
7 RTS
8
CTS
9
註：空白＝不需連接
PIN1
DOP-B07S200
DOP-B07S201
DOP-B07S211
DOP-B07E205
DOP-B07E215 DOP-B05S100
