Removing the Bobbin Case
CAUTION: Before removing bobbin case,
disconnect the power-line plug from the
socket outlet.
• Bobbin Case Holder
To clean and oil bobbin case holder:
• Turn hand wheel until needle is at
highest position.
• Open hook cover, or draw slide plate
toward you.

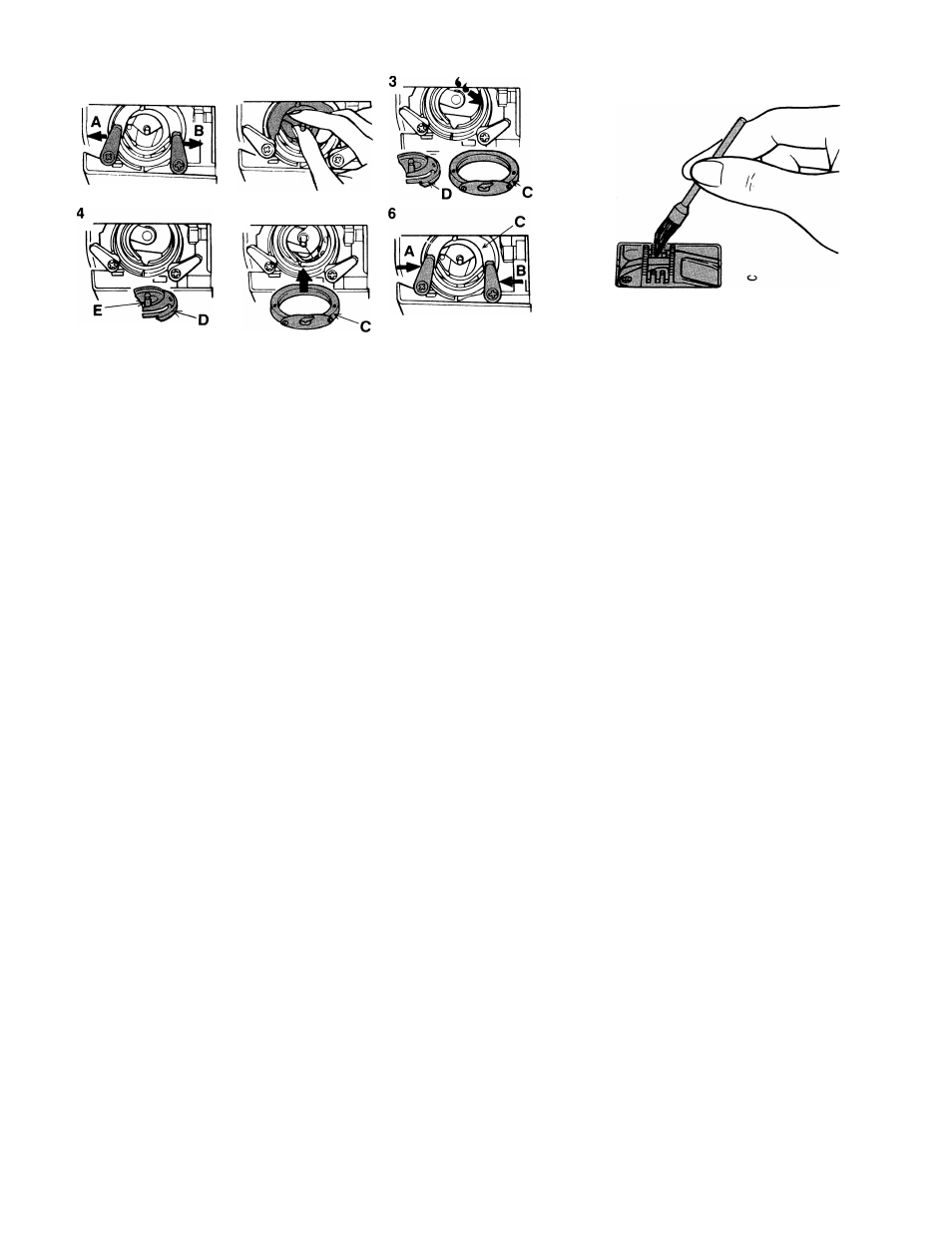

1. Remove bobbin case and open latches
A and B, as shown. For more infor­
mation on removing and replacing
bobbin case, refer to pages 24 and 25.
2. Remove part C and part D of Bobbin
Case Holder, as shown.
3. Clean and oil areas indicated by
arrows.
4. To replace bobbin case holder, insert
part D with spindle E up, as shown.
5. Then fit part C into place with flat side
up, as removed.
6. Close latches A and B over part C.
• Close hook cover or slide plate.
• Bobbin and Feed Areas
To clean and oil bobbin and feed areas,
remove needle plate, as instructed on
page 9. Using soft cloth or brush, clean .
Replace needle plate, as instructed
on page 9.
•
• Exterior Areas
If necessary, a mild solution of soap
and water may be used on exterior
areas to remove stubborn stains. No
other cleaning liquid or powdershould
be used.
Comment retirer la boîte
à canette
AVERTISSEMENT: Avant de retirer la boîte
à canette, débranchez la fiche de la prise de
courant.
• Couvre-boîte à canette
Pour nettoyer et lubrifier le couvre-
boîte à canette:
• Tournez le volant jusqu’à ce que l’ai­
guille se trouve dans la position la plus
élevée.
• Cuvrez le couvercle à crochet ou tirez
la glissière vers vous.
1. Enlevez la boîte à canette et ouvrez les
loquets A et B, comme illustré. Pour
des informations supplémentaires sur
l’enlèvement et la remise en place de la
boîte à canette, consultez les pages 24
et 25.
2. Enlevez la pièce C et la pièce D du
couvre-boîte à canette, comme illustré.
3. Nettoyez et huilez les endroits indi­
qués par les flèches.
4. Pour remettre le couvre-boîte à canette,
introduisez la pièce D en ayant le
fuseau E pointé vers le haut, comme
illustré.
5. Puis, mettez la pièce C en place, le côté
plat vers le haut, comme il a été enlevé.
6. Fermez les loquets A et C sur la pièce
C
• Fermez le couvercle à crochet ou la
glissière.
• Espaces de canette et d’entraînement
Pour nettoyer et lubrifier les espaces
prévus pour la canette et l’entraîne­
ment, enlevez la plaque à aiguille
d’après la page 9. A l’aide d’un chiffon
doux ou d’une brosse, nettoyez et
huilez les espaces et endroits indiqués
par flèches. Remettez la plaque à ai­
guille d’après la page 9.
• L’extérieur
Si besoin en est, utilisez de l’eau lé­
gèrement savonneuse pour nettoyer
l’extérieur. N’utilisez aucun autre li­
quide ou aucune autre poudre de net­
toyage.
Cómo sacar la caja de la bobina
PRECAUCION: Antes de sacar la caja de la
bobina, desconecte el enchufe de la linea
eléctrica de tomacorriente.
•
Sujetador caja de bobina
Para limpiar y lubricar el sujetador
de la caja de bobina:
• Haga girar el volante hasta que la
aguja ocupe su posición más alta.
• Abra la tapa de gancho o saque la
placa deslizante hacia Usted.
1. Remueva la caja de la bobina y abra
los sujetadores Ay B, como se ilustra.
Para más informaciones sobre como
quitar y poner la caja de la bobina,
véase las páginas 24 y 25.
2. Quite la pieza C y la pieza D del
sajetador de la caja de bobina, como
se ilustra.
3. Limpie y lubrique las áreas indicadas
por las flechas.
4. Para colocar el sujetador de la caja
de bobina, insierte la pieza D con el
husillo E hacia arriba, como se ilustra.
5. Después ponga la pieza C en su
lugar con el lado plano hacia arriba
tal como se lo sacó.
6. Cierre los sujetadores A y B por
encima de la pieza C.
• Cierre la tapa del garfio o la placa
deslizante.
• Areas de la bobina y de alimentación
Para limpiar y lubricar las áreas de la
bobina y de alimentación, saque la
plancha de aguja tal como se indica
en la página 9. Con un paño o cepillo
suave, limpie y lubrique las áreas
indicadas por las flechas. Reponga la
plancha de aguja, como se indica en
la página 9-
• Areas exteriores
Si hace falta, una solución suave de
agua y jabón puede ser empleada
para eliminar manchas resistentes.
No haga uso de ningún otro líquido
o polvo para limpiar.
