Riser diagram – Detex Delayed Egress With Magnetic Lock User Manual
Page 11

DETEX MAG LOCK SUPPLIED
WITH DETEX DELAYED EGRESS
PANIC HARDWARE
J
REFER TO WIRING &
FIRE ALARM DIAGRAMS
FOR WIRING
INSTRUCTIONS
REQUIREMENTS:
MIN. 22 GA STRANDED WIRE FOR SIGNALING
MIN. 18 GA STRANDED WIRE FOR POWER
DETEX FILTERED AND REGULATED
POWER SUPPLY WITH FIRE ALARM SYSTEM LOOP
24 VDC @1 AMP MIN
DETEX REQUIRES THE POWER SUPPLY BE LOCATED
WITHIN 40 FEET OF THE DEVICE
DOOR SIGN SUPPLIED WITH
DETEX DELAYED EGRESS
PANIC HARDWARE
DETEX DELAYED EGRESS
PANIC HARDWARE
INSTALLED BY
TRAINED TECHNICIAN
J

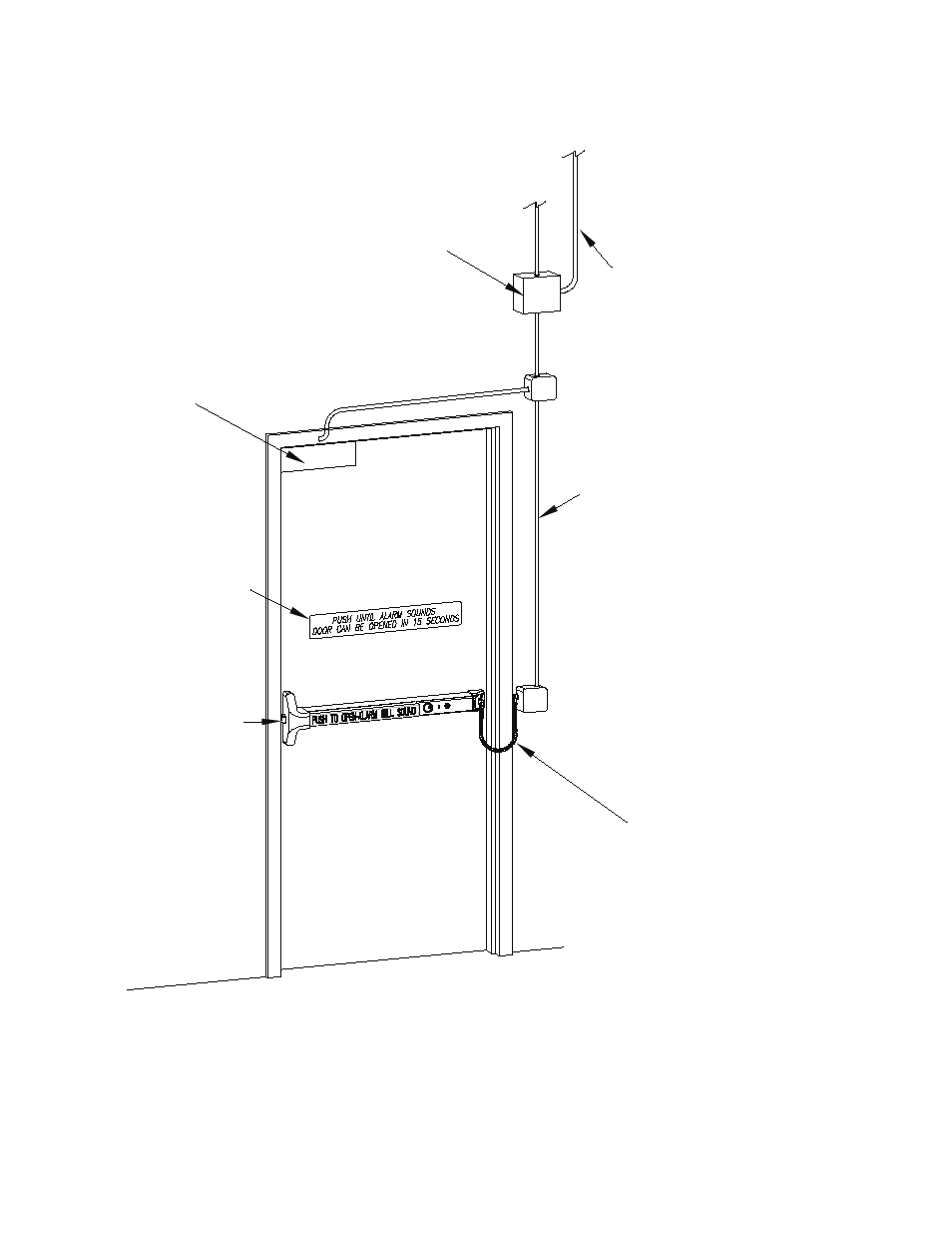

RISER DIAGRAM
PROVIDE WIRING CONDUIT, CONNECTOR,
ETC BETWEEN DETEX POWER SUPPLY
AND FIRE ALARM CONTROL PANEL AS
REQUIRED TO ALLOW THE FIRE ALARM
SYSTEM TO OVERRIDE THE DETEX DELAYED
EGRESS FEATURE DURING A FIRE ALARM
THE LOSS OF POWER OR OPEN FIRE
ALARM CIRCUIT WILL ELIMINATE THE
DELAY EGRESS OPERATIONS
