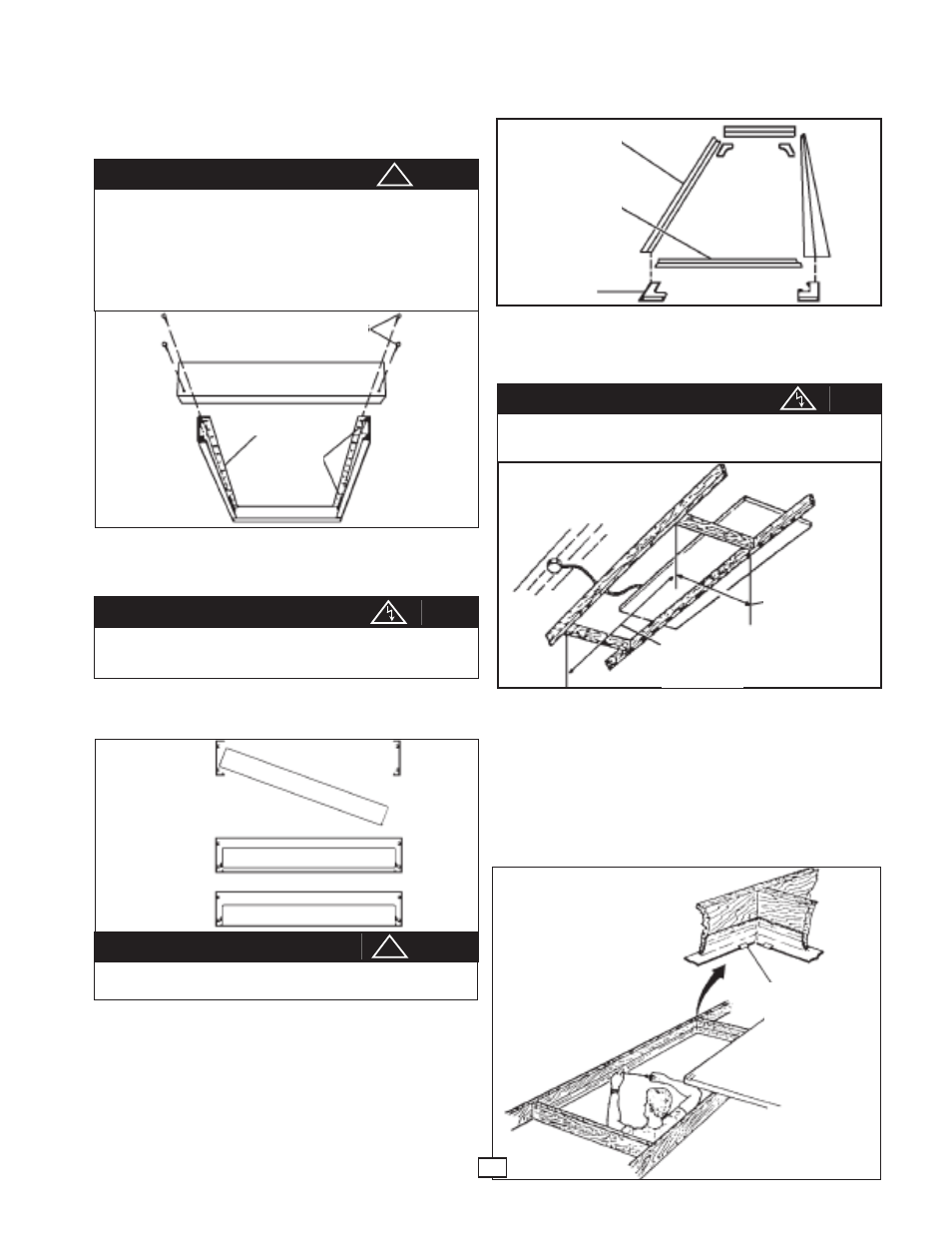

FIXATION EN SURFACE

1. Le kit de fixation en surface est fourni dans des emballages

séparés qui contiennent deux cadres latéraux, deux cadres

d’extrémité et huit vis d’assemblage.

2. Assembler les cadres d’extrémité aux cadres latéraux en

utilisant les vis fournies (voir la figure 4), avant l’installation

au plafond.

3. Fixer le cadre au plafond.

4. Déposer un cadre d’extrémité et installer le panneau de ra-

diateur dans les cadres latéraux comme illustré dans la fi-

gure 5.

3. Fixer le cadre au plafond.

4. Déposer un cadre d’extrémité et installer le panneau de ra-

diateur dans les cadres latéraux comme illustré dans la fi-

gure 5.

5. Connecter les fils de panneau de radiateur aux fils d’alimen-

tation (voir la figure 3 et les instructions de CÂBLAGE). Le

radiateur doit être correctement mis à la terre pour éviter les

risques d’électrocution. Utiliser une boîte de jonction correc-

tement mise à la terre pour relier le radiateur à l’alimenta-

tion. Le radiateur peut être déplacé le long des cadres

latéraux pour faciliter le câblage.

6. Re-monter le cadre d’extrémité sur les cadres latéraux pour

bloquer le radiateur fermement en place.

FIXATION ENCASTRÉE

1. Le kit de fixation encastrée est fourni dans des emballages

séparés qui contiennent quatre morceaux de cadre et qua-

tre coins (voir la figure 6).

2. Les panneaux de radiateur encastrés nécessitent une dé-

coupe dans le plafond et une méthode de support sûre (voir

la figure 7). Utiliser pour le support des planches d’au moins

5 cm x 10 cm. Utiliser des vis au moins numéro 10 dans

chaque trou prévu dans les cadres d’extrémité et latéraux.

3. Insérer le panneau de radiateur dans l’ouverture (voir la fi-

gure 7) et effectuer les connexions électriques (voir la figure

3 et les instructions de CÂBLAGE). Le radiateur doit être

correctement mis à la terre pour éviter les risques d’électro-

cution. Utiliser une boîte de jonction correctement mise à la

terre pour relier le radiateur à l’alimentation.

4. Visser légèrement les cadres d’extrémité et latéraux dans

l’ouverture du plafond, puis fixer les coins en place (voir la

figure 8).

5. Après avoir fixé les coins, serrer fermement les vis.

6. Abaisser prudemment le panneau de radiateur en place sur

les cadres.

Pour éviter le risque de blessures causées par la chute

de panneaux, utiliser au moins quatre vis (de 6,35 mm

de diamètre) pour fixer chaque cadre latéral. Les vis

doivent être fermement vissées dans une structure

robuste du plafond, telle qu’une poutre du plafond. Il

peut être nécessaire d’installer une poutre supplémen-

taire. Ne pas fixer sur du placo-plâtre, du plâtre ou autre

matériaux de finition.

ATTENTION

Pour éviter les risques d’électrocution, s’assurer que

l’alimentation soit coupée au disjoncteur principal avant

d’effectuer le câblage.

ATTENTION

Ne pas fermement fixer ce kit peut résulter en blessures

graves causées par la chute de panneaux de radiateur.

ATTENTION

Fig. 4

Fig. 5

A

Pour éviter les risques d’électrocution, s’assurer que

l’alimentation soit coupée au disjoncteur principal avant

d’effectuer le câblage.

ATTENTION

Fig. 7

!

!

Fig. 8

11

CADRE D’EXTRÉMITÉ

CADRE LATÉRAL

TROUS DE

FIXATION

VIS

Étape A

Étape B

Étape C

CADRE

LATÉRAL

CADRE

D’EXTRÉMITÉ

COIN

Largeur du panneau

plus 9,5 mm

Longueur du

panneau plus

9,5 mm

(TOUTES LES DIMEN-

SIONS SONT INTERNES)

Fig. 6

PLACER LES COINS

EN PLACE ET LES

BLOQUER EN PLI-

ANT LES

LANGUETTES VERS

LE HAUT
