RET HD-SDI IN 2 connector
2
Connect the HD/SD-SDI output signal from a video camera, etc. to the RET HD/SDI IN2 connector with
a BNC cable.
Connect the RET HD-SDI OUT2 connector to a prompter with a BNC cable.
1
to
prompter,
etc.
RET
HD-SDI
OUT2 (BNC)

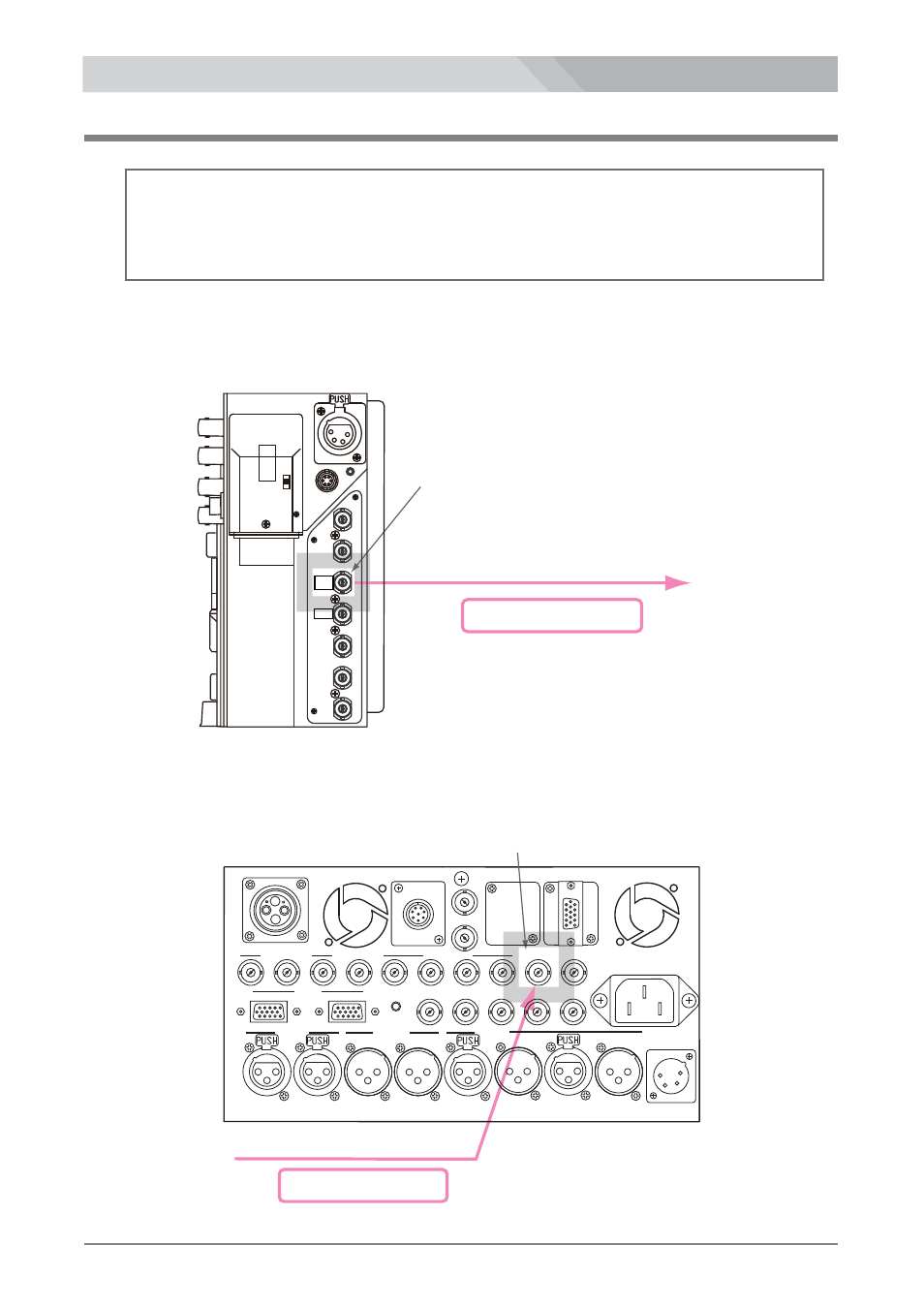

PROMPTER VIDEO signal (3G/HD/SD-SDI) connection
from
video camera,
etc.
NOTE : In case of using the prompter with the 3G/HD/SD-SDI input, connect the RET HD-SDI
OUT 2 connector of LS-700 to a promptor and connect the 3G/HD/SD-SDI signal from
an external video camera, etc. to the RET HD/SDI IN 2 connector of LS-800.
