Elektrische Installation
Schaltungsvorschläge
Verbund kontrolliert stillsetzen
l
61
EDBMB9340 DE/EN/FR 12.0
5.5.2
Verbund kontrolliert stillsetzen
Für diese Betriebsbedingung müssen Sie zusätzlich einen oder mehrere Bremschopper
935x einsetzen.
Das gleiche Schaltungsprinzip können Sie verwenden, wenn im Normalbetrieb eine hö-
here Bremsenergie abgeführt werden soll, als im Rückspeisebetrieb zulässig ist.
(
Stop!
Das Versorgungs− und Rückspeisemodul kann zerstört werden, wenn der
Rückspeisebetrieb des Versorgungs− und Rückspeisemoduls und der
Bremschopper gleichzeitig aktiv ist.
Die Schaltung muss daher so aufgebaut werden, dass der Rückspeisebetrieb
gesperrt wird, wenn die Zwischenkreisspannung unzulässige Werte erreicht.
PE U V W
PE U V W
L1
L1
L1
L2
L2
L2
L3
L3
L3
+UG -UG
R
B
935x
+UG -UG
R
B
935x
24 V DC
K10
39
Ex
Ex
28
28
Ax
K10
59
39
Ax
59
E1 39 A1 A2 59
934x
Z2.1
Z4
Z2.n
PE
PE
PE
+UG
+UG
+UG
-UG
-UG
-UG
F4
F6
F8
F5
F7
F9
_
+
=
FAIL
L3’ L2’ L1’ L3.2L2.2L1.2
9340vrm009

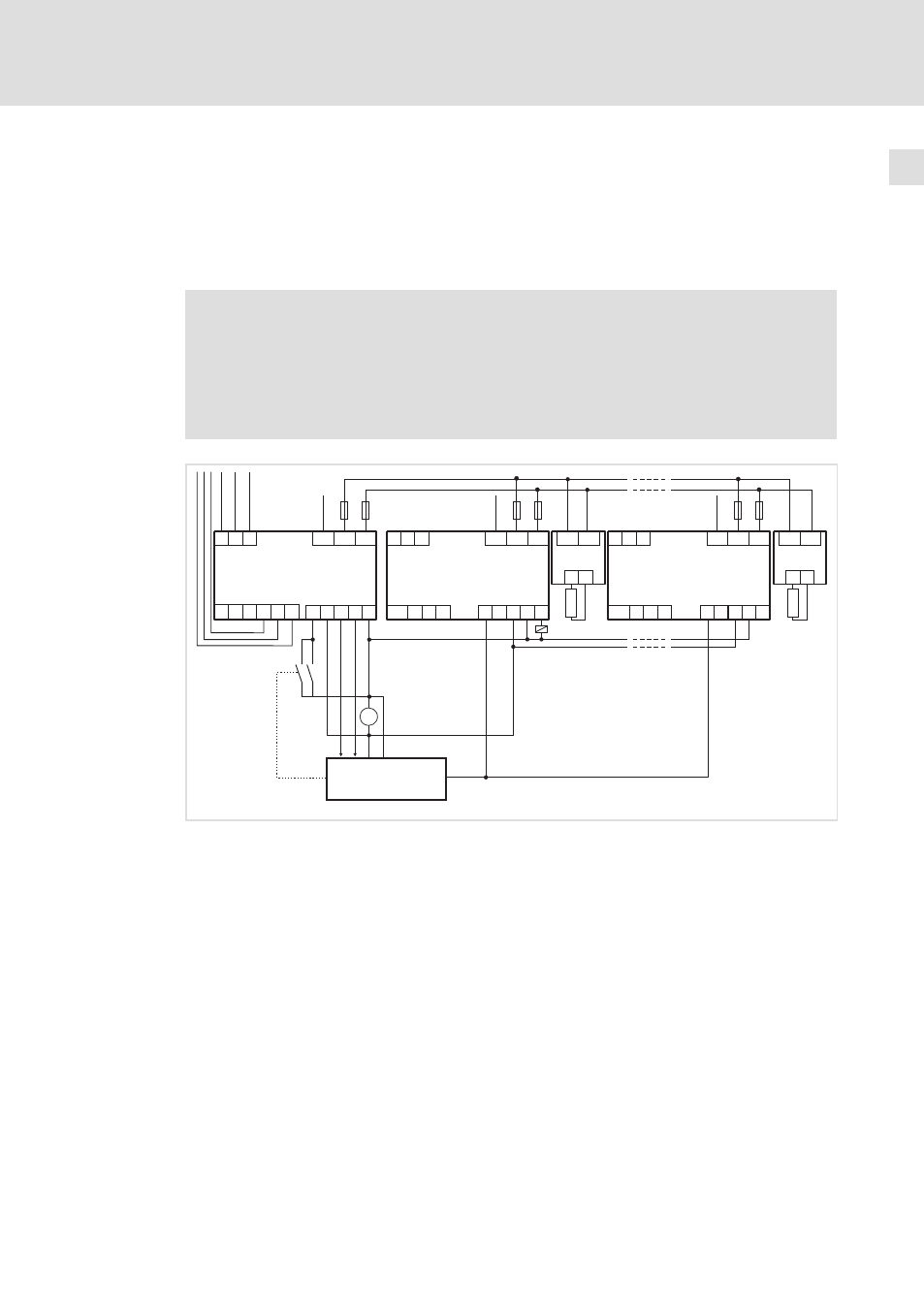

Abb. 5−14
Schaltungsvorschlag Antriebsverbund konntrolliert stillsetzen
934x
Versorgungs− und Rückspeisemodul
Z2.1 ... Z2.n
Antriebsregler im Antriebsverbund
935x
Bremschopper mit Bremswiderstand
Z4
Übergeordnete Steuerung (SPS, PC)
K10
Melderelais "Zwischenkreisspannung zu hoch"
F4 ... F9
Zwischenkreissicherungen
