Installation mécanique
Modules d’alimentation et de renvoi sur le réseau EMB9341 et EMB9342
Montage traversant du module EMB9341−E / EMB9342−E (séparation thermique)
l
161
EDBMB9340 DE/EN/FR 12.0
4.2.3
Montage traversant du module EMB9341−E / EMB9342−E (séparation thermique)
Afin de minimiser la chaleur développée dans l’armoire électrique, le radiateur des
modules d’alimentation et de renvoi sur le réseau EMB9341−E et EMB9342−E peut être
monté à l’extérieur de celle−ci. Un cadre de fixation avec joint (accessoire) est alors
nécessaire.
ƒ
Répartition de la puissance dissipée :
– Env. 65% via le radiateur externe (radiateur + ventilateur)
– Env. 35% par l’intérieur du module d’alimentation et de renvoi sur le réseau
ƒ
Les caractéristiques nominales restent valables.
Encombrements
e
f
d1
d1
d
b1
b
c
c1
a1
a
g
>
100
mm
>
100
mm
9340vrm015

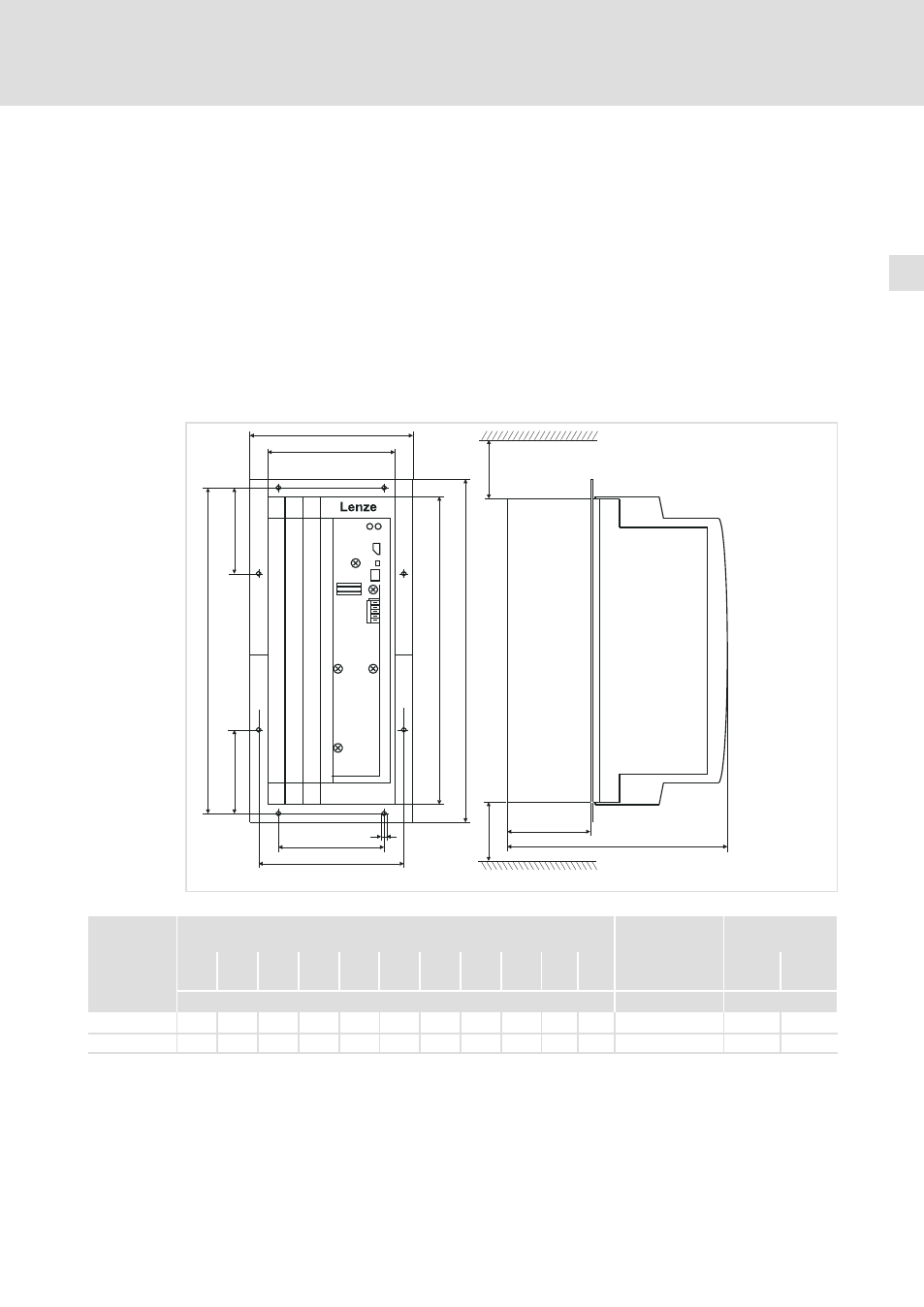

Fig.4−4
Encombrements des modules EMB9341−E et EMB9342−E en cas de montage traversant
Encombrements du module d’alimentation et de renvoi sur le réseau
Support de
montage
Encoche de
montage
a
a1
b
b1
c
c1
d
d1
e
f
g
Référence de
commande
Hauteur Largeur
[mm]
[mm]
EMB9341−E
169,5
135
385,5
350
117
152,5
366
105,5
250
92
6,5
EJ0038
350 ±3
139 ±3
EMB9342−E
169,5
135
385,5
350
117
152,5
366
105,5
250
92
6,5
EJ0038
350 ±3
139 ±3
