Installation mécanique
Module d’alimentation et de renvoi sur le réseau EMB9343
Assemblage du module EMB9343−E et du filtre réseau à l’aide d’équerres de montage
4
l
167 EDBMB9340 DE/EN/FR 12.0
4.3 Module d’alimentation et de renvoi sur le réseau EMB9343
4.3.1 Assemblage du module EMB9343−E et du filtre réseau à l’aide d’équerres de montage
Les accessoires nécessaires pour le montage du module d’alimentation et de renvoi sur le
réseau EMB9343−E sont livrés avec l’équipement.
)
Remarque importante !
Un filtre réseau (accessoire) est requis pour le module d’alimentation et de
renvoi sur le réseau EMB9343.
ƒ Installations avec homologation UL : filtre réseau EZN3A0055H045U
ƒ Installations sans homologation UL : filtre réseau EZN3A0055H045
Encombrements
>
100
mm
>
100
mm
c
d2
d3
d4
d1
b
a
a1
e2
e3
e1
e
h
g
L
9340vrm014

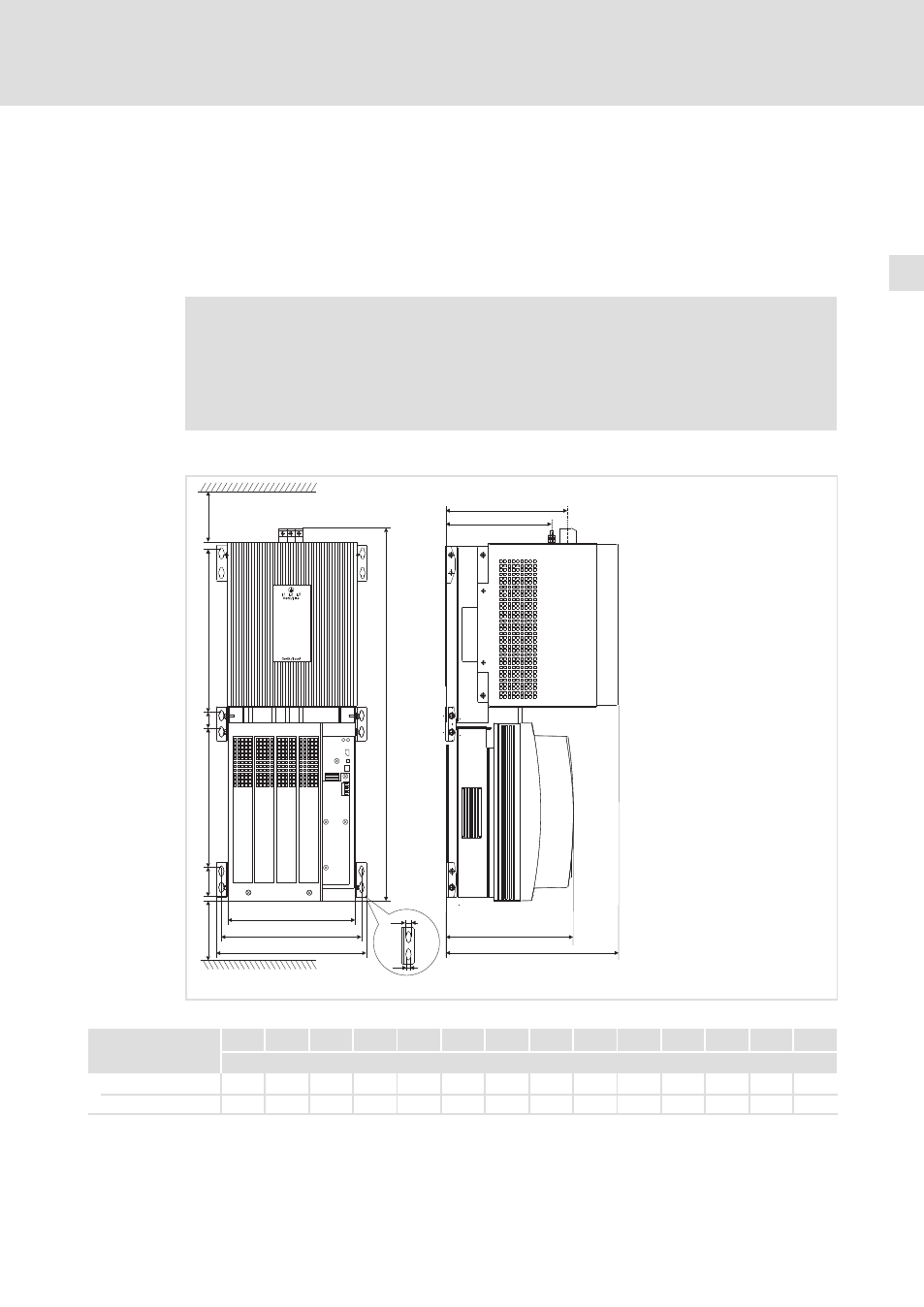

Fig.4−6 Encombrements du module EMB9343−E avec filtre réseau en cas de montage avec équerres
Type de EMB9343−E
avec filtre réseau a a1 b c d1 d2 d3 d4 e e1 e2 e3 g h
[mm]
ÑÑ
EZN3A0055H045U 280 250 720 258 22 300 38 300 308 250 185 215 6,5 11
СС
СС
EZN3A0055H045 280 250 720 258 22 300 38 300 285 250 185 215 6,5 11
