Mechanische Installation
Versorgungs− und Rückspeisemodul EMB9341 und EMB9342
Montage EMB9341−E / EMB9342−E in "Durchstoß"−Technik (thermisch separiert)
l
28
EDBMB9340 DE/EN/FR 12.0
4.2.3
Montage EMB9341−E / EMB9342−E in "Durchstoß"−Technik (thermisch separiert)
Um die Wärmeentwicklung im Schaltschrank zu reduzieren, können Sie den Kühlkörper
der Versorgungs− und Rückspeisemodule EMB9341−E und EMB9342−E außerhalb des
Schaltschranks montieren. Dafür benötigen Sie einen Montagerahmen mit Dichtung (Zu-
behör).
ƒ
Aufteilung der Verlustleistung:
– ca. 65% über separierten Kühler (Kühlkörper und Lüfter)
– ca. 35% im Innenraum des Versorgungs− und Rückspeisemoduls
ƒ
Es gelten weiterhin die Bemessungsdaten.
Abmessungen
e
f
d1
d1
d
b1
b
c
c1
a1
a
g
>
100
mm
>
100
mm
9340vrm015

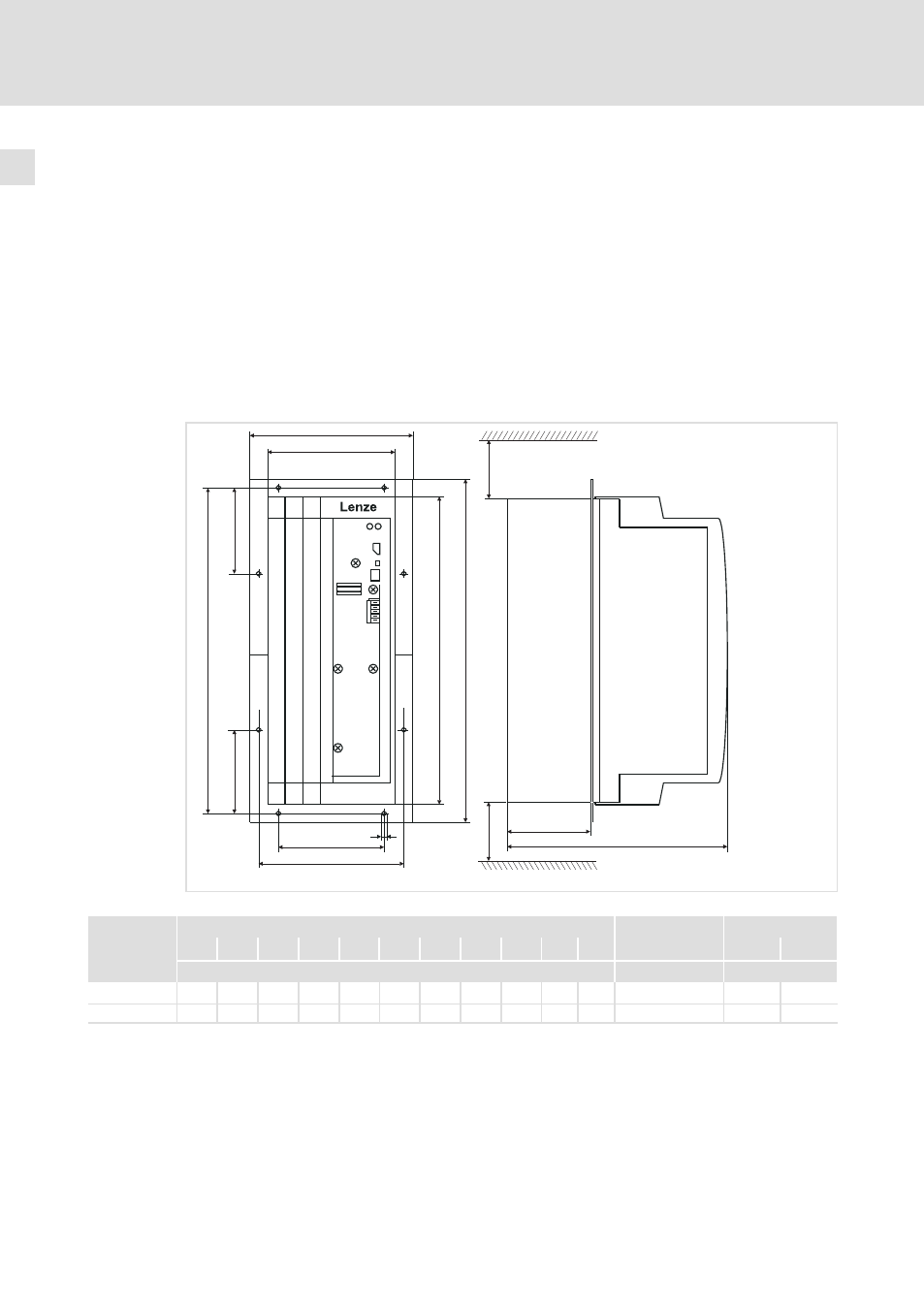

Abb. 4−4
Abmessungen EMB9341−E und EMB9342−E bei Montage in Durchstoßtechnik
Abmessungen Versorgungs− und Einspeisemodul
Montagerahmen
Einbauausschnitt
a
a1
b
b1
c
c1
d
d1
e
f
g
Best. Nr.
Höhe
Breite
[mm]
[mm]
EMB9341−E
169,5
135
385,5
350
117
152,5
366
105,5
250
92
6,5
EJ0038
350 ±3
139 ±3
EMB9342−E
169,5
135
385,5
350
117
152,5
366
105,5
250
92
6,5
EJ0038
350 ±3
139 ±3
