4.3 Versorgungs− und Rückspeisemodul EMB9343
4.3.1 Montage EMB9343−E und Netzfilter mit Befestigungswinkeln
Das erforderliche Zubehör für die Montage des Versorgungs− und Rückspeisemoduls
EMB9343−E ist im Lieferumfang enthalten.
)
Hinweis!
Für den Betrieb des Versorgungs− und Rückspeisemoduls EMB9343 ist ein
Netzfilter (Zubehör) erforderlich.
ƒ in Anlagen mit UL−Approbation: Netzfilter EZN3A0055H045U
ƒ in Anlagen ohne UL−Approbation: Netzfilter EZN3A0055H045
Abmessungen
>
100
mm
>
100
mm
c
d2
d3
d4
d1
b
a
a1
e2
e3
e1
e
h
g
L
9340vrm014

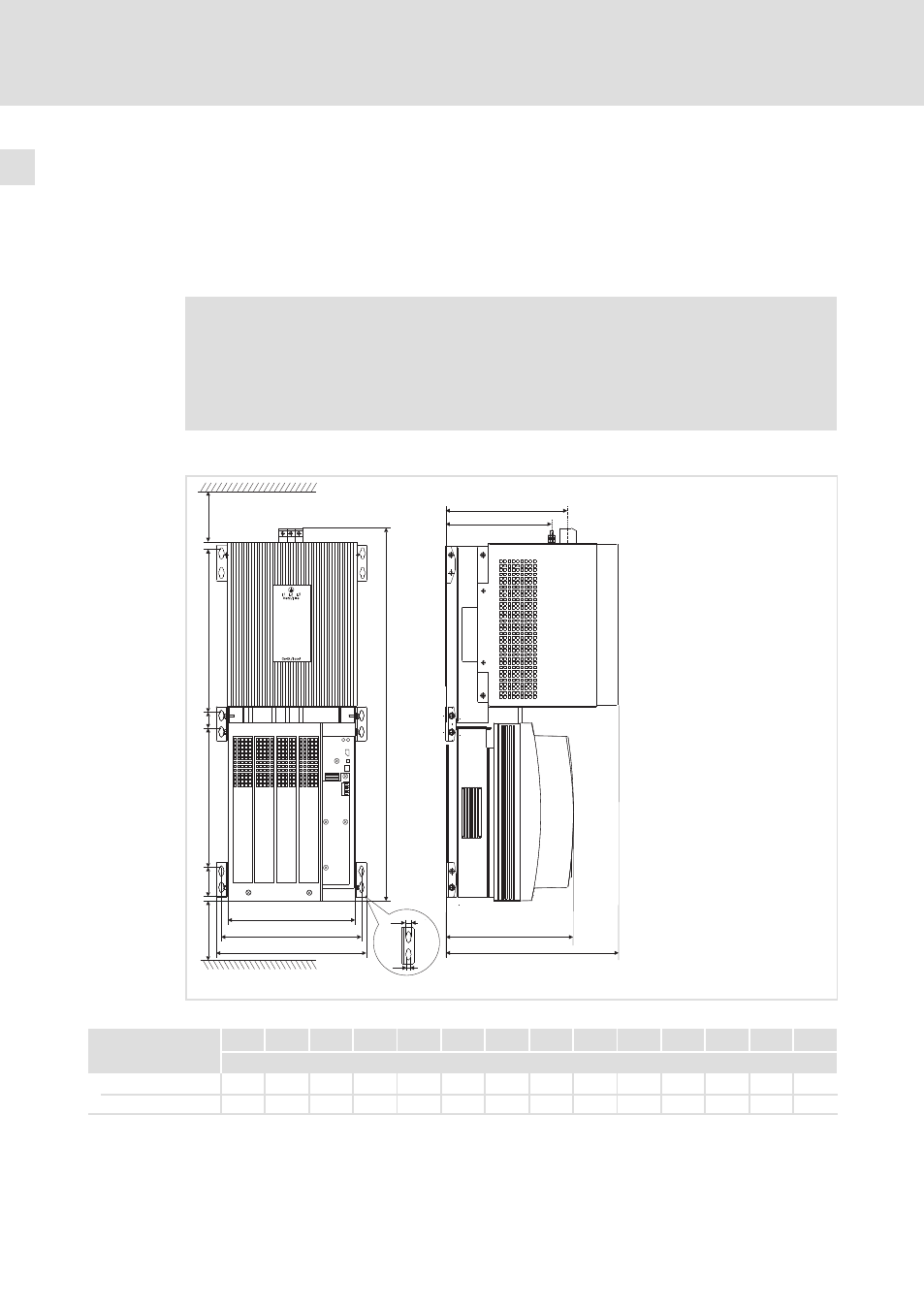

Abb. 4−6 Abmessungen EMB9343−E mit Netzfilter bei Montage mit Befestigungswinkeln
EMB9343−E
mit Netzfilter Typ a a1 b c d1 d2 d3 d4 e e1 e2 e3 g h
[mm]
ÑÑ
EZN3A0055H045U 280 250 720 258 22 300 38 300 308 250 185 215 6,5 11
СС
СС
EZN3A0055H045 280 250 720 258 22 300 38 300 285 250 185 215 6,5 11
