Installation mécanique
Modules d’alimentation et de renvoi sur le réseau EMB9341 et EMB9342
Montage du filtre réseau
4
l
157 EDBMB9340 DE/EN/FR 12.0
4.2 Modules d’alimentation et de renvoi sur le réseau EMB9341 et EMB9342
4.2.1 Montage du filtre réseau
)
Remarque importante !
Un filtre réseau (accessoire) est requis pour le module d’alimentation et de
renvoi sur le réseau.
ƒ Module d’alimentation et de renvoi sur le réseau EMB9341 : filtre réseau
EZN3A0120H012
ƒ Module d’alimentation et de renvoi sur le réseau EMB9342 : filtre réseau
EZN3A0088H024

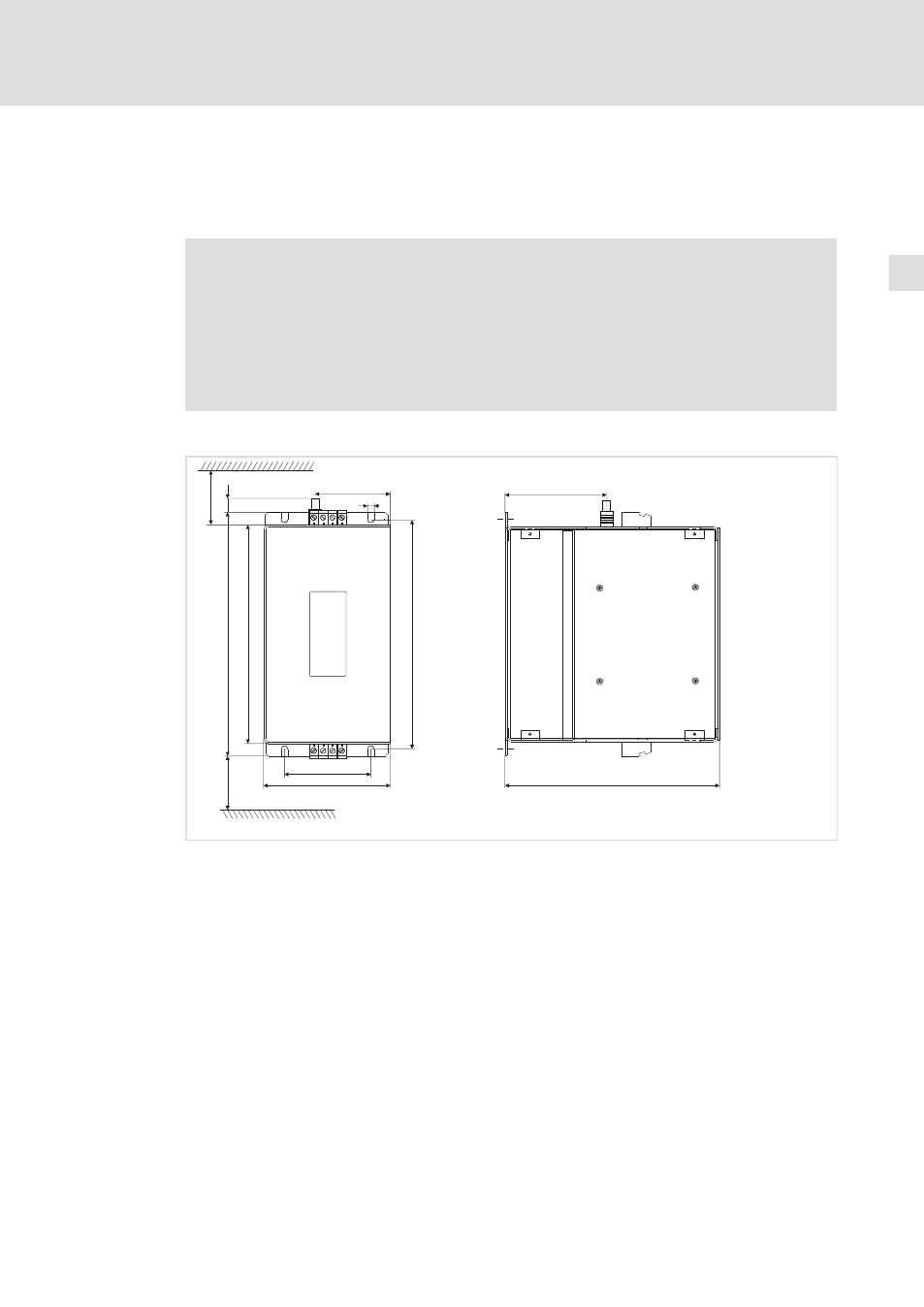

Encombrements
PE L1 L2 L3
LINE
PE L1 ' L2 ' L3'
LOAD
92
245 230 260
15
135 230
7
80 105
>
100
mm
>
100
mm
9340vrm017
Fig.4−1 Encombrements du filtre réseau EZN3A0120H012 pour module EMB9341
Cotes en [mm]
