Elektrische Installation
Grundgeräte im Leistungsbereich 55 kW
Anschluss Motor
5
l
56 EDK82EV903 DE/EN/FR 5.1

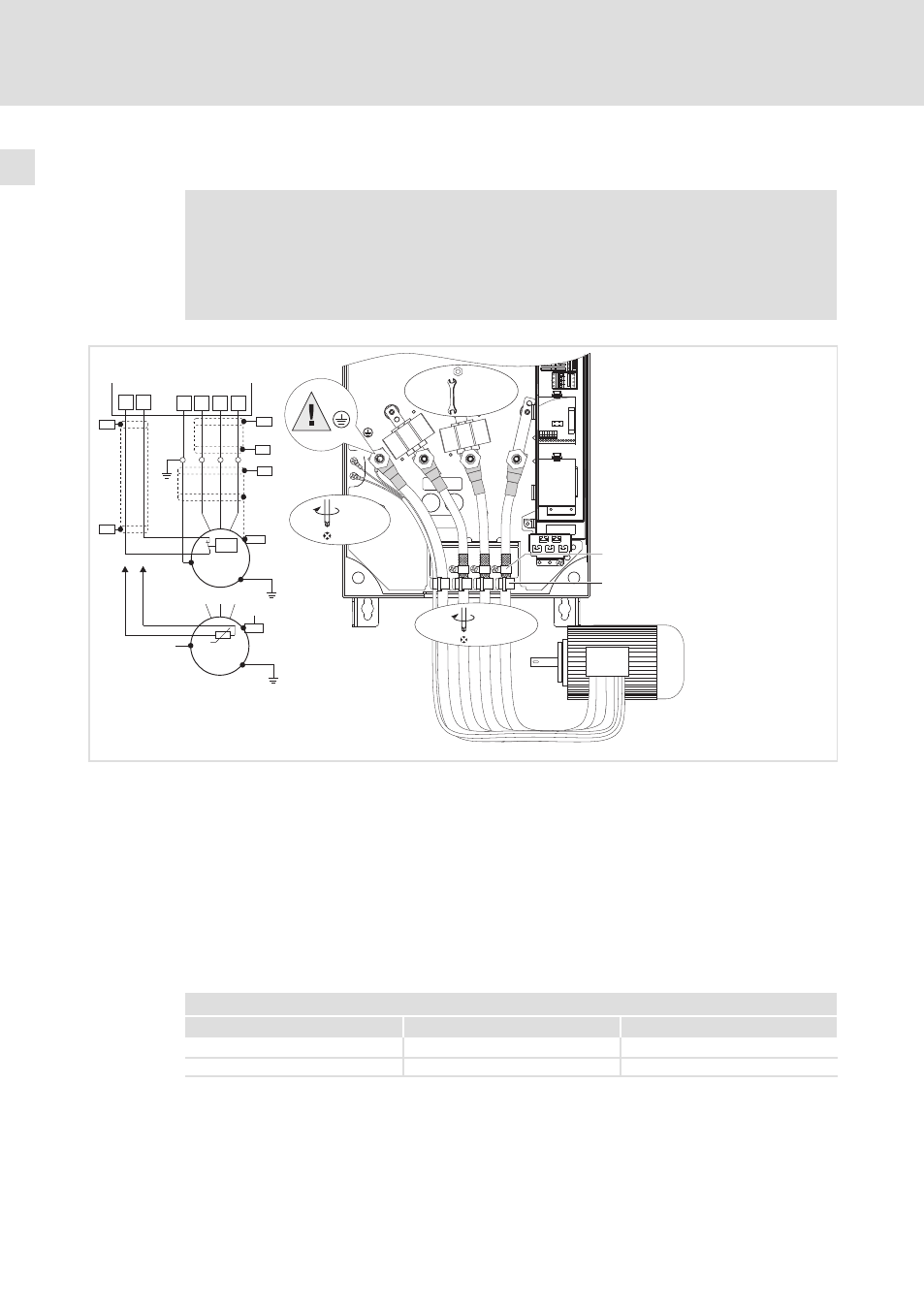

5.4.4 Anschluss Motor
{
Gefahr!
ƒ Alle Steuerklemmen sind nach dem Anschluss eines Kaltleiters (PTC) oder
eines Thermokontakts nur noch basisisoliert (einfache Trennstrecke).
ƒ Berührsicherheit bei defekter Trennstrecke ist nur durch externe
Maßnahmen gewährleistet, z. B. doppelte Isolierung.
U V W
PE
T1
T2
U, V, W,
PE
15 Nm
132 lb-in
M 8
PE
T1
T2
2,5 Nm
22.1 lb-in
PE
PE
M
3~
M
3~
PTC
PE
PES
PE U V W T1 T2
J>
PES
PES
PES
PES
PES
PES
1
0
3 Nm/26.5 lb-in M5 × 12
8200vec286
0
Schirm der Motorleitungen mit Schirmschelle und Schrauben M5 × 12 mm auf das
Schirmblech auflegen.
1 Zugentlastung mit Kabelbindern.
Kapazitätsarme Motorleitung verwenden! (Ader/Ader
£ 190 pF/m, Ader/Schirm £ 320 pF/m)
Eine möglichst kurze Motorleitung wirkt sich positiv auf das Antriebsverhalten aus!
PES HF−Schirmabschluss durch PE−Anbindung über Schirmschelle.
T1,
T2
Anschlussklemmen Motortemperatur−Überwachung mit Kaltleiter (PTC) oder Thermokontakt
(Öffner).
Für die Motortemperatur−Überwachung separate Leitung (geschirmt) zu X2/T1 und X2/T2
verlegen.
Motortemperatur−Überwachung mit C0119 aktivieren (z. B. C0119 = 1)!
Steuerleitungen und Netzleitungen von der Motorleitung räumlich getrennt verlegen!
Leitungsquerschnitte U, V, W, PE
8200 vector mm 2 AWG
СССССССССС
СССССССССС
E82xV453K4B
СССССССССС
СССССССССС
50 1
СССССССССС
СССССССССС
E82xV553K4B
СССССССССС
СССССССССС
50 0
