Mechanische Installation
Grundgeräte mit der Leistung 55 kW
Umbau der Lüfterbaugruppe bei Durchstoßtechnik
4
l
39 EDK82EV903 DE/EN/FR 5.1
Lüfter−Anschlussleitung an der Lüfterbaugruppe umstecken
9300vec173

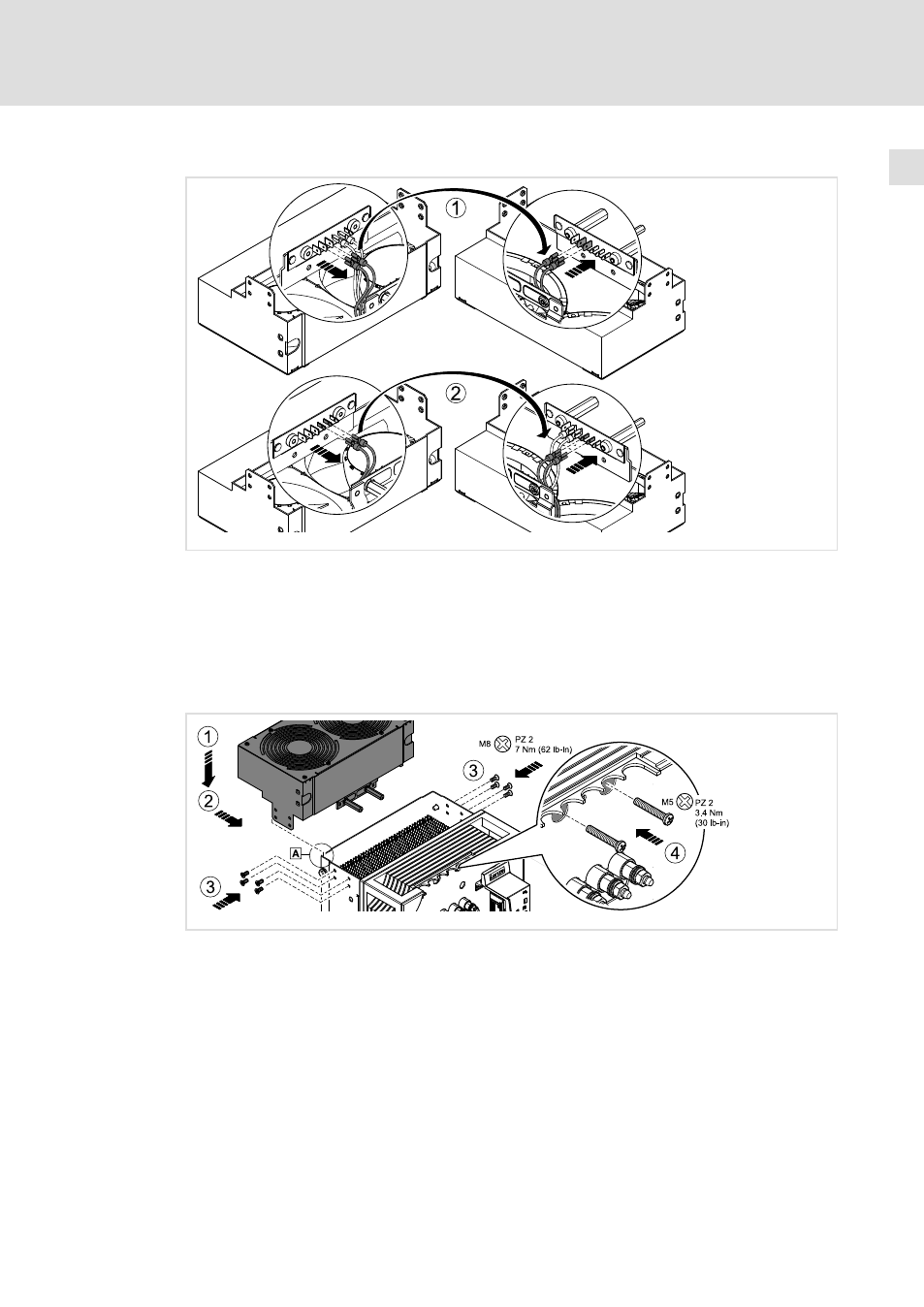

Abb. 4−3 Lüfter−Anschlussleitung für die Spannungsversorgung umstecken
1. Kabelschuhe der beiden roten Anschlussleitungen abziehen und auf der diagonal
gegenüberliegenden Seite wieder aufstecken.
2. Kabelschuhe der beiden blauen Anschlussleitungen abziehen und auf der diagonal
gegenüberliegenden Seite wieder aufstecken.
Lüfterbaugruppe um 180° gedreht einbauen
9300vec172
Abb. 4−4 Lüfterbaugrupe an den Antriebsregler montieren
1. Lüfterbaugruppe auf den Antriebsregler setzen. Dabei die Laschen hinten in die
Bodenwanne einsetzen
0.
Darauf achten, dass die Gewindehülsen nicht die Gehäusekante berühren. Sie können
abbrechen.
2. Die Lüfterbaugruppe nach vorne schieben.
3. Auf jeder Seite die 4 Schrauben zur Befestigung der Lüfterbaugruppe eindrehen und
festziehen.
4. Die beiden Schrauben für die Spannungsversorgung eindrehen und festziehen.
