Installation mécanique
Appareils de base pour la plage de puissance de 75 ... 90 kW
Montage avec séparation thermique (montage traversant)
4
l
229 EDK82EV903 DE/EN/FR 5.1
4.5.2 Montage avec séparation thermique (montage traversant)
Pour cette variante de montage, le variateur de vitesse de type E82DV... est nécessaire.
)
Remarque importante !
Lire la documentation relative aux composants connectés en aval côté réseau
(self réseau, filtre) avant de procéder au montage du variateur.
h
c1
c2
c3
c4
g
a1
a
d1
h
d2
d2
d2
d
b
b1
e1
e

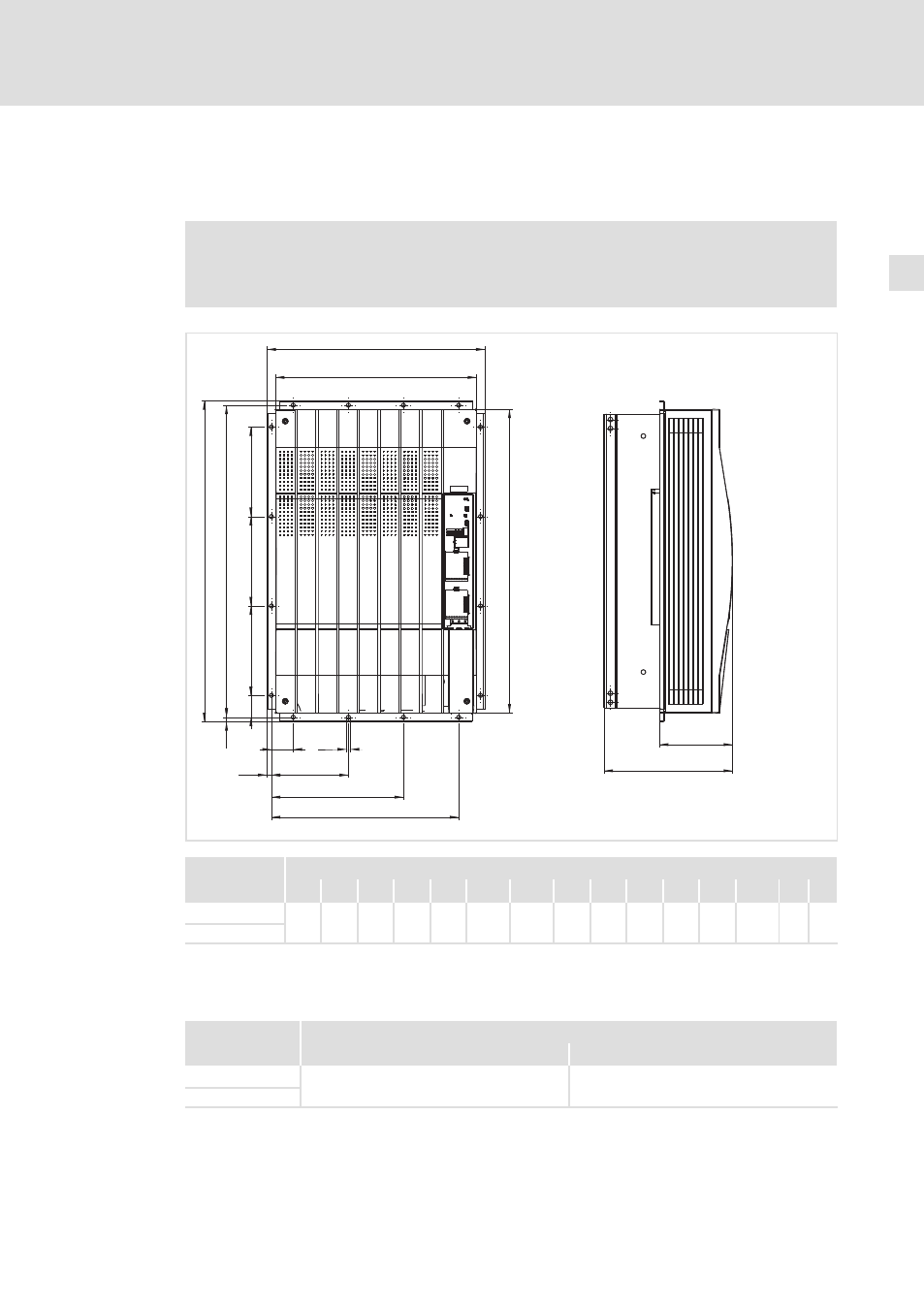

8200vec303
Cotes [mm]
8200 vector a a1 b b1 c1 c2 c3 c4 d d1 d2 e 1) e1 1) g h
E82DV753K4B
488 450 718 680 49 172.5 295.5 419 698 49 200 285 164 9 10
E82DV903K4B
1) Avec module de fonction enfiché : tenir compte de l’espace de montage et du rayon de courbure du câble. Dans la
version PT, les bornes des modules de fonction dépassent le boîtier de 8 mm.
Encoche dans l’armoire électrique
Cotes [mm]
8200 vector Largeur Hauteur
E82DV753K4B
428.5 660
E82DV903K4B
