Mechanische Installation
Grundgeräte im Leistungsbereich 75 ... 90 kW

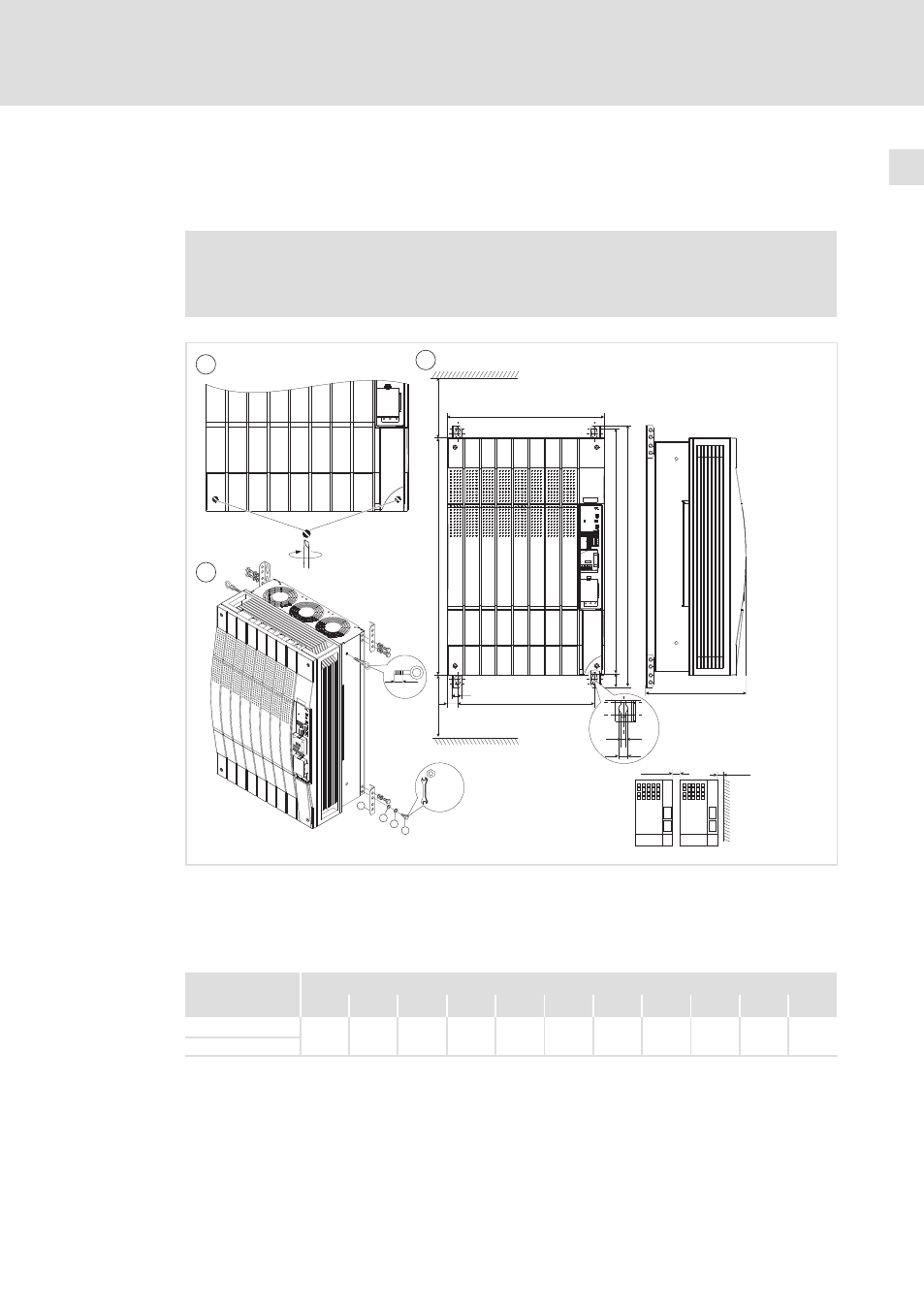

Montage mit Befestigungswinkeln (Standard)
4
l
41 EDK82EV903 DE/EN/FR 5.1
Antriebsregler−Variante "2xx" (ohne fertig montiertem Unterbaufilter)
Für diese Montagevariante benötigen Sie den Antriebsregler Typ E82EVxxxK4B2xx.
)
Hinweis!
Lesen Sie vor der Montage des Antriebsreglers die Dokumentation zu
netzseitig vorgeschalteten Komponenten (Netzdrossel, Filter).
2
3
1
³
100 mm
a
c
e
k
b1
d2
d1
d
³
100mm
l
L
e
m
g
M 8
max. 15 mm
M 8
f
g
a
18 Nm
159.3 lb-in
0
³ 50 mm ³ 50 mm
c1
8200vec273
 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Den Beipack finden Sie
unter dem Gehäusedeckel.
‚ Montage der Befestigungswinkel
ƒ Abmessungen
0 Antriebsregler mit Abstand anreihen, um ggf. Ringschrauben demontieren zu können.
Maße [mm]
8200 vector a b1 c c1 d d1 d2 e 1) g k m
E82EV753K4B2xx
450 680 393 28.5 750 38 702 285 11 28 18
E82EV903K4B2xx
1) Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von
Funktionsmodulen in der Ausführung PT ragen um 8 mm über das Gehäuse hinaus.
