Elektrische Installation
Verdrahtung
Klemmleisten verdrahten
5
l
47 EDK82EV903 DE/EN/FR 5.1

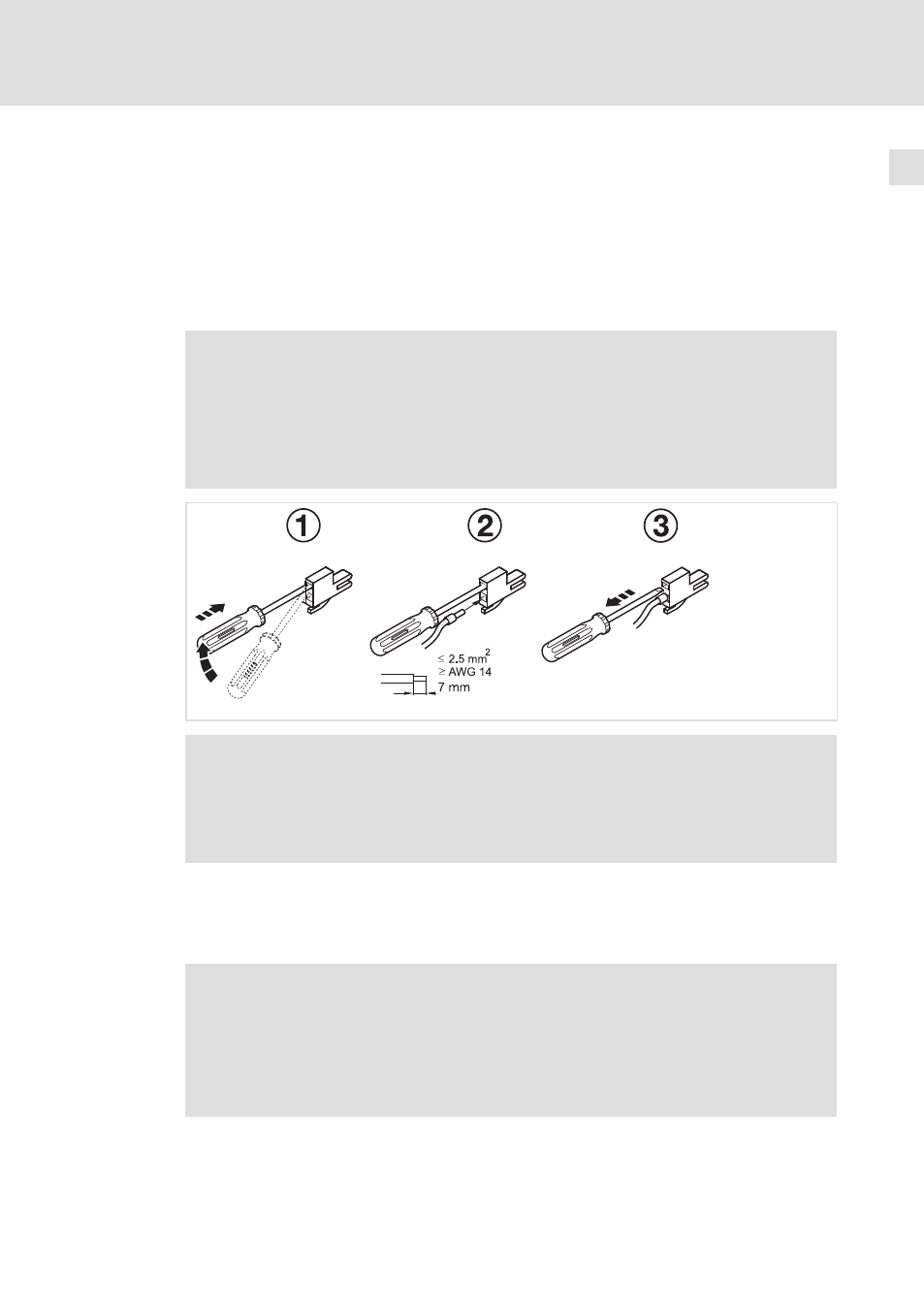

5.2.2 Klemmleisten verdrahten
Die mitgelieferten Klemmleisten sind geprüft nach den Spezifikationen der
ƒ DIN VDE 0627:1986−06 (in Teilen)
ƒ DIN EN 60999:1994−04 (in Teilen)
Geprüft wurden u. a. mechanische, elektrische und thermische Beanspruchung, Vibration,
Leiterbeschädigung, Leiterlockerung, Korrosion und Alterung.
(
Stop!
Um Klemmleisten und Kontakte des Antriebsreglers nicht zu beschädigen:
ƒ Nur bei vom Netz getrenntem Antriebsregler aufstecken oder abziehen!
ƒ Klemmleisten erst verdrahten, dann aufstecken!
ƒ Unbenutzte Klemmleisten ebenfalls aufstecken, um die Kontakte zu
schützen.
8200vec015
)
Hinweis!
Eine Verdrahtung ohne Aderendhülsen ist grundsätzlich möglich.
Wenn Sicherheitsfunktionen (z. B. "Sicher abgeschaltetes Moment")
eingesetzt werden, sind isolierte Aderendhülsen oder starre Leiter
vorgeschrieben!
5.2.3 EMV−gerechte Verdrahtung
(Aufbau des CE−typischen Antriebssystems)
)
Hinweis!
ƒ Steuerleitungen und Netzleitungen räumlich getrennt von der Motorleitung
verlegen, um Störeinkopplungen zu vermeiden.
ƒ Steuerleitungen immer geschirmt ausführen.
ƒ Generell empfehlen wir, die Zuleitung zum PTC oder Thermokontakt
abgeschirmt und räumlich getrennt von der Motorleitung zu verlegen.
