Installation mécanique
Appareils de base d’une puissance de 55 kW
Montage avec équerres de fixation (montage standard)
4
l
222 EDK82EV903 DE/EN/FR 5.1

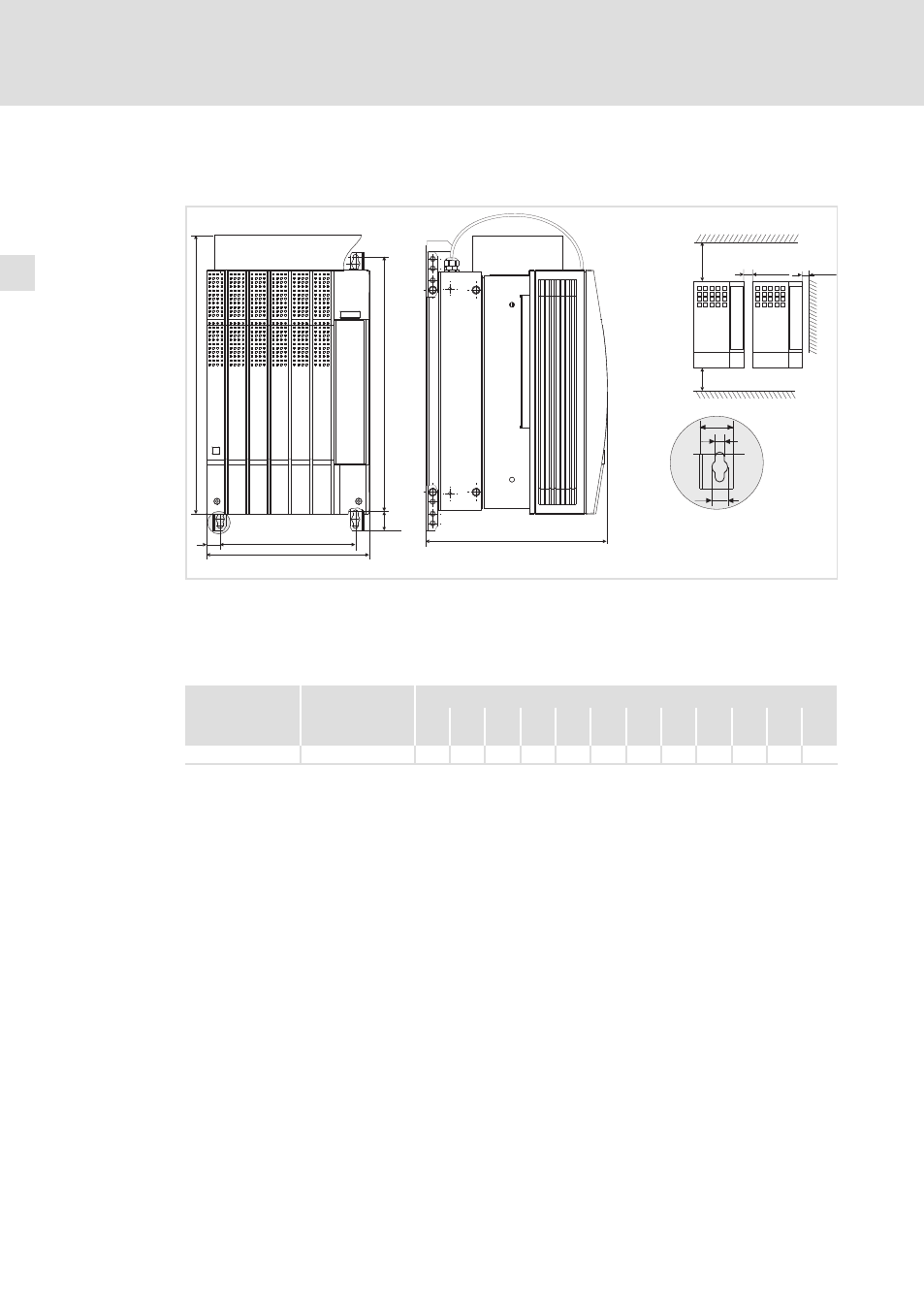

Variante de variateur "3xx" (avec filtre montage arrière entièrement monté)
Pour cette variante de montage, utiliser le variateur de vitesse de type E82EVxxxK4B3xx.
a
c1
b
d
d1
l
c
³ 50 mm ³ 50 m
g
m
k
0
³ 100 mm
³ 100mm
e
8200vec298
 Desserrer les deux vis afin d’enlever le couvercle. Le kit de montage se trouve sous le couvercle.
‚ Montage des équerres de fixation
ƒ Encombrements
0 Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas
échéant, les boulons à oeillet.
Cotes [mm]
8200 vector Filtre réseau
intégré
2)
a b b1 c c1 d d1 d2 e 1) g k m
E82EV553K4B3xx E82ZN55334B230 340 729 591 283 28.5 672 38 615 375 11 28 18
1) Avec module de fonction enfiché : tenir compte de l’espace de montage et du rayon de courbure du câble. Dans la
version PT, les bornes des modules de fonction dépassent le boîtier de 8 mm.
2) Les filtres réseau intégrés sont exclusivement dimensionnés pour le fonctionnement des variateurs de vitesse avec
puissance assignée. D’autres filtres avec encombrements différents sont possibles (
^ 232
).
