3-22

F-60-0210 Edition

ASSEMBLY INSTRUCTIONS

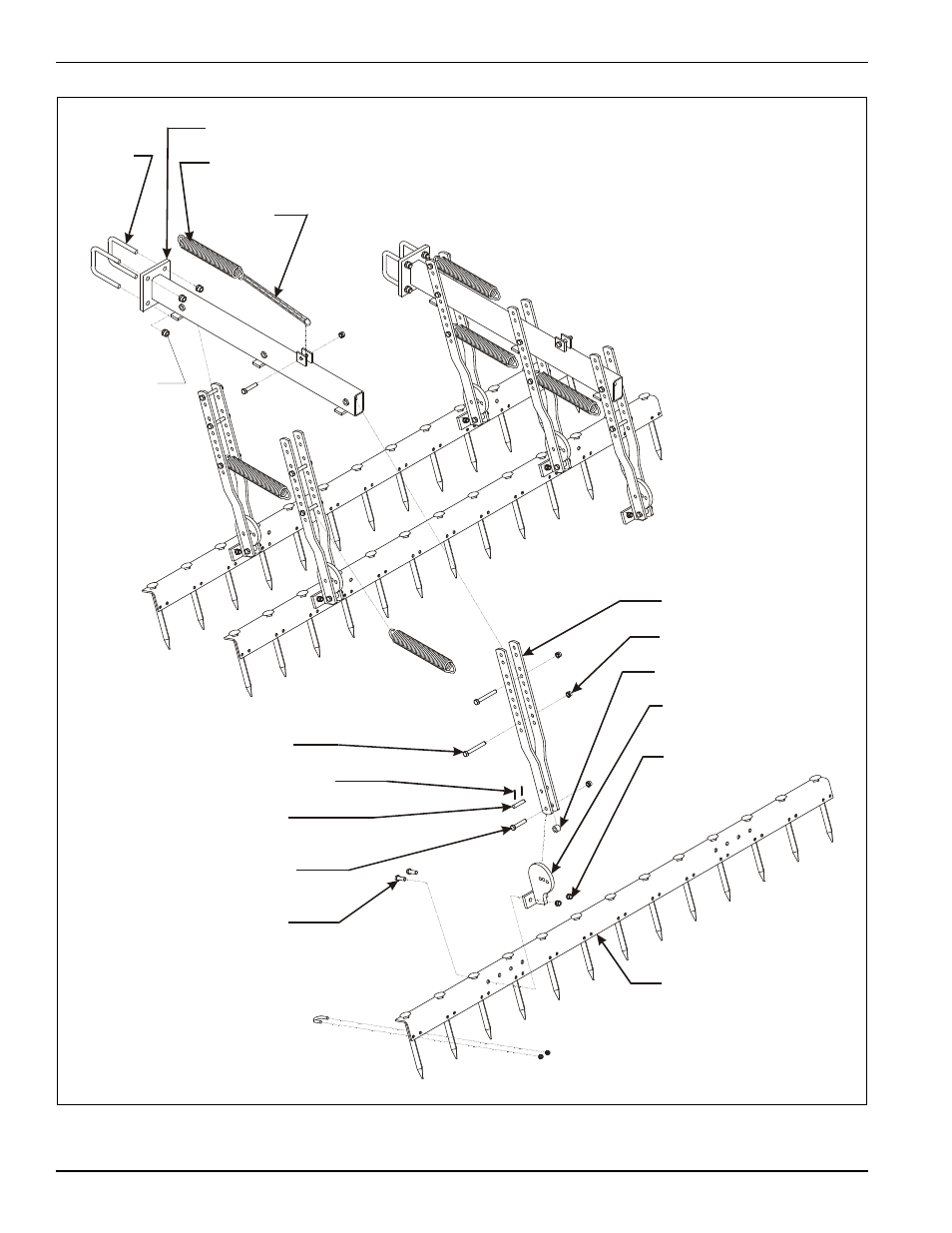

Figure 3-14: Harrow Assembly Installation

U-BOLT

5/8-11 HEX
LOCK NUT

HARROW HANGER ARM

HARROW SPRING

HARROW SPRING
CHAIN

HARROW ARM

1/2-13 HEX LOCK NUT

BUSHING SPACER

HARROW ADJUSTMENT
BRACKET

1/2-13 HEX LOCK NUT

HARROW SECTION

1/2-13 X 4 HEX
HEAD CAP SCREW

5/32 X 1-1/4 COTTER PIN

1/2 X 2 CLEVIS PIN

1/2-13 X 2-1/2 HEX
HEAD CAP SCREW

1/2-13 X 1-1/2 HEX
HEAD CAP SCREW

2mb410-011373
