DGP(L)-…-B

Festo AG & Co. KG

Postfach
D-73726 Esslingen
++49/711/347-0
www.festo.com

操作指南

757170
1012h

原版:de

直线驱动器 DGP(L)-…-B

中文

.........................................

注意

该单元只能由具备资格的专业人员,按照操作说明进行装配和调试。

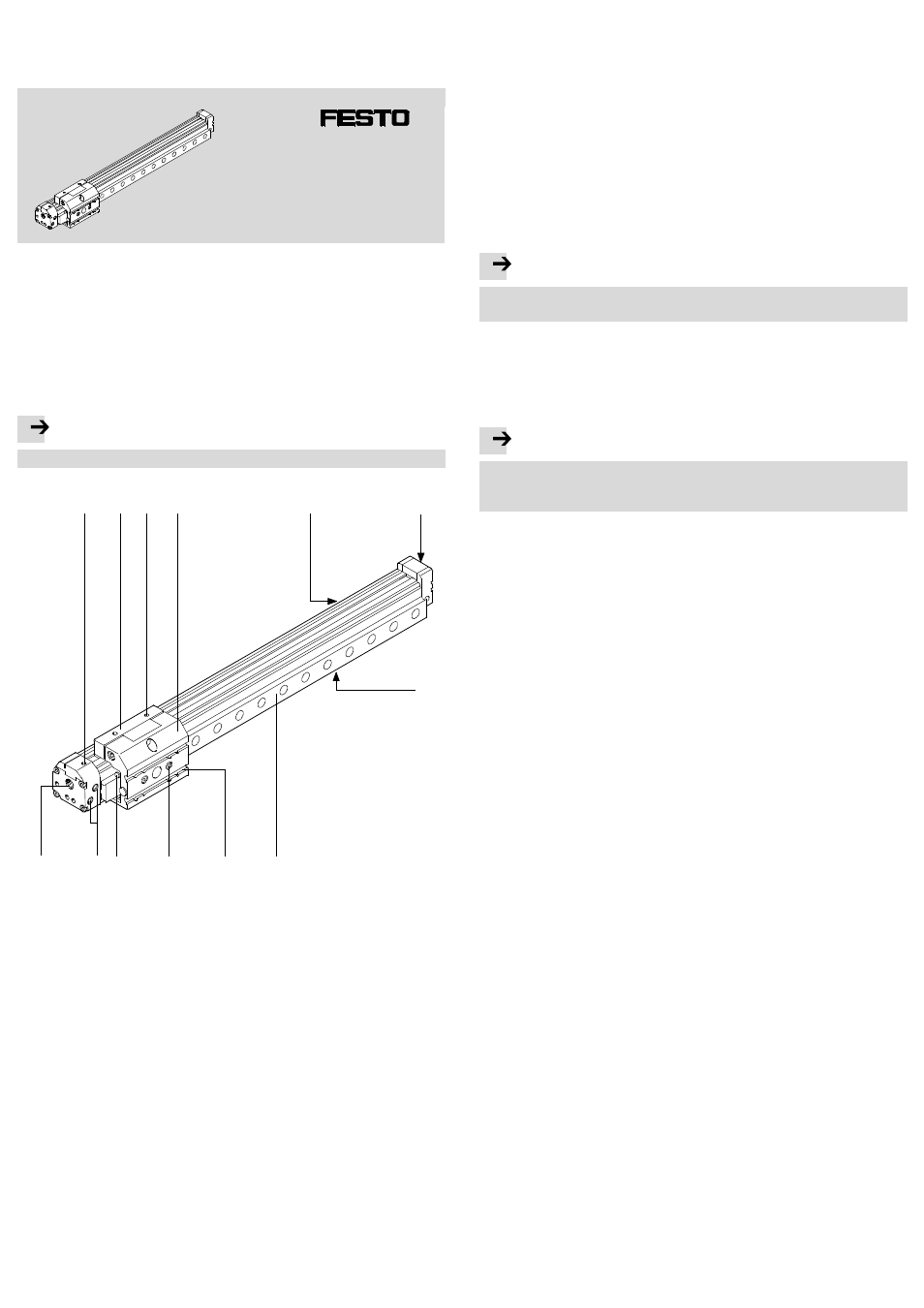

1

操作部件和接口

aA

aJ

aB

aC

1

3

2

4

5

6

7

9

8

1 终端位置缓冲 PPV 的调节螺丝
2 驱动滑块
3 工作负载连接(DGPL 无)
4 导向滑块
5 带开口的安装槽,用于接近开关
6 用于固定 DGP(L) 的螺纹 (4x)
7 不带开口的安装槽,用于沟槽

螺母

8 导轨(仅 DGPL 配有)
9 用于固定工作负载的槽

aJ

工作负载的连接和定位螺纹

aA

注油嘴 (仅 DGPL-…-KF 配有)

aB

气源接口,非直接式
(…-D2 型无)

aC

气源接口,直接式

图 1

2

功能和应用

通过给气接口交替加压使内部的运动部件在气缸筒内往复运动。 通过刚性

连接,带动外部滑块一起运动。 为此,缸筒上加工有一条开口槽并预张密

封带系统。

该产品按照规定用于负载的传送。

滑块的无压力运动仅允许在无故障时以低速方式进行。 速度过快时产生的

负压可能会将密封带吸入活塞腔内。 这会导致:

– 严重漏气和

– 不允许的加速度(例如:在垂直安装位置时)。

请区分使用场合:

– 作为气缸:

正常操作时,滑块从终端位置到终端位置连续驶过整个行程。

– 作为伺服气动定位轴:

在控制器的控制下,滑块正常操作时可运行到任意中间位置。

使用 DGP(L) 作为伺服气动定位轴:

注意

• 请跳过标记为“仅气缸”的章节。 否则会出现定位问题。

• 请注意所使用定位控制器(如 SPC11/SPC200)说明书中的提示。

3

运输和存放

• 请考虑 DGP(L) 的自重。

因其结构而不同,DGP(L) 的重量可超过 80 kg。

4

产品使用条件

注意

使用不当会造成功能故障。

• 请确保始终遵守本章规定。

• 请注意产品以及相关操作指南上的警告和提示。

• 请将本操作手册中的极限值与您实际应用的实际值

(例如:力、扭矩、温度、质量)相比较。

只有遵守负载极限值才能使产品按照相应的安全规程安全运行。

• 要考虑到使用地点的环境条件。

环境中的腐蚀性元素(例如:臭氧)会缩短产品的使用寿命。

• 请注意遵守同业公会、技术监督协会、德国电子电气信息协会 (VDE)

的规程或者所在国相关的法规。

• 使用产品时请保持其原样,勿擅自进行任何改动。

• 拆除包装材料,如薄膜、顶盖、纸板盒等。

下述情况除外: 气源接口上的不干胶防尘贴片(否则有污染危险)。

这些包装物均为可回收材料(例外情况:油纸 = 废料)。

• 把蓝色塑料端盖帽放在端盖上。 它可保护密封带系统的张紧装置不受外

部影响。

• 按规定对压缩空气进行预处理

技术数据。

• 请注意拧紧扭矩的容许公差。 如果未作特别说明,则公差为 ±20 %。

5

安装

5.1 机械安装

• 避免损伤密封带。

损伤密封带会造成漏气和降低 DGP(L) 的工作效率。

• 请注意避免密封带被压入或者被吸入。

密封带的损伤会降低运行可靠性。 突然移动无压状态下的滑块会产生

负压,将密封带吸入活塞腔内。

• 螺丝和螺栓原则上一律保持原样,但本操作手册中要求您改动的除外。

• 要注意确保安装没有应力和弯曲。

• 请按照以下支撑间距 (l) 安装中间支撑件 MUP(缸体固定方式)

(

图 2)。
