Attuatore lineare DGP(L)-…-B

Italiano

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nota

Le operazioni di montaggio e messa in servizio devono essere eseguite solo da
personale qualificato, in conformità alle istruzioni d’uso.

1

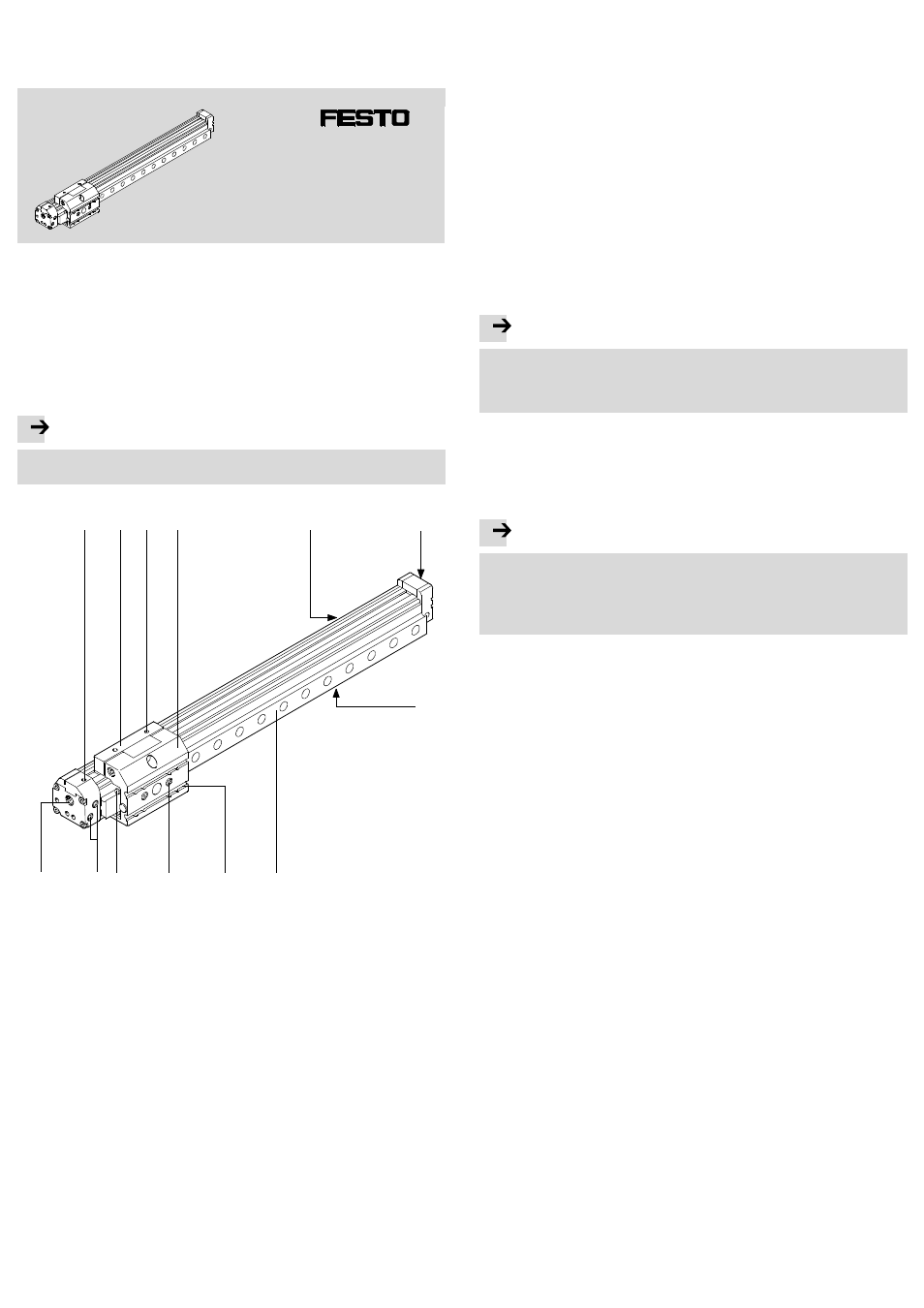

Elementi di comando e attacchi

aA

aJ

aB

aC

1

3

2

4

5

6

7

9

8

1 Spillo di regolazione per

decelerazione a finecorsa PPV

2 Cursore
3 Filettatura per carico

(non per DGPL)

4 Slitta
5 Scanalatura con rientranza per

finecorsa magnetico

6 Filettatura per il fissaggio del

DGP(L) (4x)

7 Scanalatura senza rientranza

per tasselli

8 Guida (solo per DGPL)
9 Scanalatura per il fissaggio del

carico

aJ

Filettatura per carico e centratura

aA

Nipplo di lubrificazione
(solo per DGPL-…-KF)

aB

Attacco di alimentazione indiretto
(non per …-D2)

aC

Attacco di alimentazione diretto

Fig. 1

2

Funzione e applicazione

L’alimentazione alternata di aria compressa attraverso i rispettivi attacchi deter-
mina lo spostamento del cursore interno nelle due direzioni all’interno della canna
del cilindro. Il cursore esterno (slitta) è accoppiato rigidamente a quello interno ed
esegue lo stesso movimento. Un sistema a nastro sovraccarica la scanalatura nella
canna del cilindro.
Il prodotto è destinato al trasporto di carichi.
Il movimento senza pressione della slitta è ammesso solo per l’eliminazione delle
anomalie e con una velocità ridotta. Con velocità troppo elevate la sottopressione
derivante può tirare il nastro sigillante nella camera del cilindro. Ciò provoca:
– perdita elevata e
– accelerazioni non ammissibili (ad es. con posizione di montaggio verticale).
Distinguere i tipi di impiego:
– come cilindro:

Nell’esercizio normale il cursore esegue l’intera corsa da fine corsa a fine corsa.

– come asse lineare servopneumatico:

Comandato da un’unità di controllo, il cursore raggiunge qualsiasi posizione
intermedia nell’esercizio normale.

Se si utilizza il DGP(L) come asse lineare servopneumatico:

Nota

• Saltare i paragrafi contrassegnati con “solo per cilindro”. Altrimenti si

verificano problemi di posizionamento.

• Osservare le indicazioni riportate nelle descrizioni dei controllori di assi

utilizzati (ad es. SPC11/SPC200).

3

Trasporto e stoccaggio

• Tenere conto del peso del DGP(L).

A seconda della versione il DGP(L) pesa fin oltre 80 kg.

4

Condizioni per l’impiego del prodotto

Nota

L’uso improprio può causare il cattivo funzionamento dell’unità.
• Provvedere affinché vengano sempre verificate le condizioni indicate nel

presente capitolo.

• Osservare le avvertenze e indicazioni riportate sull’unità e nelle relative istru-

zioni d’uso.

• Confrontare i valori limite indicati nelle presenti istruzioni d’uso (ad es. per pres-

sioni, forze, momenti, temperature e masse) con il caso di impiego specifico.
Solo mantenendo le sollecitazioni nei limiti previsti si ottiene un funzionamento
della tavola conforme alle direttive di sicurezza vigenti.

• Contemplare le condizioni ambientali presenti nel luogo d’impiego.

La durata utile del prodotto può essere pregiudicata se questo viene installato
in un ambiente dove sono presenti sostanze corrosive (ad es. ozono).

• Osservare le norme dell’associazione di categoria, dell’ente per il collaudo tec-

nico (TÜV), le prescrizioni VDE (Associazione Elettrotecnica Tedesca) o le norme
nazionali equivalenti.

• Utilizzare l’unità nel suo stato originale senza apportare modifiche non autoriz-

zate.

• Rimuovere tutti gli imballaggi come pellicole, protezioni, cartone.

Eccezione: etichette adesive presenti sugli attacchi di alimentazione (pericolo di
sporco).
Gli imballaggi sono predisposti per il riciclaggio su base materiale (eccezione:
carta oleata = rifiuti non riciclabili).

• Lasciare inserite le calotte di plastica blu sulle testate posteriori. Esse proteg-

gono il dispositivo di tensionamento del sistema a nastro contro gli influssi
esterni.

• Garantire un’adeguata preparazione dell’aria compressa

Dati tecnici.

• Tenere presente la tolleranza delle coppie di serraggio. che è ±20 % senza indi-

cazione specifica.

5

Montaggio

5.1 Montaggio dei componenti meccanici
• Adottare tutte le misure necessarie per prevenire il danneggiamento del sistema

di fasce di tenuta.
I danneggiamenti del sistema di fasce di tenuta causano il trafilamento e dimi-
nuiscono l’efficienza del DGP(L).

• Evitare di premere o di aspirare il nastro sigillante.

I danni al nastro sigillante riducono l’affidabilità d’esercizio. Con movimento di
ritorno della slitta senza pressione può derivare una sottopressione che aspira il
nastro sigillante nella camera del cilindro.

• Si raccomanda di non manipolare le viti e i perni filettati quando non viene

richiesto esplicitamente nelle presenti istruzioni.

• Verificare che l’attuatore non sia soggetto a sollecitazioni meccaniche o

flessioni.

• Utilizzare il supporto intermedio (fissaggio del profilo) MUP con i seguenti

interassi (l) (

Fig. 2).
