Schwenkantriebsgetriebe.
Das Schwenkantriebsgetriebe wurde größtenteils wartungsfrei entwickelt. Wir
empfehlen jedoch die Getriebeverzahnung einmal monatlich mit
Hochdruckschmiermittel zu schmieren. Außerdem sollte der Zahnkranz und der
Getriebekasten einmal halbjährlich geschmiert werden. Der Schmiernippel für den
Zahnkranz befindet sich auf der Oberseite des Schwenkgetriebes, platziert
zwischen den Befestigungsschrauben. Zugang ist durch Abheben einer der
Seitenabdeckungen und
durch entsprechendes
Schwenken der Konstruktion möglich.
D e r Z a h n k r a n z i s t
h a l b j ä h r l i c h a u f
übermäßiges Spiel zu prüfen. Es ist unwahrscheinlich, dass eine Abnutzung auftritt,
wenn die Maschine ordnungsgemäß gewartet wird.
Um das Getriebe zu prüfen, setzen Sie eine Nutzlast von ungefähr 80kg auf die
Plattform. Heben Sie den unteren Ausleger ungefähr zur Hälfte an. Heben Sie dann
sanft den oberen Ausleger und beobachten Sie dabei den Zahnkranz. Eine
übermäßige Abnutzung ist zu erkennen, wenn eine Bewegung von mehr als 0,5mm
zwischen dem inneren und äußeren Lagerring festgestellt wird.
Überprüfen des Grenzschalter-Betriebs.
Die Grenzschalter benötigen keine Wartung außer eine Sichtprüfung vor
Betriebsbeginn. Diese Prüfung ist wichtig, um sicherzustellen, dass der Schalter
nicht mechanisch beschädigt ist und die Rolle immer in Kontakt mit der Nocke ist,
wenn kein Lastbetrieb erfolgt.
Die Schalterfunktion kann einfach geprüft werden, indem die LED-Anzeige beim
Einsetzen der Stabilisatoren beobachtet wird. Sobald ein Abstützungsfuß den
Boden berührt und sein Lastbetrieb beginnt, wird die entsprechende Leuchte grün.
Dies zeigt an, dass der Schalterkontakt korrekt funktioniert.
Wenn die LED-Anzeige zu einer anderen Zeit grün ist, darf die Maschine nicht betrieben
werden, bis der Fehler behoben ist.

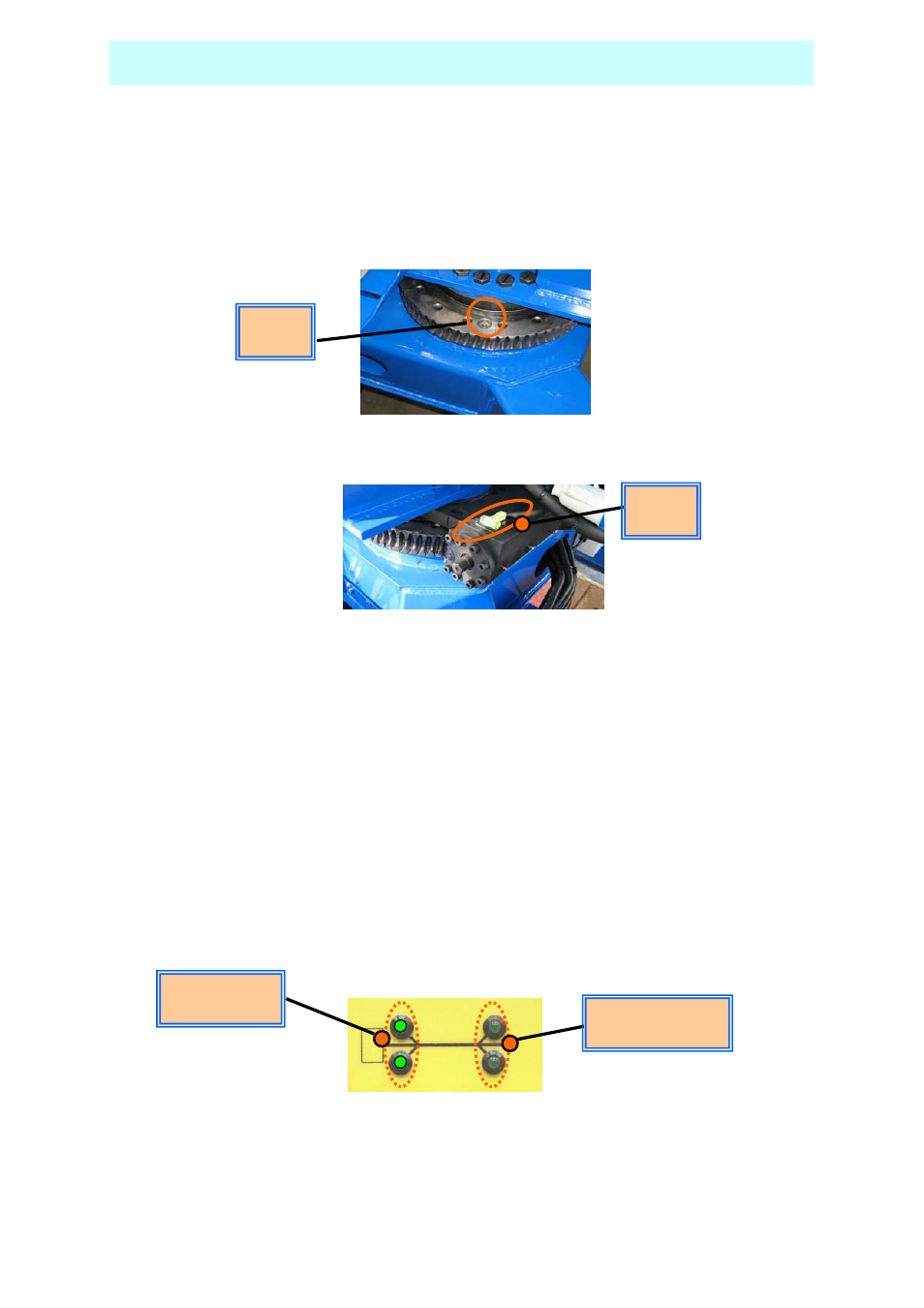

Schmier
nippel
Abstützungen NICHT
in Lastbetrieb
Abstützungen
in Lastbetrieb
WARTUNG
Schmier
nippel
