28

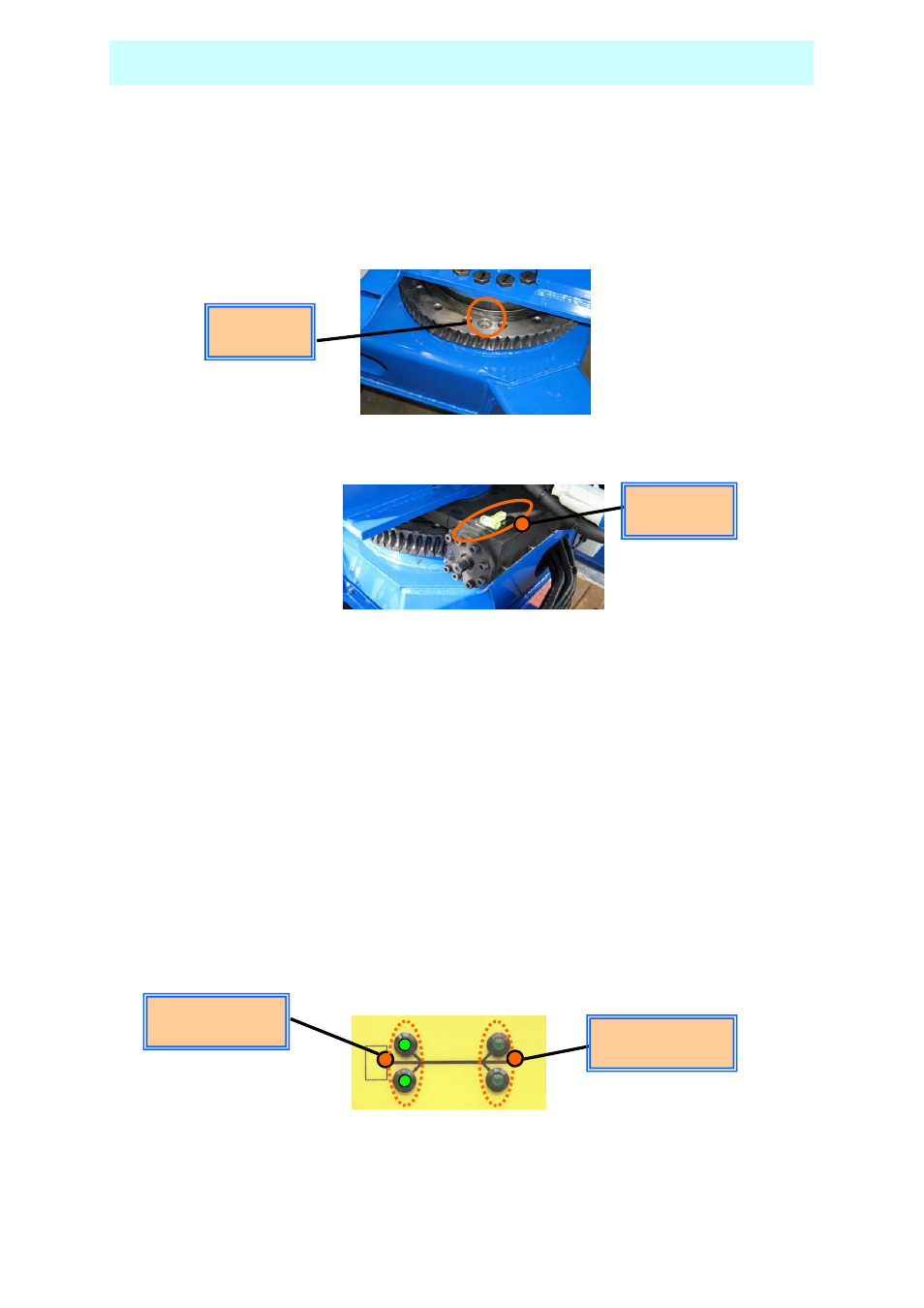

Pignons d’entraînement de rotation.
Le mécanisme de rotation est conçu pour ne nécessiter pratiquement aucun
entretien. Cependant, nous recommandons de graisser les dents des engrenages
une fois par mois avec une graisse spéciale haute pression. En outre, la couronne
dentée et le réducteur doivent être graissés tous les six mois. Le graisseur de la
couronne dentée se trouve sur le dessus de la couronne, entre les boulons de
fixation. Il est accessible en soulevant l’un des capots latéraux et en orientant la
structure de manière adéquate.
Il convient de contrôler la couronne dentée tous les six mois pour déceler un jeu
excessif. Il est peu probable que l’on note une quelconque usure si la machine est
entretenue correctement.
Pour vérifier la couronne, placer une charge utile de 80 kg environ sur la nacelle.
Relever la flèche basse environ à mi-course. Puis relever doucement la flèche haute,
tout en observant la couronne dentée. Un mouvement de plus de 0,5 mm observé
entre les bagues de roulement intérieure et extérieure indiquera une usure
excessive.
Vérification du fonctionnement des interrupteurs de fin de course.
Les interrupteurs de fin de course ne nécessitent aucun entretien autre qu’un
contrôle visuel avant chaque utilisation de la machine. Il s’agit d’une vérification
importante pour s’assurer que l’interrupteur n’est pas endommagé au plan
mécanique et que le galet est toujours en contact avec la came lorsque les
stabilisateurs ne sont pas en charge.
Le fonctionnement des interrupteurs peut se vérifier simplement en observant les
indications des DEL lorsque l’on déploie les stabilisateurs. Dès qu’un patin de
stabilisateur touche le sol et se met en charge, le voyant correspondant passe au
vert. Ceci indique que le contact de l’interrupteur a fonctionné correctement.
Si une DEL est verte à un quelconque autre moment, il est impératif de ne pas faire
fonctionner la machine tant que le défaut n’a pas été rectifié.
Graisseur
ENTRETIEN
Graisseurs
Stabilisateurs
NON en charge
Stabilisateurs
en charge
