Engranajes de transmisión de giro
El engranaje de transmisión de giro prácticamente no requiere mantenimiento. Sin
embargo, se recomienda engrasar mensualmente los dientes de engranaje con
grasa de alta presión. Además, el engranaje anular y la caja de engranajes se deben
engrasar cada seis meses. La boquilla de engrase del engranaje anular está situada
en la cara superior del engranaje de giro, entre los pernos de sujeción. Para
acceder a la boquilla, levante una de las tapas laterales y gire la estructura
debidamente.
El engranaje anular se debe inspeccionar cada seis meses por si tuviera un exceso
de holgura. Si se realiza un mantenimiento correcto de la máquina, es poco
probable que exista un desgaste.
Para comprobar el engranaje, coloque una carga de unos 80 Kg en la plataforma.
Eleve el brazo inferior a mitad de recorrido aproximadamente. A continuación eleve
el brazo superior mientras observa el engranaje anular. El desgaste excesivo
vendrá indicado por un movimiento de más de 0,5 mm entre las coronas de apoyo
interior y exterior.
Comprobación del funcionamiento de los interruptores de límite
Los interruptores de límite no requieren mantenimiento, excepto una inspección
visual antes del uso. Esta comprobación es importante para garantizar que no
existen daños mecánicos y para que la rueda esté siempre en contacto con el
vástago cuando no soporta carga.
El funcionamiento del interruptor se puede comprobar simplemente observando el
diodo
LED al desplegar los estabilizadores. Cuando la pata de un estabilizador toca
el suelo y soporta carga, la luz correspondiente se iluminará en verde;
esto indica que el contacto del interruptor ha funcionado correctamente.
Si el diodo LED se ilumina en verde en otra situación, la máquina no se debe utilizar hasta
que se haya solucionado el fallo
.

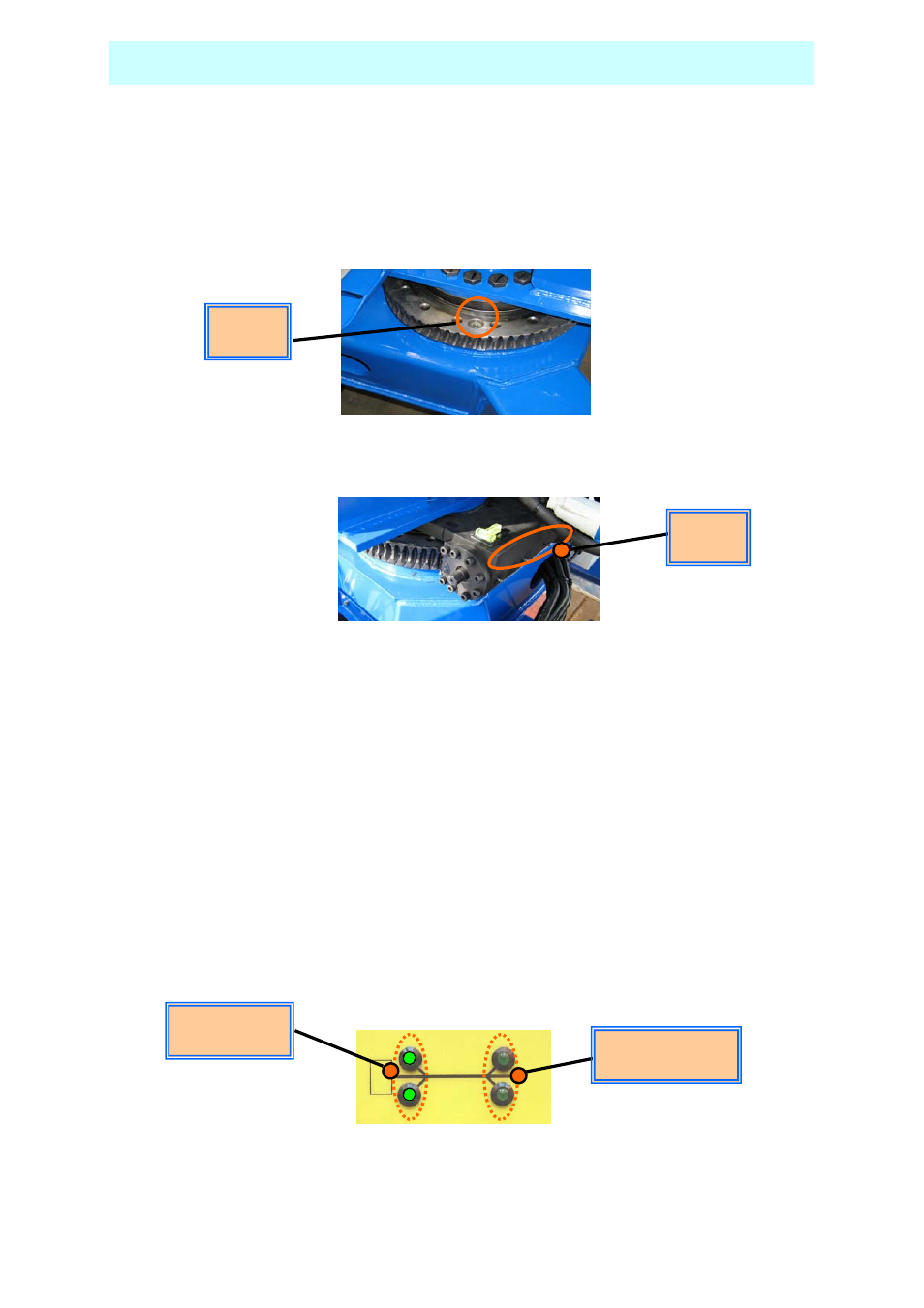

Boquilla de
engrase
Estabilizadores SIN
carga
Estabilizadores
bajo carga
MANTENIMIENTO
Boquillas
de engrase
