17
7. Durch ein Abwechseln von
1/2 und 3/4 senken Sie
sorgfältig jedes
Abstützungspaar cm um cm,
bis alle vier Abstützungen
voll eingesetzt sind und die
Räder einen ausreichenden
Abstand zum Boden haben.
8.
Heben Sie nun mittels der
Pegelanzeige (Abb.4) die
gegenüberliegenden
Abstützungen an, bis die
Blase und der Anzeigering
zentriert sind (d.h. die Blase
bleibt in der Mitte).
AUFSTELLUNG
Die Einheit wurde für den Betrieb auf einer Auflagefläche mit
einer minimalen Bodenpressung von 50N/cm
2 entwickelt.
Die maximale Abstützunglast beträgt 10,3kN.
1
1

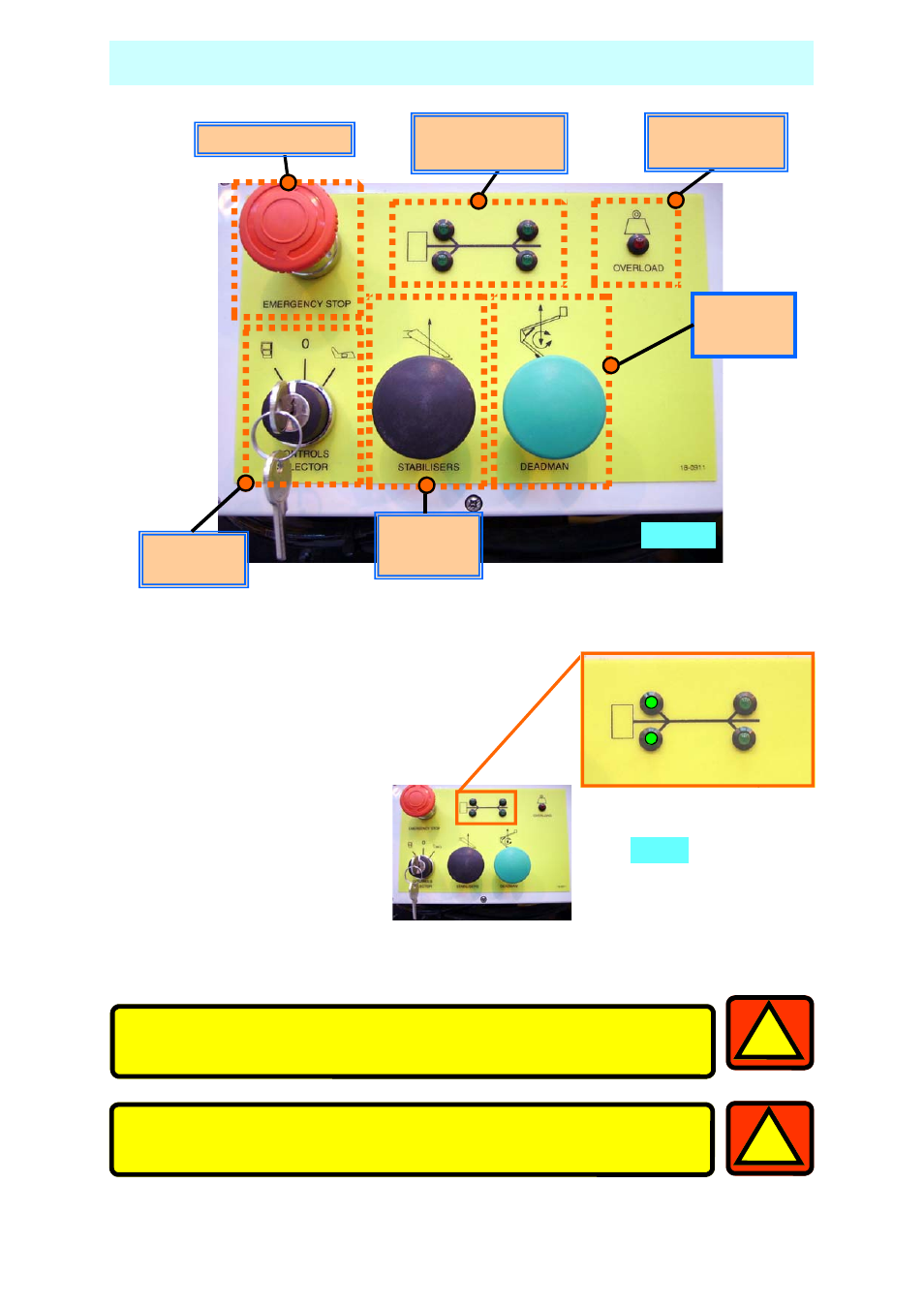

Fig. 5
Abb. 6
9. Prüfen Sie, dass jede LED-Anzeige auf der Boden-Steuertafel immer noch
leuchtet. Dies zeigt an, dass jeder Fuß fest auf der Auflagefläche steht.
Abb. 5
Motorlauf-
Ausleger
Motorlauf-
Abstützungen Steuerungs-
wahlschalter
Korb-Überlast-
Anzeigen
Abstützungslast-
Anzeigen
Not-AUS
