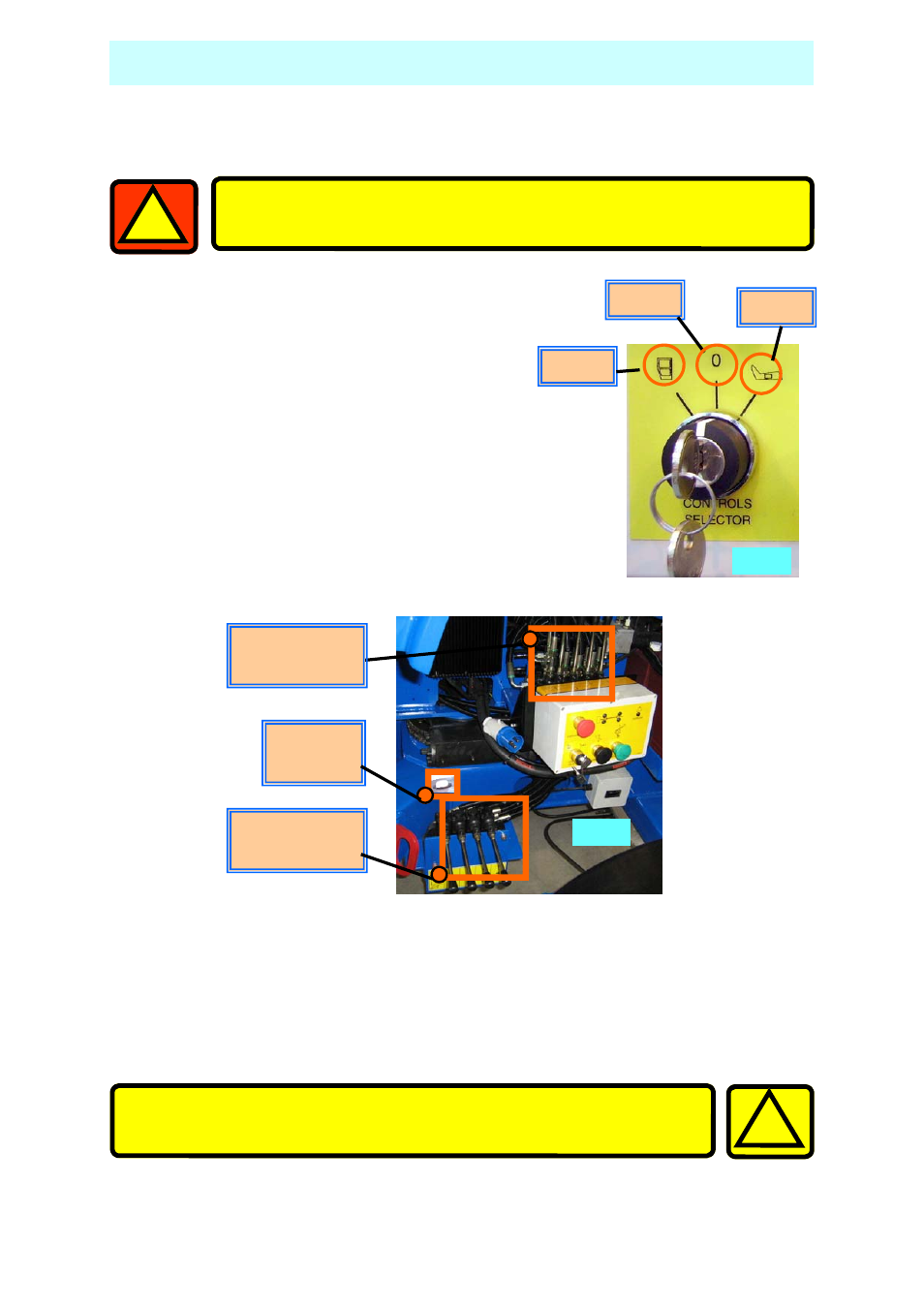

3. Schalten Sie mittels Plattform-Schlüsselschalter
auf BODEN (Abb. 3)
Senken Sie die Abstützungen ab, indem Sie
die Taste ‘Abstützung Motorlauf’ (Abb. 5)
gedrückt halten, bedienen Sie den entspre
chenden Hebel ‘Abstützung Steuerhe
bel’ (Abb. 4), bis alle vier zwischen 25mm
und 50mm vom Boden abgehoben sind.
1. Parken Sie die Einheit an einer geeigneten Stelle am Arbeitsplatz.
2. Ziehen Sie die Handbremse des Anhängers und hängen Sie das Zugfahrzeug ab.
Boden
Aus
Korb
Abb.
3
AUFSTELLUNG
Achten Sie während des nächsten Schritts BESONDERS darauf,
WEDER den Korb NOCH das Deichsellaufrad auf den Boden
aufzusetzen.
!
Versuchen Sie NICHT, die Maschine an steilen Hängen, Rampen
oder auf weichem Untergrund aufzustellen.
1
4. Senken Sie jeweils zwei Abstützung zur gleichen Zeit, indem Sie am Ende der
Zugstange beginnen (Nr. 3 u. 4), bis sich das Deichsellaufrad gerade vom
Boden abhebt.
5. Senken Sie die Abstützungen 1 u. 2, bis die grüne LED-Anzeige anzeigt, dass
sie im Lastbetrieb sind (Abb. 6).
6. Wiederholen Sie diesen Vorgang für die Abstützungen 3 u. 4.
Steuerhebel
Abstützungen
Pegelan-
zeige
Steuerhebel
Boden
Abb. 4
