28

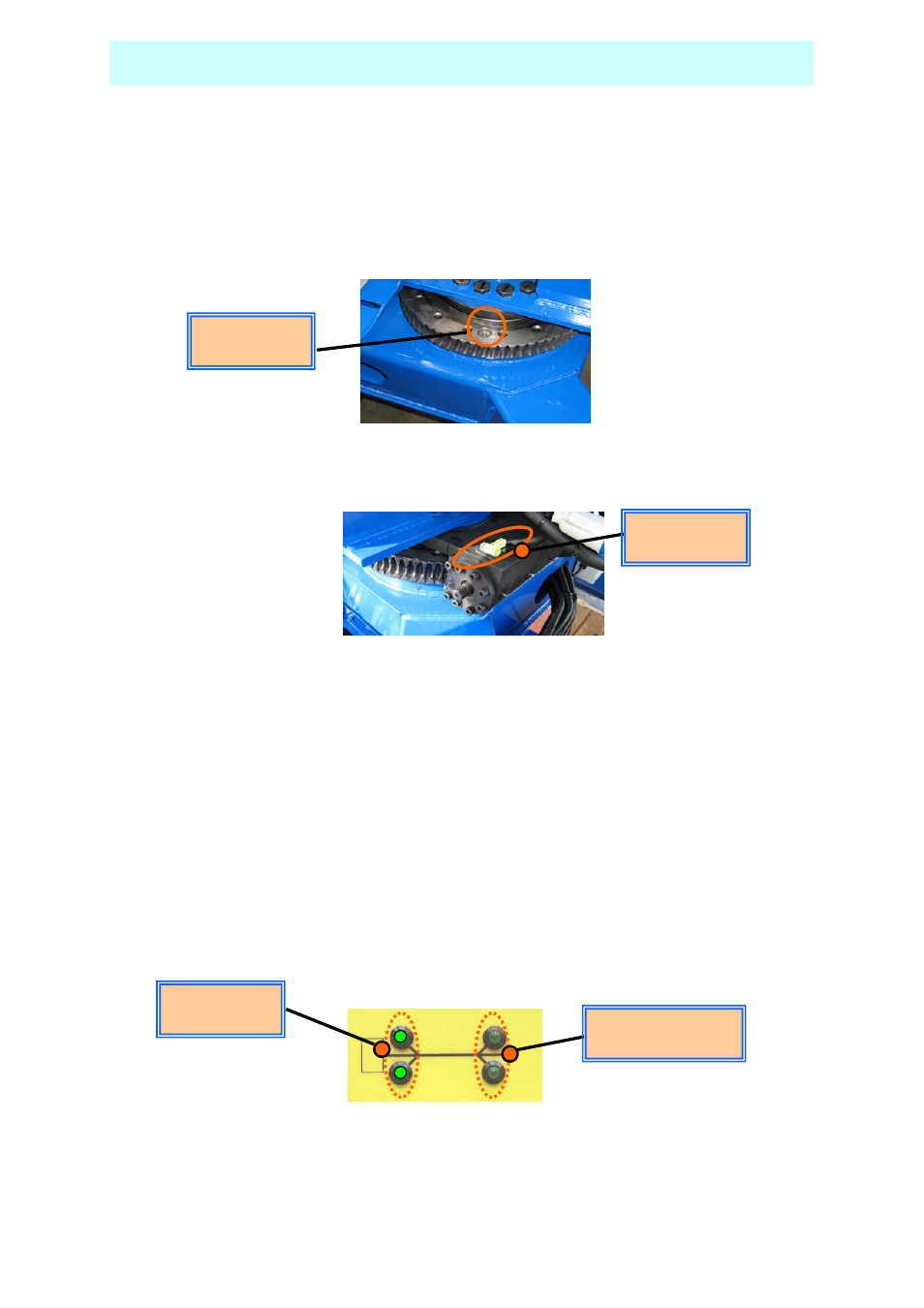

Meccanismi di rotazione.
Il meccanismo di controllo della rotazione è stato progettato per non richiedere
manutenzione. Tuttavia, si consiglia di ingrassare mensilmente le ruote dentate
utilizzando un ingrassaggio ad alta pressione. Inoltre, la corona dentata e la
scatola di trasmissione dovrebbero essere ingrassate almeno ogni 6 mesi. Il becco
di ingrassaggio per la ruota dentata si trova sulla parte superiore del meccanismo
di rotazione, fra due dadi di fissaggio. Vi si può accedere sollevando una delle
coperture laterali e facendo ruotare la struttura in modo appropriato..
La corona dentata dovrebbe essere ispezionata almeno ogni sei mesi per
controllare se vi è un gioco eccessivo. Se la macchina è stata soggetta a una
corretta manutenzione, si tratta, però, di un’evenienza relativamente remota.
Per controllare gli ingranaggi, applicare alla piattaforma un carico di circa 80 kg.
Sollevare il braccio inferiore fino a metà circa della sua elevazione. Sollevare ora il
braccio superiore e osservare contemporaneamente la ruota dentata. Se si nota un
movimento superiore a 0,5 mm fra i cuscinetti ad anello interno ed esterno, ciò sta
a indicare un’usura eccessiva.
Controllo dell’operatività dell’interruttore di fine corsa.
Gli interruttori di fine corsa non richiedono manutenzione se non quella
dell’ispezione visiva prima di avviare le operazioni. Si tratta di un controllo
importante per assicurare che, quando non sono sotto carico, l’interruttore non sia
meccanicamente danneggiato e che il rullo sia sempre a contatto con la camma.
L’operatività dell’interruttore può essere controllata osservando i LED quando si
estraggono gli stabilizzatori. Non appena uno stabilizzatore viene a contatto con il
terreno ed è soggetto a carico, il colore del LED corrispondente diventa verde. Ciò
significa che l’interruttore di contatto funziona regolarmente.
Se il LED diventa verde in qualsiasi altra occasione, la macchina non dovrebbe essere
avviata fino a quando il problema non è stato risolto.
Becco di
ingrassaggio
Stabilizzatori
NON sotto carico
Stabilizzatori
sotto carico
MANUTENZIONE
Becchi di
ingrassaggio
