D
085 408 121a 6/60
• Der elektrische Anschluss und eventuelle Reparaturen dürfen
nur von autorisiertem Fachpersonal durchgeführt werden.
Versorgungsanschluss (Netz):
Netzspannung und Netzfrequenz müssen mit den am Typenschild
des Kühlgerätes angegebenen Nennwerten übereinstimmen.
• Die Verlegung der Anschlussleitung unterliegt keinen besonde-
ren Anforderungen.
Achtung! Zerstörung des Kühlgerätes durch zu hohe
Spannung.
Betrifft die Kühlgeräte für Nennspannung 400 V/460 V.
Optional können einige Gerät, abweichend vom Standard
(400 V/460 V), an eine andere Netzspannung angeschlos-
sen werden (Spannungsbereich siehe separates techni-
sches Datenblatt). Die Zuleitung auf der Primärseite des
Transformators muss dafür umgeklemmt werden.
Achtung! Kühlgeräteschaden durch falsche
Drehrichtung.
Überprüfen Sie vor Inbetriebnahme eines Drehstromgerätes
die Drehrichtung des Drehfeldes, um eine Zerstörung des
Verdichters zu verhindern. Die Drehrichtung muss rechts
(im Uhrzeigersinn) sein. Die korrekte Anschlussbelegung
wird durch eine leuchtende LED im Anschlussbereich ange-
zeigt. Bei blinkender oder erloschener LED muss die An-
schlussbelegung überprüft werden.
Türkontakt:
Der Türkontakt wird aus dem Kühlgerät mit einer Kleinspannung
(<20V, 20 mA) versorgt.
• Um Störeinflüsse zu vermeiden, wird empfohlen, ein geschirmtes
Kabel mit paarig verdrillten Leitungen zu verwenden. Der Schirm
kann einseitig an die am Kühlgerät dafür vorgesehene PE-
Klemme aufgelegt werden.
• Ist der Einsatz von geschirmten Kabeln nicht möglich, so ist bei
der Verlegung des Kabels darauf zu achten, dass diese nicht in
direkter Nachbarschaft zu potentiellen Störquellen (z.B. Versor-
gungsleitungen, Komponenten mit erhöhter elektromagnetischer
Ausstrahlung) geführt werden.
Achtung! Es darf keine Fremdspannung angelegt
werden.
Wird kein Türkontaktschalter verwendet, so sind die An-
schlusskontakte zu überbrücken.
Sammelstörmeldung:
Zum Anschluss der Störmeldeleitung stehen zwei Anschlusskontak-
te zur Verfügung (siehe Anschlussbild).
Die Verlegung der Störmeldeleitung unterliegt keinen besonderen
Anforderungen.
Achtung! Der Kontakt darf mit max. 230V, 1A belastet
werden.
Multimaster: (Optional, nur für Geräte mit Multi-Controller)
Zum Anschluss der Multimasterleitungen stehen je zwei Anschluss-
kontakte (eingangs- und ausgangsseitig) zur Verfügung (siehe
Anschlussbild auf Gehäuserückseite).
Die Kontakte werden aus dem Kühlgerät mit einer Kleinspannung
(< 20V, 20mA) versorgt.
Achtung! Es darf keine Fremdspannung angelegt
werden.
• Um Störeinflüsse zu vermeiden, wird empfohlen, geschirmte
Kabel mit paarig verdrillten Leitungen zu verwenden. Die Kabel-
schirme können beidseitig an den zu verbindenden Kühlgeräten
aufgelegt werden (PE-Klemmen).
• Ist der Einsatz von geschirmten Kabeln nicht möglich, so ist bei
der Verlegung des Kabels darauf zu achten, dass diese nicht in
direkter Nachbarschaft zu potentiellen Störquellen (z.B. Versor-
gungsleitungen, Komponenten mit erhöhter elektromagnetischer
Abstrahlung) geführt werden.
• Es dürfen maximal 20 Geräte über den Bus betrieben werden.

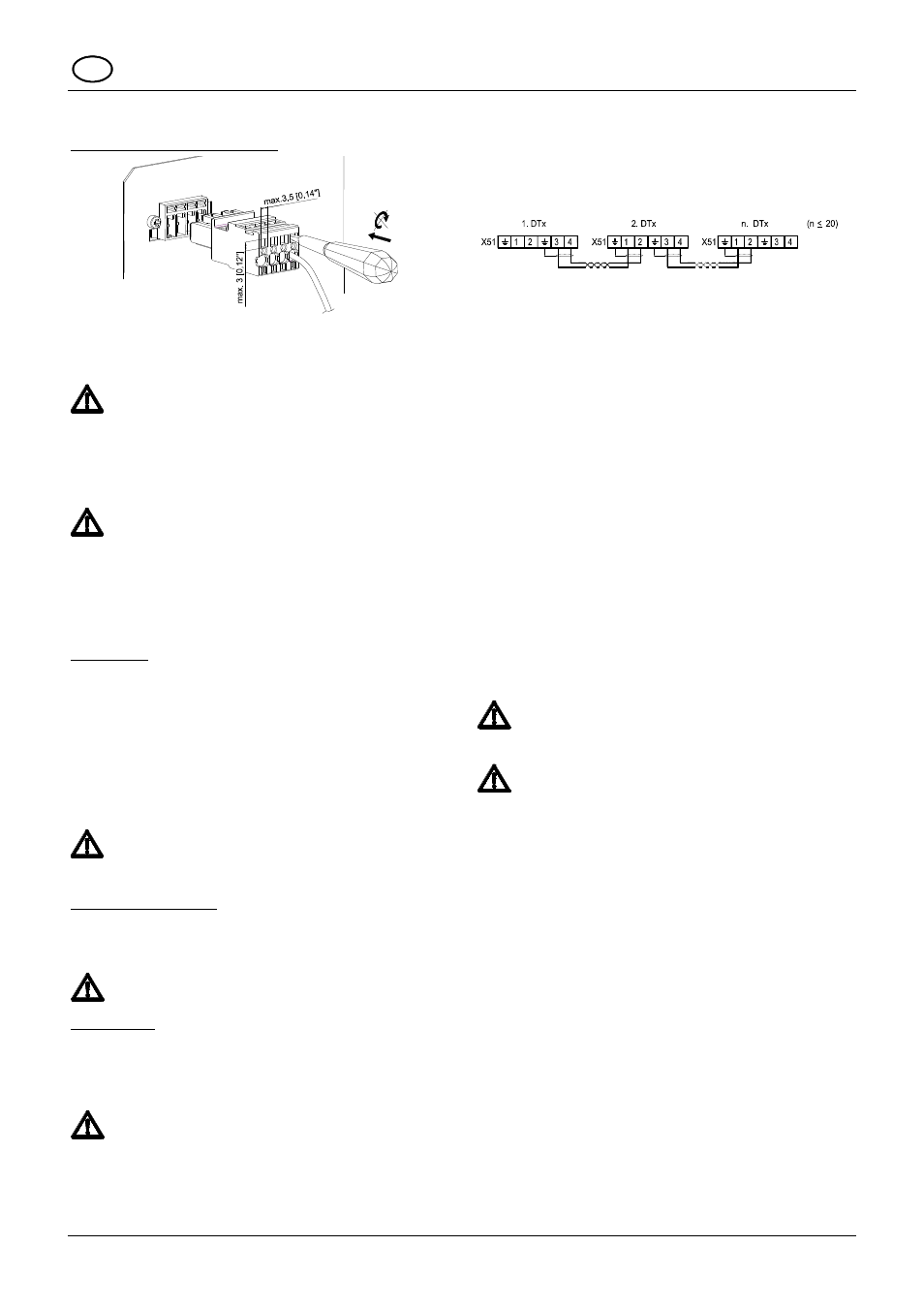

Prinzipschaltbild der Multimasterverdrahtung:
Weitere Informationen siehe auch Kapitel 10.8 (Multimaster – Bus)
9 Betriebsbedingungen
• Die Spannung muss innerhalb ± 10 % vom angegebenen Wert
liegen. Die Frequenz muss innerhalb ± 3 Hz vom angegebenen
Wert liegen.
• Die Umgebungstemperatur muss unterhalb 55 °C (Optionen
siehe separates technisches Datenblatt) liegen.
• Das Gerät muss so eingesetzt werden, dass die angegebene
Kälteleistung den tatsächlichen Bedarf decken kann.
• Es darf nur das angegebene Kältemittel verwendet werden.
• Es dürfen nur Original-Ersatzteile verwendet werden.
10 Inbetriebnahme und Funktion
10.1 Allgemeines
Das Kühlgerät ist mit einer elektronischen Steuerung ausgestattet.
Durch einen Temperaturfühler wird die Temperatur der angesaugten
Schaltschrank-Innenluft erfasst. Über einen Kodierschalter auf der
Steuerplatine können verschiedene Schaltschrank-Solltemperaturen
sowie obere Grenztemperaturen eingestellt werden (siehe separa-
tes technisches Datenblatt). Bei Geräten mit Multi-Controller erfolgt
die Einstellung mittels USB-Kabel und der Konfigurationssoftware
ECoolPLANT inklusive USB-Treibersoftware.
Die Überschreitung der Grenztemperatur führt zur Auslösung einer
Störmeldung. Bei Geräten mit Multi-Controller kann außerdem eine
untere Grenztemperatur überwacht werden.
Achtung!
Die
Umgebungsbedingungen und Schaltschrank-
Innentemperaturen müssen den Werten im separaten tech-
nischen Datenblatt entsprechen.
Achtung! Zu geringe Wärmeabgabe am Wärmetauscher
im Aussenkreislauf (Verflüssiger).
Das Kühlgerät darf nur mit aufgesetzter Haube betrieben
werden, da sonst die Wärmeabgabe am Verflüssiger zu ge-
ring sein kann und das Kühlgerät beschädigt werden kann.
Sofort nach Anlegen der Betriebsspannung geht das Gerät
in den Anlauf-/Testmodus. Im Anschluss läuft das Verdamp-
fergebläse weiter. Verdichter und Verflüssigergebläse laufen
bei Bedarf weiter (die Temperatur-Schaltschwelle (Tsoll) ist
erreicht), oder werden abgeschaltet (die Temperatur-
Schaltschwelle (Tsoll) ist unterschritten).
• Der freie Ablauf eventuell anfallenden Kondensates muss für den
störungsfreien Betrieb sichergestellt sein.
10.2 Anzeigeelemente
Das Kühlgerät mit Standardcontroller besitzt eine Betriebsanzeige in
Form einer Leuchtdiode in der Außenhaube des Gerätes. Das
dauerhafte Leuchten dieser Anzeige bei angelegter Versorgungs-
spannung zeigt an, dass das Gerät sich im normalen Betriebsmodus
befindet. Tritt ein Fehler auf oder befindet sich das Gerät im Anlauf-
oder Testmodus, so leuchtet diese Anzeige in verschiedenen Blink-
folgen, die die Fehlerdiagnose des Gerätes erleichtern (siehe Ab-
schnitte 10.4 und 13).
Das Kühlgerät mit Multicontroller besitzt eine Temperaturanzeige.
10.3 Testmodus / Anlauf
Der Testmodus wird grundsätzlich nach erneutem Anlegen der
Versorgungsspannung unabhängig von den momentanen Umge-
bungsbedingungen aktiviert, wenn der Türkontakt geschlossen ist.
