085 408 121a 36/60
S
3 Leveransomfattning och extrautrustning
3.1 Leveransomfattning
• Kylaggregat,
• Bruksanvisning,
• Bilaga,
• Extra förpackning (beroende på typ av aggregat, bl a tätning,
fästmaterial, elektriskt kontaktdon),
• i förekommande fall specialtillbehör.
3.2 Extrautrustning
Följande delar kan beställas separat:
• Filteradapter;
• Filt-filter; (Filteradapter nödvändigt)
• Filtermatta; (Filteradapter nödvändigt)
• Metallfilter; (Filteradapter nödvändigt)
• ytterligare extrautrustningar efter förfrågan eller enligt katalog.
4 Allmänna uppgifter
• Förbrukade aggregat kan omhändertas av Pfannenberg för
fackmässig skrotning. Leveransen till en av våra fabriker med
tillverkning måste ske kostnadsfritt.
• Alla kylaggregat från Pfannenberg är fria från
– Silikonföreningar,
– PCB,
– PCT,
– Asbest,
– Formaldehyd,
– Kadmium,
– vätmedelsstörande substanser.
• Alla kylaggregat uppfyller ROHS.
• Tätheten kontrolleras i alla kylaggregat enl UVV-BGV D4.
• Alla kylaggregat genomgår en elektrisk säkerhetskontroll i
fabriken före leverans. Därmed bortfaller kravet på användaren
enl UVV-BGV A2, §5 (4), att kylaggregatets elutrustning måste
kontrolleras före driftstart.

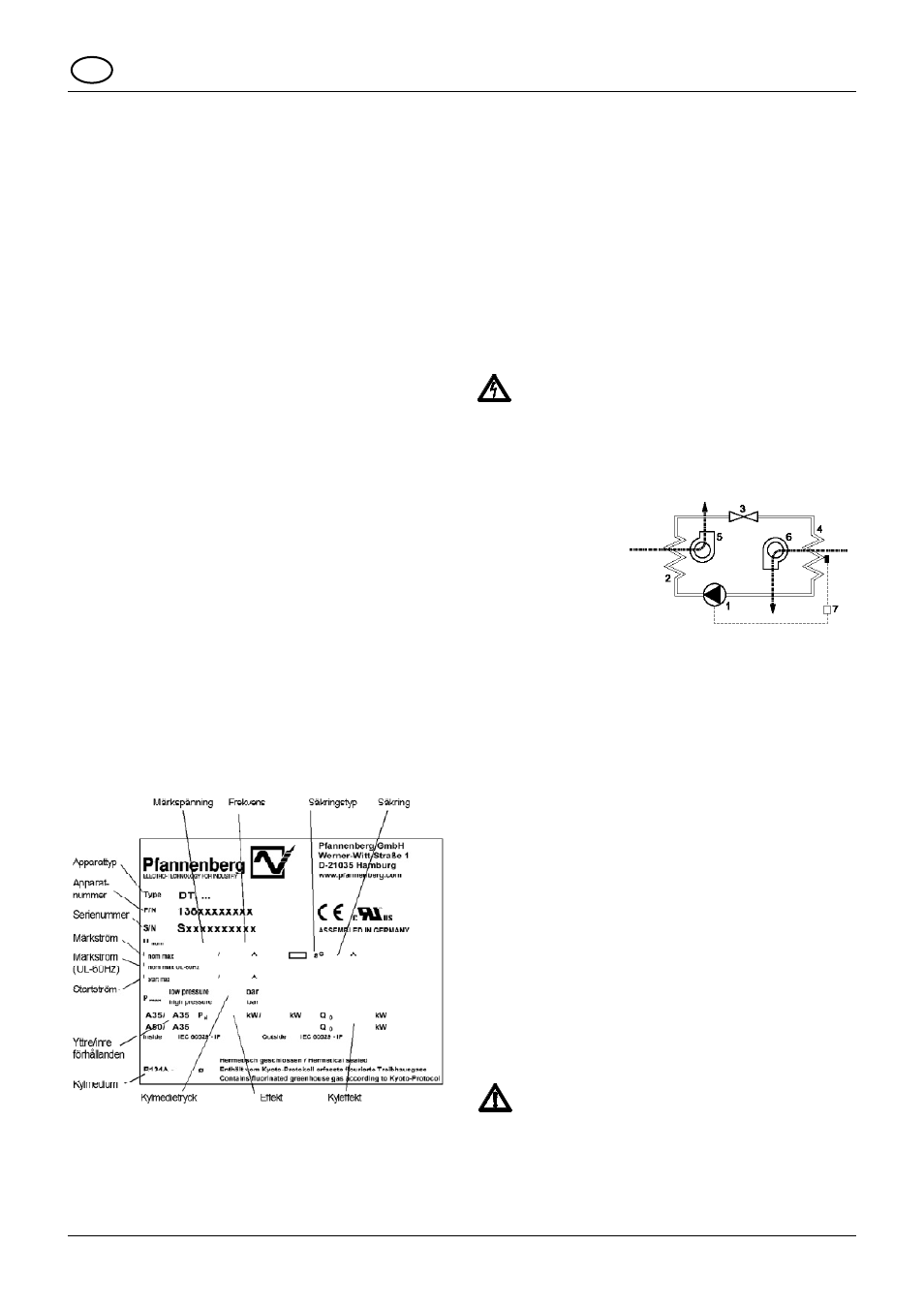

5 Typskylt och tekniska data
För installation och underhåll beaktas uppgifterna på typskylten; den
sitter på baksidan av kylaggregatets hus.
Utförligare tekniska data för kylaggregatet finns i bilagan eller på vår
webbplats (www.pfannenberg.com).
6 Säkerhet
Kylaggregat från Pfannenberg är avsedda för värmeavledning ur
kopplingsskåp (IP 54). Vid all slags kylning kan kondensvatten
uppstå.
Kylaggregatet passar endast för stationär drift.
Kylaggregatet
får endast användas vid sådana
omgivningsförhållanden som räknas upp i bilagan.
Kylaggregatet är i stor utsträckning underhållsfritt (se avsnitt 11).
All annan användning räknas som icke-föreskriftsenlig och leder till
att garantin upphör att gälla.
Den elektriska utrustningen måste kontrolleras regelbundet.
Felaktigheter, såsom lösa anslutningar och brända kablar måste
genast åtgärdas.
Arbeten på kylsystemet och de elektriska komponenterna får endast
utföras av behörig fackpersonal. Vid alla slags arbeten måste
tillämpliga föreskrifter för säkerhet och miljöskydd beaktas.
Fara!
Stäng av strömmen till kylaggregatet innan rengörings- eller
underhållsarbeten utförs.
Endast originalreservdelar får användas. Reservdelar hittar du i
bilagan eller under www.pfannenberg-spareparts.de.
7 Funktion
7.1 Funktionsprincip
1 Kompressor
2 Värmeväxlare (kondensor)
3 Expansionsventil
4 Värmeväxlare (förångare)
5 Fläkt, ytterkrets
6 Fläkt, innerkrets
7 Elektronisk styrning med temperatursensor
Kylmediet komprimeras till högt tryck av kompressorn (1). Därvid
ökar temperaturen. I kondensatorn (2) avges värmen till den
omgivande luften och därvid återgår kylmediet till vätskeform.
Kondensatorfläkten (5) suger rumsluften genom kondensatorn och
avger den till omgivningen.
När kylmediet passerar genom strypventilen (3), utsätts kylmediet
för ett tryckfall. I förångaren (4) tar kylmediet upp värme ur
kopplingsskåpet och förångas. Därigenom kyls luften i
kopplingsskåpet. Samtidigt avfuktas luften i kopplingsskåpet.
Förångningsfläkten (6), suger ut luften ur kopplingsskåpet via
förångaren och återför den kylda luften till kopplingsskåpet.
Kylaggregatet styrs elektroniskt. En temperatursensor registrerar
temperaturen på luften inuti kopplingsskåpet (7).
Det använda kylmediet är oskadligt för ozonskiktet och har låg
brännbarhet.
7.2 Kondensat
Vid avkylningen i förångaren faller luftfuktigheten ut som kondensat.
För att undvika skador på kopplingsskåpet och kylaggregatet, måste
kondensatet ledas bort.
Kondensatet avdunstas till omgivningen via en integrerad
kondensatavdunstare.
Av
säkerhetsskäl finns det en avloppsstos på
kondensatavdunstaren, vid vilken det finns en avloppsslang.
För att fånga upp eventuellt uppkommande kondensat, finns ett
tillbehör i form av en insamlingsflaska för kondensat (Artikelnr.
18314000100).
Ett för stort kondensatutfall kan t ex uppstå om kopplingsskåpet inte
är tätt eller om kopplingsskåpets inre temperatur ofta ligger under
daggpunkten.
Varning!
Om det under normala driftförhållanden skulle utfalla
ovanligt mycket kondensat, måste tätningarna i
kopplingsskåpet kontrolleras.
För att undvika ett för stort kondensatutfall vid öppet
kopplingsskåp, rekommenderar vi att en dörrkontakt
installeras för så kylaggregatet ska stängs av när dörren till
kopplingsskåpet öppnas.
