085 408 121a 38/60
S
Försörjningsanslutning (nät):
Nätspänningen och nätfrekvensen måste överensstämma med de
värden, som är angivna på typskylten.
• Anslutningsledningsdragningen måste inte uppfylla några
särskilda krav.
Varning! Kylaggregatet kan förstöras av för hög
spänning.
Gäller för kylaggregat med märkspänning 400 V/460 V.
Om så önskas kan en del aggregat anslutas till en annan
nätspänning (Spänningsområde, se bilagan), avvikande från
standarden (400 V/460 V). Tilledningen på transformatorns
primärsida måste då fästas om.
Varning! Risk för skador på kylaggregatet på grund av
omvänd rotationsriktning.
Kontrollera det roterande fältets rotationsriktning före
igångsättning av en trefasapparat, för att förhindra att
kompressorn förstörs. Rotationsriktningen måste vara åt
höger (medurs). Korrekt anslutning visas med en tänd LED i
anslutningsområdet. Vid blinkande eller släckt LED måste
anslutningarna kontrolleras.
Dörrkontakt::
Dörrkontakten försörjs med en klenspänning (< 20 V, 20 mA) från
kylaggregatet.
• För
att undvika störningsinflytanden, rekommenderas
användning av en skärmad kabel med parvis tvinnade ledningar.
Skärmen kan läggas på enkelsidigt på den PE-klämma på
kylaggregatet som är avsedd för detta.
• Går det inte att använda skärmade kablar, gäller det vid
kabeldragningen att se till att dessa inte dras direkt i närheten av
potentiella störningskällor (t.ex. försörjningsledningar,
komponenter med förhöjd elektromagnetisk strålning).
Varning! Någon främmande spänning får inte läggas på.
Används ingen dörrändlägeskontakt, ska
anslutningskontakterna förbikopplas.
Samlingsstörindikering:
För anslutning av störindikeringsledningen finns det två anslutnings-
kontakter (se anslutningsbilden på baksidan av kåpan).
Störindikeringsledningen måste inte uppfylla några särskilda krav.
Varning! Kylaggregatet kan förstöras av för hög
spänning, max. 230V, 1A.
Multimaster: (tillval, endast för aggregat med Multi kontrollpanel)
För anslutning av en Multimasterledning finns det vardera två
anslutningskontakter (på ingångs- och utgångssidan; se
anslutningsbilden på baksidan av kåpan).
Kontakterna försörjs med en klenspänning (< 20 V, 20 mA) från
kylaggregatet.
Varning! Någon främmande spänning får inte läggas på.
• För
att undvika störningsinflytanden, rekommenderas
användning av skärmade kablar med parvis tvinnade ledningar.
Kabelskärmarna kan läggas på på båda sidorna på de
kylaggregat som ska kopplas ihop (PE-klämmor).
• Går det inte att använda skärmade kablar, gäller det vid
kabeldragningen att se till att dessa inte dras direkt i närheten av
potentiella störningskällor (t.ex. försörjningsledningar,
komponenter med förhöjd elektromagnetisk strålning).
• Maximalt får 20 aggregat användas via bussen.

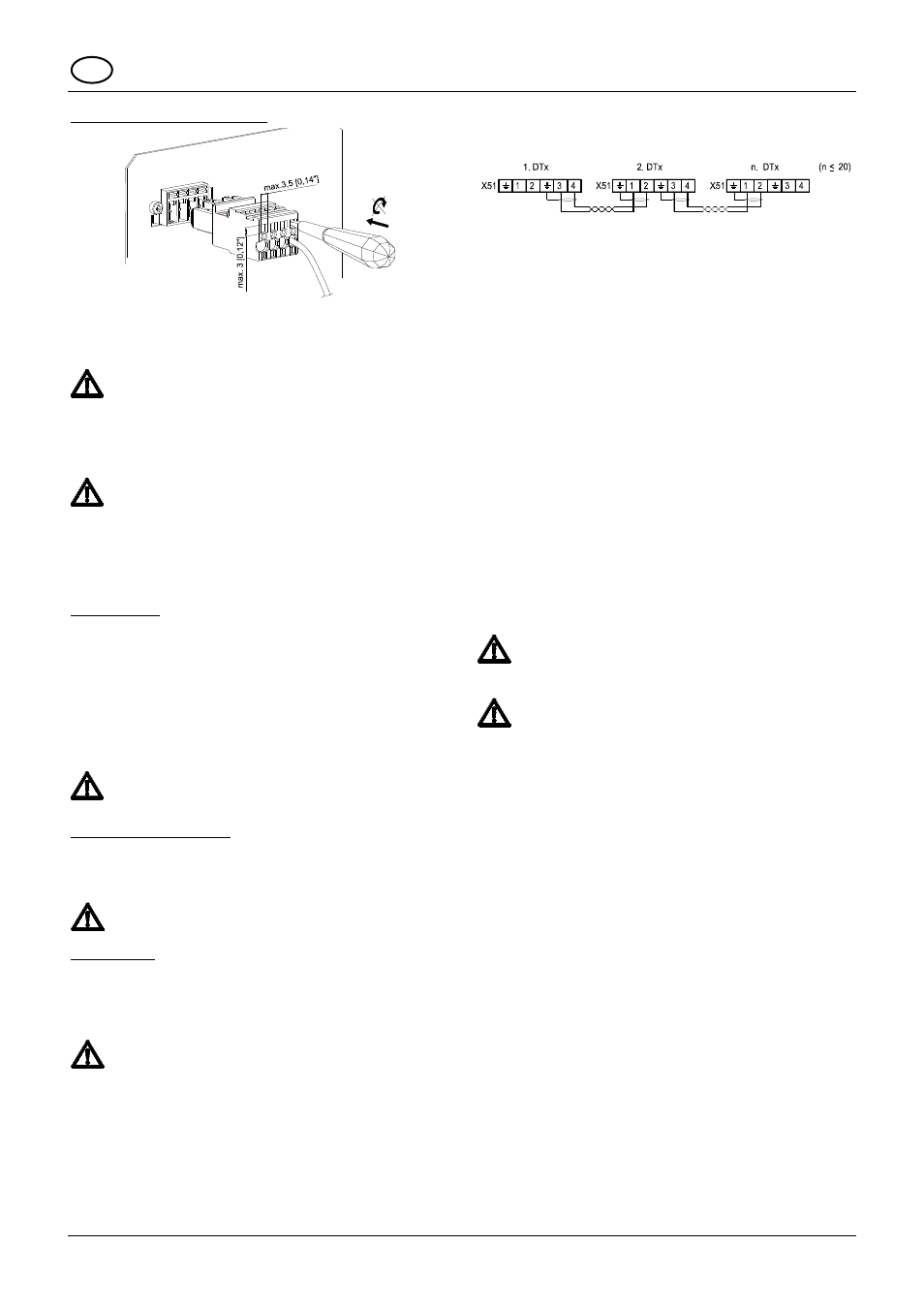

Exempel
på ett kopplingsschema för Multimaster-
ledningsdragning
För mer information, se kapitel 10.8 (Multimasterbuss)
9 Driftvillkor
• Spänningen måste ligga inom ± 10 % av angivet värde.
Frekvensen måste ligga inom ± 3 Hz av angivet värde.
• Omgivningstemperaturen måste ligga under 55 °C
(extrautrustning, se bilaga).
• Aggregatet måste monteras på ett sådant sätt, att angiven
kyleffekt kan täcka det faktiska behovet.
• Endast angivet kylmedium får användas.
• Endast originalreservdelar får användas.
10 Driftstart och funktion
10.1 Allmänt
Kylaggregatet är utrustat med en elektronisk styrning. En
temperatursensor registrerar temperaturen på den insugna luften ur
kopplingsskåpet. Med en kodningsomkopplare på kretskortet går det
att ställa in olika kopplingsskåpsbörvärdestemperaturer samt övre
gränstemperaturer (se separat bilaga).
På aggregat med multi-styrenhet sker inställningarna hjälp av USB-
kabel och konfigurationsprogramvara ECoolPLANT inklusive USB-
drivrutin.
Överskrids gränstemperaturen, utlöses en störindikering. På
aggregat med Multikontrollpanel kan dessutom en nedre
gränstemperatur övervakas.
Varning!
Betingelserna i omgivningen och innertemperaturen i
kopplingsskåpet måste överensstämma med värdena i
bilagan.
Varning! För liten värmeavgivning vid värmeväxlaren i
ytterkretsloppet (kondensor).
Kylaggregatet får endast köras med påsatt kåpa, eftersom
värmeavgivningen annars blir för liten vid kondensatorn och
kylaggregatet då riskerar att skadas.
När driftspänningen lagts på intar aggregatet genast start-
/testläget. Kompressorn och kondensorfläkten fortsätter att
gå om det behövs (temperatur-kopplingströskeln (T
bör
) har
uppnåtts), eller stängs de av (temperatur-kopplingströskeln
(T
bör
) har underskridits).
• Det kondensat som eventuellt bildas måste kunna rinna undan
utan problem för att driften verkligen ska vara störningsfri.
10.2 Indikeringselement
Kylaggregatet med Standard kontrollpanel har en driftindikering i
form av en lysdiod i aggregatets yttre kåpa. Lyser denna indikering
permanent när nätspänningen ligger på, visar det att aggregatet
befinner sig i normalt driftläge. Uppstår det ett fel eller befinner sig
aggregatet i start- eller testläge, lyser denna indikering i olika
blinkningsföljder, som underlättar att diagnostisera felet på
aggregatet (se avsnitt 10.4 och 13).
Kylaggregat med multi-styrenhet har en temperaturindikator.
10.3 Testläge/Start
Testläget aktiveras principiellt alltid efter att nätspänningen har lagts
på igen, oberoende av vilka omgivningsförhållanden som råder för
tillfället.
Först går aggregatet 30 sekunder i startläge, åtföljt av ett 30
sekunders testläge.
