085 408 121a 22/60
F
6) Relier les câbles, suivant le schéma des connexions (voir face
arrière de l’appareil), aux connecteurs (complément) et raccor-
der à l’appareil.
- Section de conducteur: 0,5 – 2,5mm² , ou AWG20 - AWG14
(Lors du choix de la section de conducteur, tenir compte des
prescriptions importantes!)
7) Procéder au raccordement électrique du climatiseur (voir chapi-
tre 8.4).
8.4 Branchement électrique
ATTENTION!
• Il faut brancher le climatiseur au réseau en utilisant un dispositif
de séparation, avec une ouverture de contact d'eau moins 3 mm
en position hors-circuit.
Du côté alimentation, aucun réglage de température ne doit être
intercalé au climatiseur.
• En guise de protection de canalisation, il faut intercaler le fusible
indiqué sur la plaque d'identification.
• Le branchement électrique ainsi que d'éventuelles travaux de
réparation devront être effectués uniquement par un personnel
autorisé et spécialisé.
Raccordement d’alimentation (réseau):
La tension d'alimentation et la fréquence doivent correspondre aux
indications de la plaque d'identification.
• La pose de la ligne de raccordement n’est soumise à aucune
exigence particulière.
ATTENTION! Destruction du climatiseur suite à une trop
haute tension.
Concerne les climatiseurs, pourvus d’une tension nominale
de 400 V / 460 V.
Quelques appareils, qui s’écartent de la norme (400 V /
460 V), peuvent, en option, être raccordés à une autre ten-
sion de réseau (Gamme de tensions : voir fiche annexe sé-
parée). Il faut que la connexion du câble d’alimentation soit
modifiée à cet effet, sur le côté primaire du transformateur.
ATTENTION! Dommages au climatiseur causés par le
mauvais sens de rotation.
Avant d’effectuer la mise en service d’un appareil à courant
triphasé, vérifiez le sens de rotation du champ magnétique
rotatif, afin d’empêcher une destruction du compresseur. Il
faut que le sens de rotation soit orienté à droite (dans le
sens des aiguilles d’une montre). Le brochage correct du
raccordement est indiqué par l'illumination d'une LED dans
la zone de raccordement. Si la LED clignote ou est éteinte,
contrôler le câblage.
Contact de porte::
Le contact de porte est alimenté à partir du climatiseur grâce à une
tension faible (< 20V, 20 mA).
• Pour éviter toute influence perturbatrice, il est recommandé
d’utiliser un câble blindé avec des conducteurs torsadés. Le blin-
dage peut être raccordé d’un côté sur la borne de câble de la
terre de protection, prévue à cet effet sur le climatiseur.
• S’il n’est pas possible d’utiliser des câbles blindés, veiller lors de
la pose à ne pas faire passer le câble à proximité directe de
sources de parasites potentielles (par ex. conduites
d’alimentation, composantes à forte radiation électromagnéti-
que).
ATTENTION! Ne pas appliquer de tension d’origine
étrangère.
Signalisation d’erreurs collective:
2 contacts de raccordement sont disponibles pour assurer le rac-
cordement de la ligne de signalisation (voir le schéma des
connexions sur la face arrière de l’appareil).
La pose de la conduite de signalisation des erreurs n’est sujette à
aucune exigence particulière.
ATTENTIONLa charge du contact ne doit pas être
supérieure à 230V, 1A.
Multimaître: (en option, uniquement pour les appareils avec
mullticontrôleur)
2 contacts de raccordement sont respectivement disponibles pour
assurer le raccordement des lignes multimaster (côté entrée et
sortie) (voir le schéma des connexions sur la face arrière de
l’appareil).
Les contacts sont alimentés en courant avec une tension inférieure
à 20V, 20 mA), à partir du climatiseur.
ATTENTION! Ne pas appliquer de tension d’origine
étrangère.
• Pour éviter toute influence perturbatrice, il est recommandé
d’utiliser des câbles blindés avec des conducteurs jumelés tor-
sadés. Les blindages de câbles peuvent être raccordés des deux
côtés aux climatiseurs (bornes PE).
• S’il n’est pas possible d’utiliser des câbles blindés, veiller lors de
la pose à ne pas faire passer le câble à proximité directe de
sources de parasites potentielles (par ex. conduites
d’alimentation, composantes à fort rayonnement électromagnéti-
que).
• Un maximum de 20 appareils peut être exploité sur le bus.

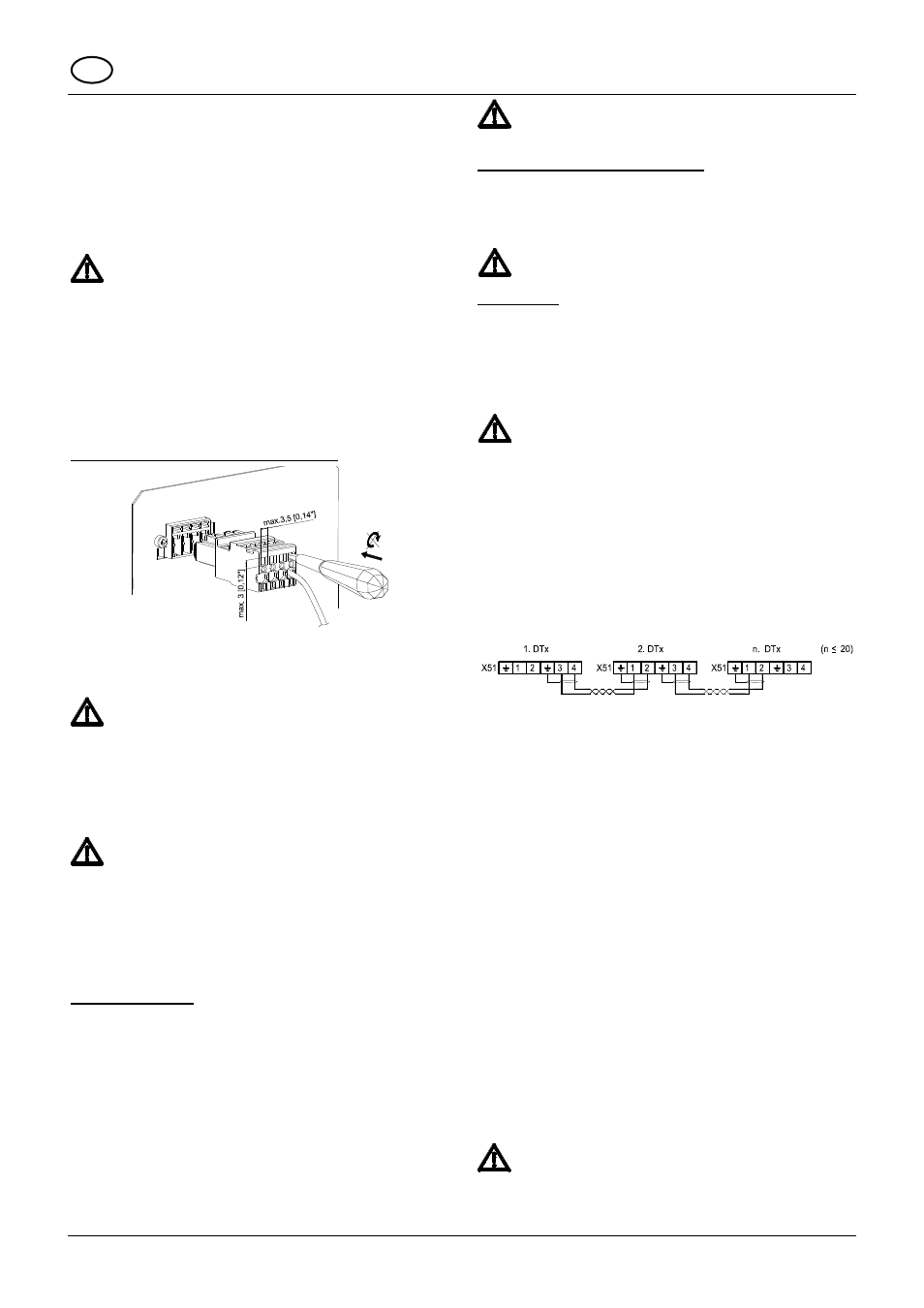

Schéma de principe du câblage Multimaster :
Voir aussi le chapitre 10.8 (Bus multimaster)
9 Conditions de fonctionnement
• La tension doit s'élever à ± 10 % de la valeur indiquée.
La fréquence doit s'élever à ± 3 Hz de la valeur indiquée.
• La température ambiante doit être inférieure à 55°C (voir les
options sur la notice en annexe).
• L'appareil doit être utilisé de telle facon que la capacité frigorifi-
que corresponde au besoin réel.
• Utiliser uniquement le fluide frigorigène indiqué.
• Utiliser uniquement des pièces détachées originales.
10 Mise en service et fonctionnement
10.1 Généralités
Le climatiseur est équipé d’une commande électronique. La tempé-
rature de l’air, aspiré à l’intérieur de l’armoire de distribution, est
saisie par un capteur de température. Différentes températures de
consigne de l’armoire de distribution, ainsi que les températures
limites supérieures, peuvent être réglées par l’intermédiaire d’un
commutateur de codage, situé sur la platine de commande (voir
fiche annexe séparée). Pour les appareils équipés d'un multicontrô-
leur, le réglage s'effectue au moyen du câble USB et du logiciel de
configuration ECoolPLANT inclus dans le pilote USB.
Le dépassement de la température limite provoque le déclenche-
ment d’un message d’incident. Les appareils, munis d'un multi-
contrôleur, permettent en outre de surveiller une température limite
inférieure.
ATTENTION!
Les conditions ambiantes ainsi que les températures à l'in-
térieur de l'armoire électrique doivent correspondre aux va-
leurs indiquées dans la notice en annexe.
