085 408 121a 52/60
E
3 Material suministrado y Opciones
3.1 Material suministrado
El material suministrado incluye:
• Acondicionador
• Manual de instrucciones de service
• Hoja adjunta
• Paquete accesorio (entre otras cosas material que sujeta,
enchufe-tipo eléctrico conectadores)
• accesorios especiales, en caso aplicable.
3.2 Opciones
Las piezas siguientes se pueden solicitar por separado:
• Adaptador de filtro,
• Filtro de vellón, (Adaptador de filtro es necesario)
• Filtro de pliegues, (Adaptador de filtro es necesario)
• Filtro de metal, (Adaptador de filtro es necesario)
• Otras opciones a petición o según catálogo.
4 Información general
• Los equipos viejos pueden ser desguazados adecuadamente
por Pfannenberg. El envío a una de nuestras fábricas se tiene
que realizar sin costo alguno para nosotros.
• Ninguna de las unidades aconditionadores fabricadas por
Pfannenberg contiene
– compuestos de silicona,
– PCB,
– PCT,
– amianto,
– formaldehído,
– cadmio,
– sustancias que impidan el mojado.
• Todos los acondicionadores cumplen la directiva
2002/95/CE (RoHS)
• Todas las unidades acondicionadoras se comprueban para
asegurar su estanqueidad de acuerdo con los requisitos de
UVV-BGV D4 (Reglamentaciones alemanas sobre la prevención
de accidentes).
• Antes de la entrega se comprueba en fábrica la seguridad
eléctrica de cada unidad acondicionadora. Esto significa que, de
acuerdo con UVV-BGV A2, §5 (4), la compañía operadora
queda exenta de la obligación de efectuar una prueba de la
unidad acondicionadora antes de la primera puesta en marcha
para operación.

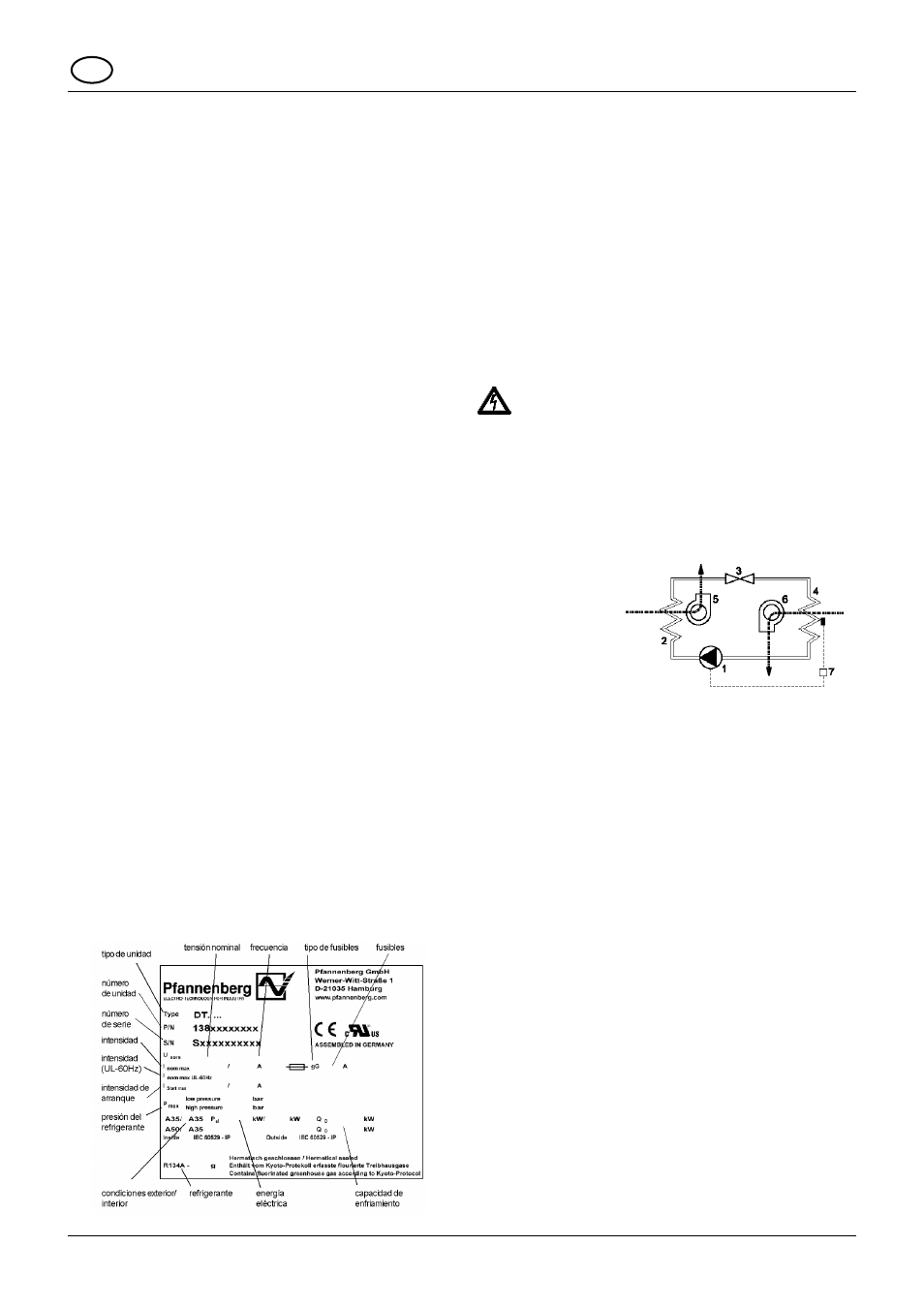

5 Placa de identificación y
características técnicas
Tenga en cuenta para la instalación y el mantenimiento las
especificaciones de la placa que se encuentra en la parte trasera de
la caja del acondicionador.
Los detalles técnicos correspondientes a la unidad acondicionadora
se encuentran en la hoja técnica o en nuestra página principal
(www.pfannenberg.com).
6 Seguridad
Las unidades acondicionadoras fabricadas por Pfannenberg están
diseñadas para disipar el calor de los armarios (IP 54). Durante el
proceso de refrigeración se puede producir condensación.
La unidad acondicionadora solamente es adecuada para un
funcionamiento estacionario.
El acondicionador sólo se puede usar bajo las condiciones
ambiente indicadas en la hoja técnica.
El
acondicionador casi no requiere mantenimiento
(véase capítulo 11).
Todos los demás usos se consideran no autorizados, anulando y
dejando sin efecto cualquier tipo de garantía.
El equipo eléctrico debe comprobarse periódicamente. Cualquier
anomalía, tal como conexiones flojas o cables chamuscados, debe
corregirse inmediatamente.
Los trabajos en el sistema frigorífico y los componentes eléctricos
sólo se deben realizar por personal técnico autorizado.
Es obligatorio cumplir las normas de seguridad y medioambientales
¡Peligro!
Antes de comenzar los trabajos de limpieza y
mantenimiento desconecte el acondicionador de la corriente
eléctrica.
Sólo se deben emplear piezas de recambio originales. Pueden
encontrar información sobre las piezas de repuesto en la hoja
adjunta o en www.pfannenberg-spareparts.de.
7 Funcionamiento
7.1 Principios de funcionamiento
1 Compresor
2 Intercambiador de calor
(condensador)
3 Válvula de expansión
4 Intercambiador de calor
(evaporador)
5 Ventilador, circulación externa
6 Ventilador, circulación interior
7 Control electrónico con sensor de temperatura
El compresor (1) comprime el refrigerante a una presión elevada.
Durante este proceso se eleva la temperatura. En el condensador
(2) se disipa el calor al aire ambiente y el refrigerante se condensa,
pasando a líquido. El ventilador del condensador (5) coge aire del
ambiente a través del condensador, y después expulsa el aire.
En la válvula de expansión (3) la presión del refrigerante cae. En el
evaporador (4) el refrigerante absorbe calor del aire en el armario y
se evapora. De esta forma, el aire en el armario se enfría. Al mismo
tiempo, se deshumidifica el aire en el interior del armario. El
ventilador del evaporador (6) extrae el aire del armario a través del
evaporador y lo devuelve al armario, una vez enfriado.
El acondicionador se controla de forma electrónica. A tal efecto un
sensor de temperatura mide la temperatura interior del aire del
armario (7).
El refrigerante no es perjudicial para la ozonoesfera; apenas es
combustible.
7.2 Condensación
Durante la refrigeración en el evaporador se produce el condensado
por la humedad que se saca del aire. Para evitar daños en el
armario eléctrico y en el acondicionador el condensado se tiene
que drenar.
El condensado se evaporará mediante un evaporador del
condensado integrado situada alrededor.
Por motivos de seguridad, en la evaporación del condensado se
encuentra una boquilla de desagüe en la que se encuentra un tubo
flexible de descarga.
A fin de recoger el condensado generado, se necesita una botella
de condensado como accesorio (Nº art. 18314000100).
Una formación excesiva de condensado es p.e. posible si el armario
eléctrico no está estanco o la temperatura interior del armario
eléctrico a menudo se encuentra por debajo del punto de rocío.
