intérieure de l’armoire de distribution se trouve fréquemment au-
dessous du point de condensation.
ATTENTION!
Au cas où une quantité de condensat trop importante se
forme pendant un fonctionnement de la machine, contrôlez
les joints d'étanchéité sur l'armoire électrique.
Pour empêcher une formation de condensat trop importante
lorsque l'armoire électrique est ouverte, nous conseillons
d'installer un interrupteur de contact de porte, afin de mettre
le climatiseur hors-service lorsque la porte de l'armoire élec-
trique s'ouvre.
8 Montage
8.1 Généralités
• Le lieu d'emplacement de l'armoire électrique doit être choisi de
telle manière que l'aération et la ventilation du climatiseur soient
garanties sans restriction.
• L'espace entre les différents appareils ou par rapport au mur doit
être d'au moins 200 mm.
• La circulation de l'air dans l'armoire électrique ne doit pas être
restreinte par des composants intérieurs.
• Le montage du climatiseur peut s’effectuer avec et sans capot du
châssis (extérieur).
(Il faut impérativement que l’appareil soit hors tension !)
• Il faut veiller à ce que le lieu de montage soit relativement pro-
pre.
ATTENTION!
Quand le climatiseur est monté sur la porte d’une armoire
de distribution, il faut s’assurer que les charnières portent le
poids supplémentaire et que l’armoire de distribution ne
culbute pas à l’ouverture.
ATTENTION! Danger pour le dispositif d'armoire électri-
que à cause de copeaux.
Si vous ne pratiquez les découpes nécessaires dans
l’armoire de distribution que lors du montage des climati-
seurs, vous empêcherez que des copeaux ne parviennent
dans l’armoire de distribution, en plaçant par ex. un cache
au-dessous.
Avis
Pour faciliter le montage, il est possible, en cas d’appareils lourds
de visser des anneaux de levage M8 dans la fixation supérieure du
capot de l’appareil. Ceci facilite le montage pour un homme seul.
8.2 Montage en saillie latéral du climatiseur DTS
La surface de fixation de l’armoire de distribution comporte une ou
des découpes et des trous pour des ouvertures de passage d’air et
pour la fixation de l’appareil, conformément à la fiche annexe.
L’illustration de la fiche annexe montre en outre la position des
branchements électriques et des ouvertures de passage d’air.
1) Pratiquer la ou les découpes et les trous pour le climatiseur,
quand ils n’existent pas encore dans l’armoire de distribution
(voir illustration dans la fiche annexe séparée).
Ebavurer l’arête de coupe.
2) Insérer le joint d’étanchéité profilé sur le bord de tôle de la ou
des découpes. Insérer le joint d’étanchéité, de sorte que les ex-
trémités en contact soient tournées vers le bas.
3) Visser les deux goujons filetés, livrés avec le complément,
ajouté au paquet, dans les points de fixation supérieurs du cli-
matiseur. Suspendre l’appareil, au moyen des goujons filetés,
par l’extérieur, sur l’armoire de distribution.
4) Utiliser les vis, écrous et rondelles, livrés avec le complément,
ajouté au paquet, en vue de la fixation du climatiseur sur le côté
intérieur de l’armoire de distribution. Serrer la fixation suffisam-
ment fort, pour que le joint d’étanchéité soit comprimé sur 2 mm.
5) Le trop-plein d'évacuation de la condensation se trouve sur le
fond de l'appareil.
6) Quand le montage du climatiseur s’est fait sans capot sur
l’appareil, fixer le câble de mise à la terre et le câble de raccor-
dement à l’élément d’affichage, placé sur le capot et les monter
sur le climatiseur.
7) Poser le câble suivant le schéma des connexions (voir au dos
de l’appareil) sur les connecteurs (complément ajouté au pa-
quet) et raccorder à l’appareil.
- Section des conducteurs : 0,5 – 2,5 mm² ou AWG20 - AWG14
(Il y a lieu de tenir compte des consignes importantes lors de la
sélection de la section des conducteurs !)
8) Raccorder le climatiseur électriquement (voir chapitre 8.4).
8.3 Montage du climatiseur par encastrement DTI
La surface de fixation de l’armoire de distribution comporte une
découpe rectangulaire, conformément à la fiche annexe séparée.
L’illustration de la fiche annexe montre la position des ouvertures de
passage d’air, après le montage de l’appareil.
1) Enlever la découpe correspondant à la forme du climatiseur,
lorsqu’elle n’existe pas encore dans l’armoire de distribution
(voir illustration dans la fiche annexe séparée).
Ebavurer le bord de coupe.

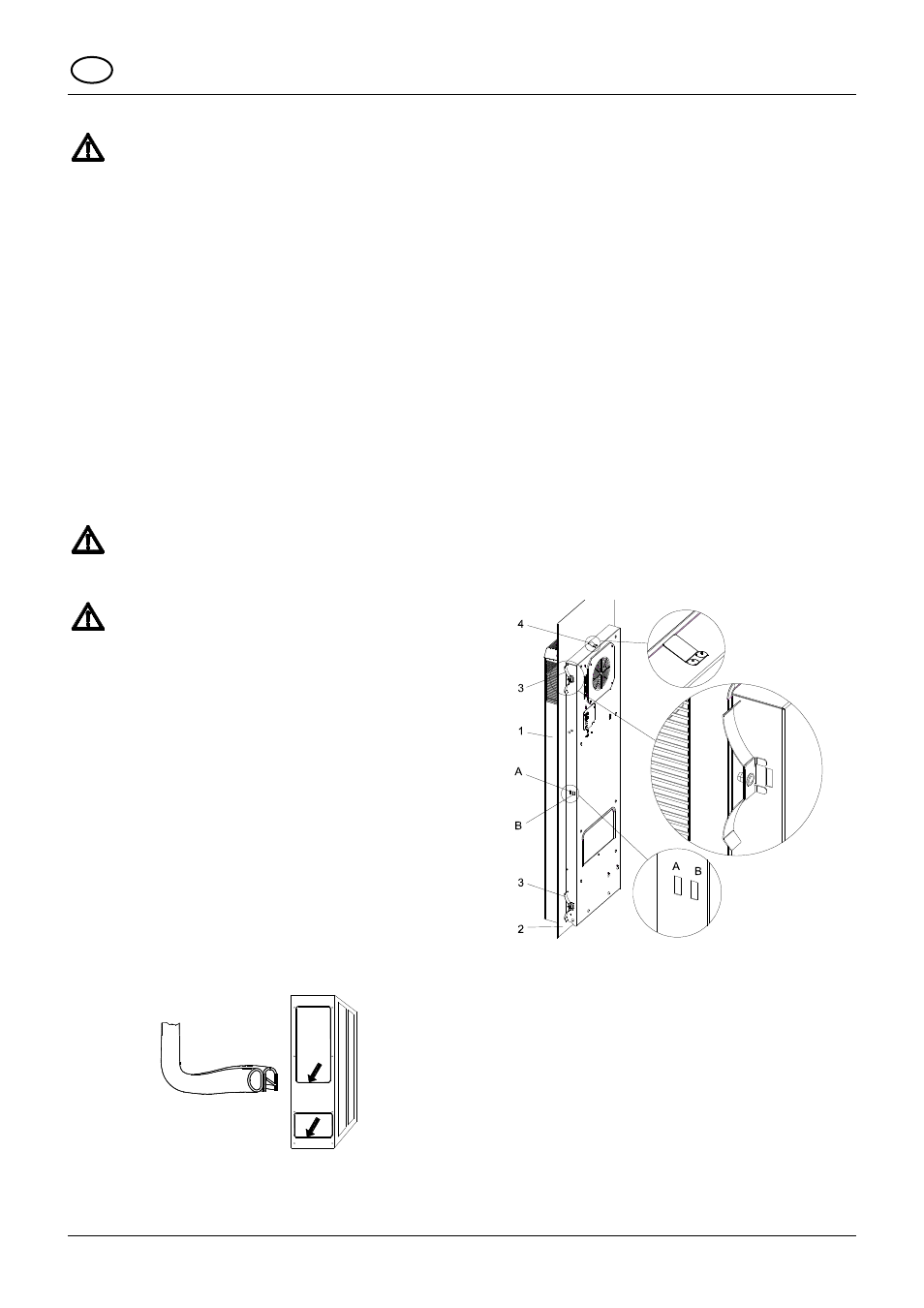

2) Poser le climatiseur (pos. 1), par l’extérieur, dans la découpe et
pousser jusqu’à ce que le joint d’étanchéité adhère sur l’armoire
de distribution (pos. 2). Le ressort à déclic (pos. 4) s’enclenche
de manière audible sur la face supérieure de l’appareil et pro-
tège l’appareil d’une chute.
1 Climatiseur DTI
2 Paroi ou porte de l’armoire de distribution
3 Ressort de fixation
4 Ressort à déclic
3) Enclencher les ressorts de fixation (pos. 3), livrés conjointement
avec le complément ajouté au paquet, sur la face interne de
l’armoire de distribution, dans le boîtier du climatiseur. A cet ef-
fet, presser les ressorts manuellement, de sorte que le coude de
fixation puisse s’enfoncer dans la découpe du boîtier (Pos A).
En présence d’armoires de distribution avec des cadres raidis-
seurs, introduire les ressorts de fixation dans les découpes ar-
rières de l’appareil. (Pos. B)
4) Le trop-plein d'évacuation de la condensation se trouve sur le
fond de l'appareil.
5) Lorsque le montage du climatiseur s’est fait sans capot sur
l’appareil, fixer le câble de mise à la terre et le câble de raccor-
dement à l’élément d’affichage, placé sur le capot et les monter
sur le climatiseur.
