D

085 408 121a

5/60

Um übermäßigen Kondensatanfall bei geöffnetem Schalt-

schrank zu vermeiden, empfehlen wir die Installation eines

Türkontaktschalters zum Abschalten des Kühlgerätes beim

Öffnen der Schaltschranktür.

8 Montage

8.1 Allgemeines

• Der Aufstellungsort des Schaltschrankes muss so gewählt wer-

den, dass für eine ausreichende Be- und Entlüftung des Kühlge-

rätes gesorgt ist.

• Der Abstand der Geräte zueinander oder zur Wand muss min-

destens 200 mm betragen.

• Die Luftzirkulation im Schaltschrank darf nicht durch Einbauten

behindert werden.

• Die Montage des Kühlgerätes kann mit und ohne Gerätehaube

(außen) erfolgen.

(Das Gerät muss spannungsfrei sein!)
• Der Montageort muss vor starker Verschmutzung geschützt

werden.

Achtung!
Wenn das Kühlgerät an einer Schaltschranktür montiert

wird, muss sichergestellt sein, dass die Scharniere das zu-

sätzliche Gewicht tragen und der Schaltschrank auch beim

Öffnen nicht kippt.

Achtung! Gefährdung der Schaltschrankeinrichtung

durch Späne.
Werden erst zur Montage der Kühlgeräte die notwendigen

Ausschnitte in den Schaltschrank eingebracht, verhindern

Sie, dass Späne in den Schaltschrank gelangen, indem Sie

z. B. eine Abdeckung unterlegen.

Hinweis
Zur Montageerleichterung können bei schweren Geräten M8-

Kranösen in die obere Befestigung der Gerätehaube eingeschraubt

werden. So ist eine leichte „Ein-Mann-Montage“ möglich.

8.2 Montage Seitenanbau-Kühlgerät DTS

Die Befestigungsfläche des Schaltschrankes erhält Ausschnitt(e)

und Bohrungen für Luftdurchlassöffnungen und zur Befestigung des

Gerätes, siehe separates technisches Datenblatt.
Die Darstellung des Datenblattes zeigt außerdem die Lage der

elektrischen Anschlüsse und Luftdurchlassöffnungen.
1) Ausschnitt(e) und Bohrungen für das Kühlgerät einbringen,

wenn im Schaltschrank noch nicht vorhanden (siehe Darstellung

im separaten technischen Datenblatt.) Schnittkante entgraten.

2) Profildichtung auf Blechkante der(s) Ausschnitte(s) stecken.

Dichtung so stecken, dass die Stoßenden unten liegen.

3) Die beiden im Beipack mitgelieferten Gewindebolzen in die

oberen Befestigungspunkte des Kühlgerätes einschrauben. Ge-

rät mittels Gewindebolzen von außen an den Schaltschrank

hängen.

4) Auf der Innenseite des Schaltschrankes die im Beipack mitgelie-

ferten Schrauben, Muttern und Scheiben zur Befestigung des

Kühlgerätes nutzen. Befestigung so fest anziehen, dass die

Dichtung auf 2 mm zusammengedrückt wird.

5) Kondensatnotablauf befindet sich im Boden des Gerätes.
6) Wenn die Montage des Kühlgerätes ohne Gerätehaube erfolgte,

Erdungskabel und Verbindungskabel zum Anzeigeelement an

Haube anstecken und diese an das Kühlgerät montieren.

7) Kabel gemäß Anschlussbild (siehe Geräterückseite) an die

Stecker (Beipack) klemmen und an das Gerät anschließen.

- Leiterquerschnitt: 0,5 – 2,5mm² , bzw. AWG20 - AWG14 (Bei

der Auswahl des Kabelquerschnittes sind die relevanten Be-

stimmungen zu berücksichtigen!)

8) Kühlgerät elektrisch anschließen (siehe Abschnitt 8.4).

8.3 Montage Einbau-Kühlgerät DTI

Die Befestigungsfläche des Schaltschrankes erhält einen Rechteck-

ausschnitt entsprechend des separaten technischen Datenblattes.
Die Darstellung des Datenblattes zeigt die Lage der Luftdurchlass-

öffnungen nach der Montage des Gerätes.
1) Ausschnitt für das Kühlgerät herausschneiden, wenn im Schalt-

schrank noch nicht vorhanden (siehe Darstellung im separaten

technischen Datenblatt). Schnittkante entgraten.

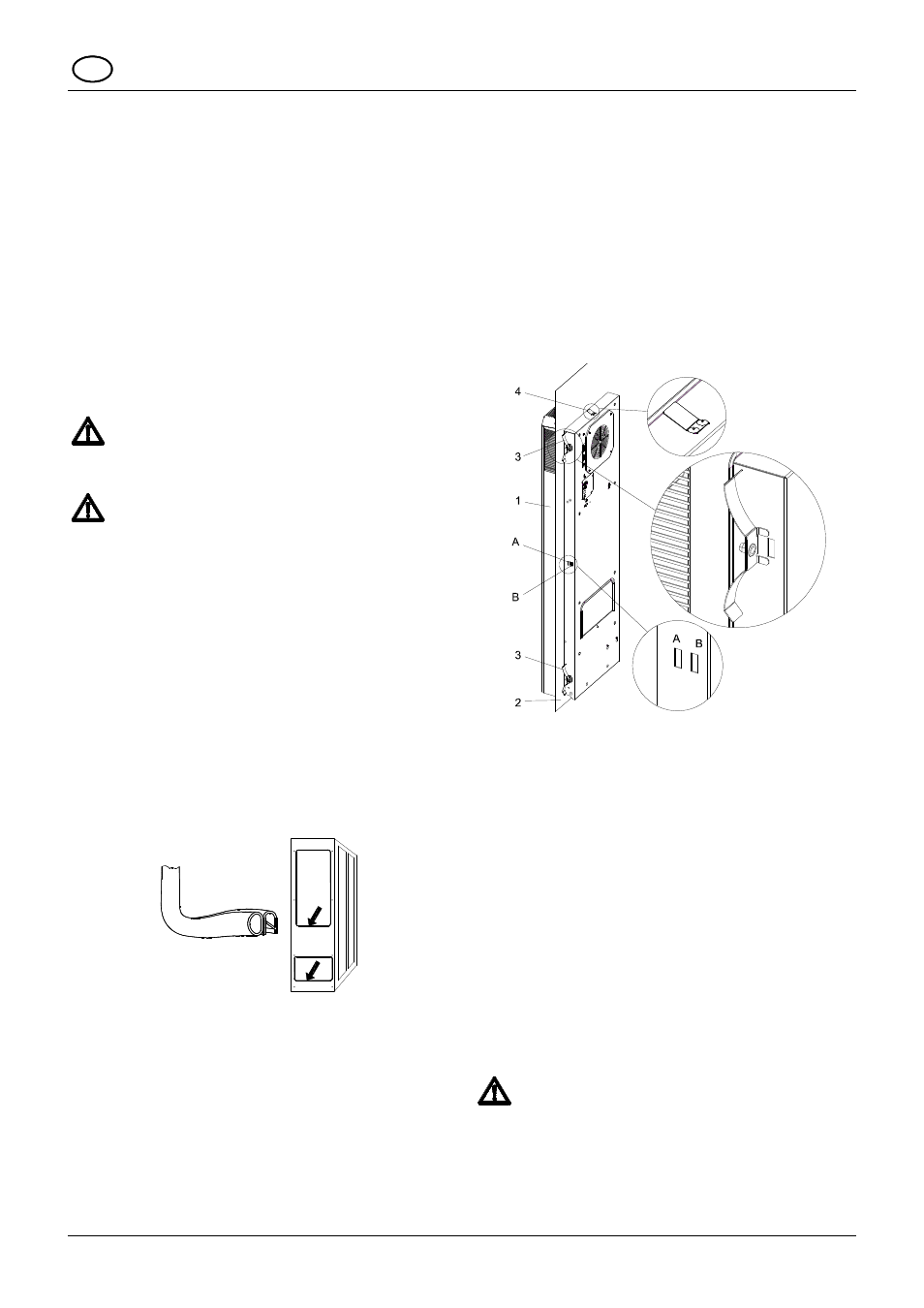

2) Kühlgerät (Pos 1) von außen in den Ausschnitt setzen und bis

zum Anliegen der Gerätedichtung am Schaltschrank (Pos 2)

durchschieben. Schnappfeder (Pos 4) an der Geräteoberseite

rastet hörbar ein und sichert das Gerät vor dem Herausfallen.

1 Kühlgerät DTI
2 Schaltschrankwand oder -tür
3 Befestigungsfeder
4 Schnappfeder

3) Auf der Innenseite des Schaltschrankes die im Beipack mitgelie-

ferten Befestigungsfedern (Pos 3) in das Gehäuse des Kühlge-

rätes einrasten lassen. Dazu die Feder von Hand so andrücken,

dass der Haltewinkel in den Gehäuseausschnitt (Pos. A) ein-

tauchen kann.

Bei Schaltschränken mit Versteifungsrahmen die Befestigungs-

federn in hintere Gehäuseausschnitte (Pos. B) einsetzen.

4) Kondensatnotablauf befindet sich im Boden des Gerätes.
5) Wenn die Montage des Kühlgerätes ohne Gerätehaube erfolgte,

Erdungskabel und Verbindungskabel zum Anzeigeelement an

Haube anstecken und diese an das Kühlgerät montieren.

6) Kabel gemäß Anschlussbild (siehe Geräterückseite) an die

Stecker (Beipack) klemmen und an das Gerät anschließen.

- Leiterquerschnitt: 0,5 – 2,5mm² , bzw. AWG20 - AWG14

(Bei der Auswahl des Kabelquerschnittes sind die relevanten

Bestimmungen zu berücksichtigen!)

7) Kühlgerät elektrisch anschließen (siehe Abschnitt 8.4).

8.4 Elektrischer Anschluss

Achtung!

• Das Kühlgerät muss über eine Trennvorrichtung an das Netz mit

mindestens 3 mm Kontaktöffnung im ausgeschalteten Zustand

angeschlossen werden.

• Dem Kühlgerät darf einspeiseseitig keine Temperaturregelung

vorgeschaltet werden.

• Als Leitungsschutz muss die auf dem Typenschild angegebene

Sicherung vorgeschaltet werden.
