085 408 121a 37/60
S
8 Montering
8.1 Allmänt
• Kopplingsskåpet måste placeras på en sådan plats, att luften kan
strömma fritt både in i och ut ur kylaggregatet.
• Avståndet mellan aggregaten eller till väggen måste vara minst
200 mm.
• Luftcirkulationen i kopplingsskåpet får inte hindras av
inredningen.
• Kylaggregatet kan monteras med och utan aggregatets kåpa
(yttre). (Aggregatet måste vara spänningsfritt!)
• Monteringsplatsen måste skyddas mot stark nedsmutsning.
Varning!
Om kylaggregatet monteras på en kopplingsskåpsdörr
måste man först kontrollera att gångjärnen klarar att bära
den extra vikten och att kopplingsskåpet inte välter när det
öppnas.
Varning! Risk för kopplingsskåpets inredning på grund
av borrspån.
Skärs de erforderliga utskärningarna ut i kopplingsskåpet
först för montering av kylaggregaten, ska man förhindra att
spån kommer in i kopplingsskåpet genom att t ex lägga ett
skydd under.
OBS!
För att underlätta monteringen om aggregaten är tunga går det att
skruva fast M8-lyftöglor i det övre fästet i aggregatets kåpa. Därmed
klarar en man lätt av monteringen.
8.2 Montering Påbyggnadskylaggregat för
sidomontering, DTS
Infästningsytan på kopplingsskåpet ska förses med utskärning(ar)
och borrhål till öppningar för luftgenomsläpp och för fastsättning av
aggregatet enligt bilagan.
Bilden i bilagan visar även var elanslutningarna och öppningarna för
luftgenomsläpp befinner sig.
1) Skär ut utskärningen/arna och borra hål för kylaggregatet om
det inte redan gjorts i kopplingsskåpet (se bilden i bilagan).
Grada skärkanten.
2) Sätt fast profiltätningen i utskärningens/arnas plåtkant. Placera
tätningen på ett sådant sätt att skarvändarna ligger nedåt.
3) Skruva i de båda gängbultarna som är medlevererade i den
extra förpackningen i kylaggregatets övre fästpunkter. Häng upp
kylaggregatet med gängbultarna utifrån på kopplingsskåpet.
4) Fäst kylaggregatet från kopplingsskåpets insida med de i den
extra förpackningen medlevererade skruvarna, muttrarna och
brickorna. Dra åt fastsättningen så hårt att tätningen trycks ihop
till 2 mm.
5) Kondens-nödutlopp finns i botten av aggregatet.
6) Monterades kylaggregatet utan kåpa, ska jordkabeln och
förbindelsekabeln till indikeringselementet kopplas till kåpan och
sedan ska kåpan monteras på kylaggregatet.
7) Fäst kablarna i kontakterna (extra förpackning) enligt
anslutningsbilden (se aggregatets baksida) och anslut till
aggregatet.
- Ledararea: 0,5–2,5 mm² , resp AWG20–AWG14 (Vid val av
kabelarea ska hänsyn tas till de relevanta bestämmelserna!)
8) Anslut kylaggregatet till elnätet (se avsnitt 8.4).
8.3 Montering Inbyggnadskylaggregat DTI
I kopplingsskåpets infästningsyta ska en rektangulär utskärning
göras enligt bilagan.
Bilden i bilagan visar var öppningarna för luftgenomsläpp befinner
sig efter montering av aggregatet.
1) Skär ut utskärningen för kylaggregatet om det inte redan gjorts i
kopplingsskåpet (se bilden i bilagan). Grada skärkanten.

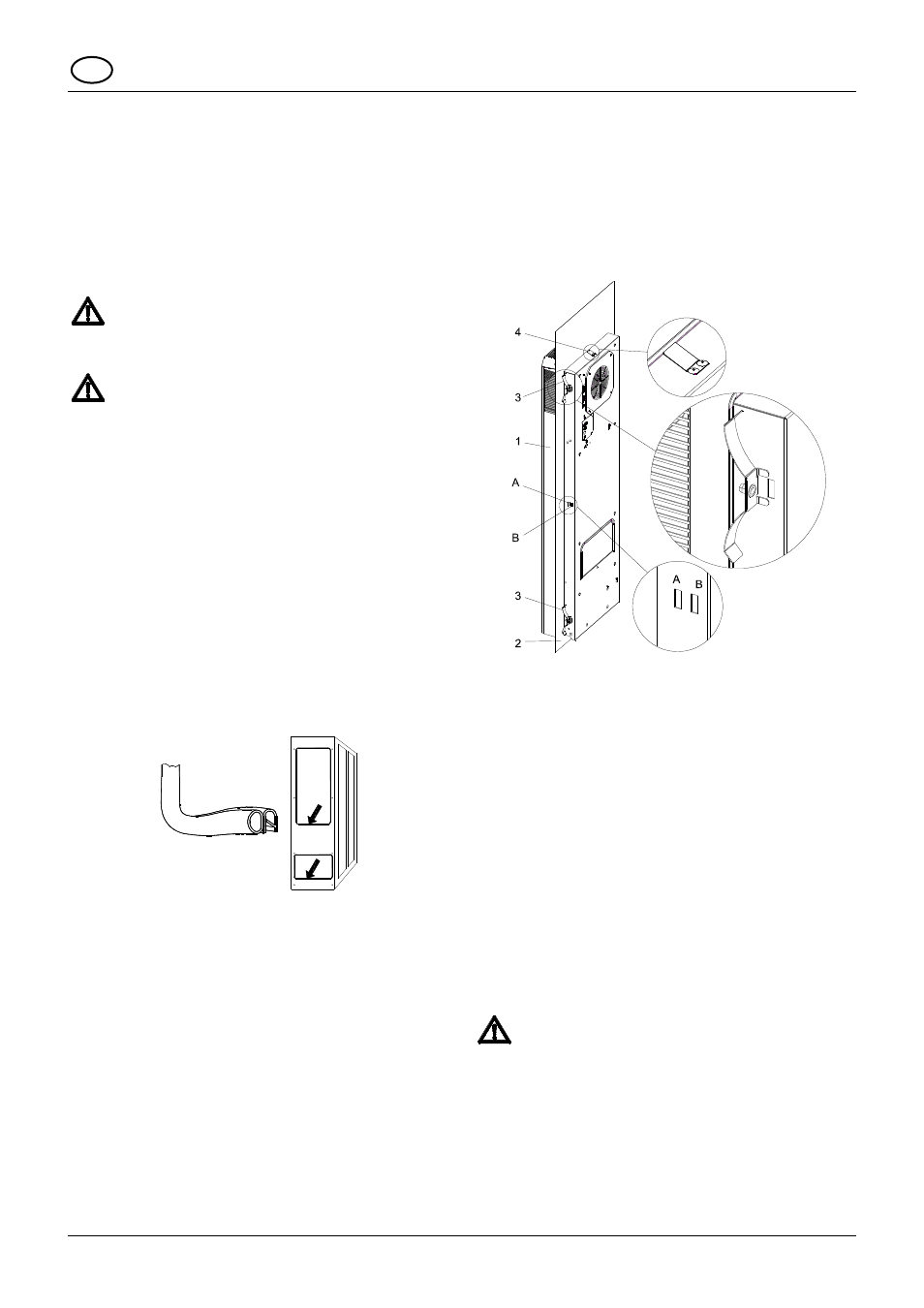

2) Sätt in kylaggregatet (Pos 1) utifrån i utskärningen och skjut in
det tills tätningen på aggregatet ligger mot kopplingsskåpet (Pos
2). Det hörs när snäppfjädrarna (Pos 4) på aggregatets översida
hakar i och säkrar aggregatet så att det inte kan trilla ur.
1 Kylaggregat DTI
2 Kopplingsskåpsvägg eller -dörr
3 Fästfjäder
4 Snäppfjäder
3) Se till att de i den extra förpackningen medlevererade
fästfjädrarna (Pos 3) hakar i kylaggregatets kåpa från insidan av
kopplingsskåpet. Tryck till fjädern för hand så att fästvinkeln
kan komma in i utskärningen för kåpan (Pos. A).
På kopplingsskåp med förstärkningsram ska fästfjädrarna sättas
i de bakre utskärningarna för kåpan (Pos. B).
4) Kondens-nödutlopp finns i botten av aggregatet.
5) Monterades kylaggregatet utan kåpa, ska jordkabeln och
förbindelsekabeln till indikeringselementet kopplas till kåpan och
sedan ska kåpan monteras på kylaggregatet.
6) Kläm fast kablarna enligt anslutningsbilden (se aggregatets
baksida) i kontakterna (extra förpackning) och anslut till
aggregatet.
- Ledararea: 0,5–2,5 mm² , resp AWG20–AWG14 (Vid val av
kabelarea ska hänsyn tas till de relevanta bestämmelserna!)
7) Anslut kylaggregatet till elnätet (se avsnitt 8.4).
8.4 Elanslutning
Varning!
• Kylaggregatet måste anslutas till nätet via en säkerhetsbrytare
med minst 3 mm kontaktavstånd vid avstängd brytare.
• Det får inte finnas någon temperaturreglering på matningssidan
av kylaggregatet.
• Som ledningsskydd används en säkring, enligt uppgifter på
typskylten.
• Elanslutningen och ev reparationer får endast utföras av behörig
elektriker.
