085 408 121a 53/60
E
PRECAUCION!
Si se produce una condensación excesiva durante el
funcionamiento normal, compruebe las juntas de
estanqueidad del armario eléctrico.
Recomendamos instalar un interruptor de contacto en la
puerta para desconectar la unidad acondicionadora cuando
se abra la puerta del armario eléctrico, a fin de evitar una
condensación excesiva.
8 Instalación
8.1 Aspectos generales
• El lugar de instalación del armario eléctrico debe seleccionarse
de forma que se asegure la ventilación adecuada de la unidad
acondicionadora.
• La distancia entre las unidades, o entre éstas y la pared, debe
ser como mínimo de 200 mm.
• La circulación de aire dentro del armario eléctrico no debe ser
obstaculizada
• El montaje del acondicionador se puede realizar con y sin la
cubierta (exterior) del equipo.
(El equipo tiene que estar sin tensión).
• El lugar de instalación debe estar protegido contra la
contaminación.
PRECAUCION!
En caso que el acondicionador se monte en una puerta del
armario eléctrico sasegurarse que las bisagras puedan
soportar el peso adicional y que el armario eléctrico no
vuelque al abrirse la puerta.
PRECAUCION! Las virutas pueden producir daños en el
armario eléctrico.
SI los recortes necesarios justo antes del montaje de los
acondicionadores solo se realizan en el armario eléctrico
evitar que las virutas lleguen al armario eléctrico colocando
p.e. una protector por debajo.
Nota
Una nota contiene información adicional sobre la acción o la
instrucción descrita. Para facilitar el montaje se pueden atornillar en
el caso de equipos pesados armellas M8 en la fijación superior de la
cubierta del equipo. De esta forma es posible un fácil montaje „por
una sola persona“.
8.2 Montaje lateral del acondicionador empotrado
DTS
La superficie de fijación al armario eléctrico debe tener un corte y
agujeros para las aberturas de paso de aire y para la fijación del
equipo que correspondan al suplemento.
El plano de la hoja adjunta indica además la posición de las
conexiones eléctricas y las aberturas de paso de aire.
1) Realizar los cortes y agujeros para el acondicionador si todavía
no existen en el armario eléctrico (véase plano en la hoja
adjunta). Pulir el canto de corte.
2) Colocar el perfil de goma en el perfil de corte/s. Colocar el perfil
de goma de forma que los extremos finales se encuentren en el
lado inferior.
3) Atornillar los dos pernos roscados que están adjuntos en el
paquete de piezas suministrado en los puntos de fijación
superiores del acondicionador. Colgar el equipo por medio de
los pernos roscados desde afuera en el armario eléctrico.
4) Emplear para la fijación del acondicionador en la cara interior
del armario eléctrico los tornillos, tuercas y arandelas adjuntas
en el paquete de piezas. Ajustar las fijaciones hasta que la junta
se comprima a 2mm.
5) La salida de emergencia de los condensados está en el fondo
del equipo.
6) En caso que el montaje del acondicionador se haya realizado
sin cubierta conecte el cable de puesta a tierra y el cable de
conexión al visualizador en la cubierta y monte la misma en el
acondicionador.
7) Conecte el cable conforme al esquema de conexiones (véase
lado trasero del equipo) en la clavija de enchufe (paquete de
piezas) y conéctelo al equipo.
- Sección del conductor: de 0,5 a 2,5mm² o AWG20 a AWG14
(tenga en cuenta para la selección de la sección del cable las
prescripciones relevantes).
8) Conecte el acondicionador a la corriente eléctrica
(véase capítulo 8.4).
8.3 Montaje del acondicionador integrado DTI
La superficie de fijación en el armario eléctrico comporta un
mecanizado rectangular conforme a la hoja adjunta.
El dibujo de la hoja adjunta indica la posición de las aberturas de
paso de aire después del montaje del equipo.
1) Hacer el mecanizado para el acondicionador si todavía no
existe en el armario eléctrico (véase dibujo de la hoja adjunta).
Pulir el canto de corte.
2) El acondicionador (pos 1) desde afuera en el corte y empujarlo
hasta que la junta del equipo contacte con el armario eléctrico
(pos 2). Los resortes a presión elástica (pos 4) en el lado
superior del equipo se enclavan y aseguran el equipo de una
posible caída.

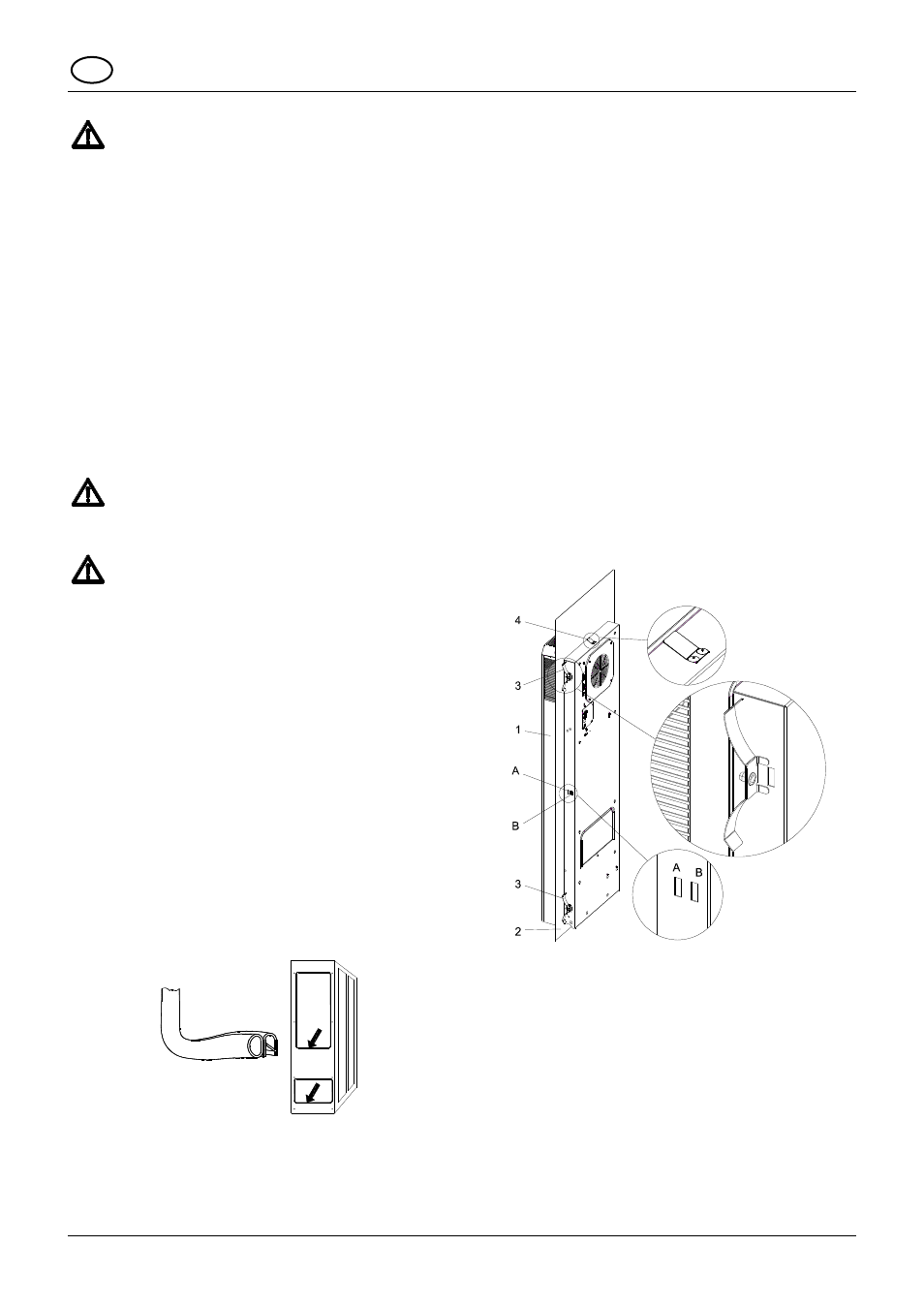

1 Acondicionador DTI
2 Pared o puerta del armario eléctrico
3 Resorte de fijación
4 Resorte a presión elástica
3) En el lado interior del armario eléctrico enclave los resortes de
fijación (pos. 3) adjuntos en el paquete de piezas en la carcasa
del acondicionador. Presione para ello los resortes con la mano
de forma que la doble lengüeta de retención se quede
asegurada en la cara interior del corte (pos. A9.
El caso de armarios eléctricos con bastidor reforzado coloque
los resortes de fijación en la cara interior del corte (pos. B)
4) La salida de emergencia de los condensados está en el fondo
del equipo.
5) En caso que el montaje del acondicionador se haya realizado
sin cubierta conecte el cable de puesta a tierra y el cable de
conexión al visualizador en la cubierta y monte la misma en el
acondicionador.
