I
Attenzione!
Qualora si abbia, in condizione di funzionamento normale,
una quantità eccessiva di quantità di condensa, controllare
le guarnizioni del quadro elettrico.
Per evitare quantità di condensa eccessive con quadro elet-
trico aperto, si consiglia l'installazione di un interruttore di
contatto sulla porta del refrigeratore che scatta all'apertura
della porta del quadro elettrico.
8 Montaggio
8.1 Generalità
• Il posto di montaggio del quadro elettrico deve essere seleziona-
to in modo da assicurare una adeguata aerazione del refrigerato-
re.
• La distanza delle apparecchiature (da altri apparecchi) o dalla
parete deve essere di almeno 200 mm.
• La circolazione dell'aria nel quadro elettrico non deve essere
impedita (da elementi costruttivi, ecc.).
• Il montaggio del refrigeratore può essere effettuato con o senza
calotta dell‘apparecchio (esterna). (L‘apparecchio non deve tro-
varsi sotto tensione).
• Il luogo di montaggio deve essere protetto contro una eccessiva
sporcizia.
Attenzione!
Quando il refrigeratore viene montato su una porta del qua-
dro elettrico ad armadio, occorre accertarsi che le cerniere
supportino il peso aggiuntivo e che il quadro elettrico ad ar-
madio non si ribalti neppure all‘apertura.
Attenzione! Esiste il pericolo di danneggiare l'attrezza-
tura del quadro elettrico con i truccioli (foratura, ecc.).
Quando le fessure necessarie nel quadro elettrico ad arma-
dio vengono realizzate soltanto per il montaggio dei refrige-
ratori, occorre impedire che trucioli giungano all‘interno del
quadro elettrico ad armadio apportando per esempio una
copertura.
Suggerimento
Per facilitare il montaggio in caso di apparecchi pesanti si possono
avvitare occhioni della gru M8 nel fissaggio superiore della calotta
dell‘apparecchio. In questo modo viene facilitato il montaggio ricor-
rendo ad una sola persona.
8.2 Installazione del refrigeratore a
montaggio laterale DTS
La superficie di fissaggio del quadro elettrico ad armadio è provvista
di un‘apertura (di aperture) e di fori per le aperture di passaggio
dell‘aria e per il fissaggio dell‘apparecchio in conformità al foglio
allegato.
L’illustrazione sul foglio allegato, mostra inoltre la posizione dei
collegamenti elettrici e delle aperture di passaggio dell’aria.
1) Ricavare l‘apertura(le aperture) e i fori per il refrigeratore nel
caso in cui questi non fossero già presenti nel quadro elettrico
ad armadio (vedi illustrazione sul foglio allegato).
Sbavare i bordi di taglio.
2) Inserire il profilo di tenuta sul bordo della lamiera dell‘apertura
(delle aperture). Inserire la guarnizione in modo tale che le e-
stremità di contatto si trovino in basso.
3) Avvitare le due viti accluse nella confezione in dotazione nei
punti di fissaggio superiori del refrigeratore. Sospendere
l‘apparecchio dall‘esterno sul quadro elettrico ad armadio ser-
vendosi delle viti.
4) Per il fissaggio del refrigeratore dal lato interno del quadro
elettrico ad armadio impiegare le viti, i dadi e le rondelle com-
prese nella confezione acclusa. Stringere a fondo gli elementi di
fissaggio fino a quando la guarnizione si comprime per assume-
re uno spessore di 2 mm.
5) Lo scarico di sicurezza per condensa si trova nel fondo dell'ap-
parecchio.
6) Nel caso in cui il montaggio del refrigeratore fosse avvenuto
senza calotta dell‘apparecchio, occorre connettere sulla calotta
il conduttore di terra e il cavo di collegamento verso l‘elemento
di segnalazione e montare la calotta sul refrigeratore.
7) Fissare il cavo in conformità allo schema di connessione (vedi
lato posteriore dell‘apparecchio) ai connettori ad innesto (confe-
zione acclusa) e all‘apparecchio.
8) Collegare elettricamente il refrigeratore (vedi paragrafo 8.4).
8.3 Montaggio del refrigeratore a incasso DTI
La superficie di fissaggio del quadro elettrico ad armadio presenta
un‘apertura rettangolare in conformità al foglio allegato.
L‘illustrazione sul foglio allegato, mostra la posizione delle aperture
di passaggio dell‘aria dopo il montaggio dell‘apparecchio.
1) Ritagliare l‘apertura per il refrigeratore nel caso in cui non fosse
ancora presente nel quadro elettrico ad armadio (vedi illustra-
zione sul foglio allegato).
Sbavare il bordo di taglio.
2) Posizionare il refrigeratore (pos. 1) dall‘esterno nell‘apertura e
farlo passare nell‘apertura fino all‘accostamento della guarnizio-
ne dell‘apparecchio al quadro elettrico ad armadio (pos. 2). Le
linguette a scatto (pos. 4) che si trovano sul lato superiore
dell‘apparecchio intervengono con uno scatto udibile e assicu-
rano l‘apparecchio contro la caduta.

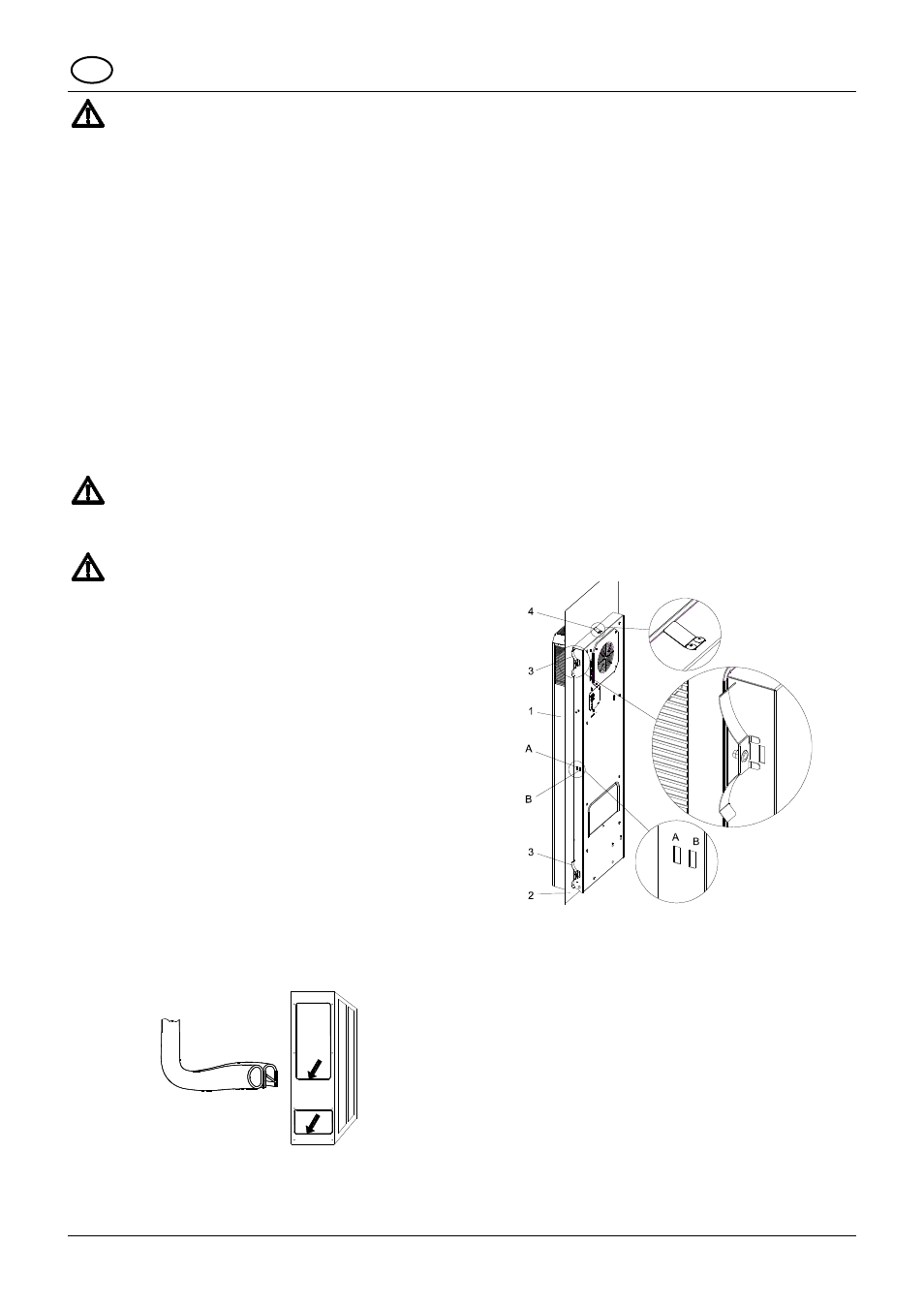

1 Refrigeratore DTI
2 Parete o porta del quadro elettrico ad armadio
3 Elemento elastico di fissaggio
4 Linguetta a scatto
3) Sul lato interno del quadro elettrico ad armadio, gli elementi
elastici di fissaggio compresi nella confezione acclusa (pos. 3)
devono intervenire a scatto nella carcassa del refrigeratore. A
questo scopo premere manualmente gli elementi elastici in mo-
do tale che l‘angolare di tenuta possa penetrare nell‘apertura
della carcassa (pos. A).
Per i quadri elettrici ad armadio con telaio di rinforzo, occorre
inserire gli elementi elastici di fissaggio nelle aperture posteriori
della carcassa (pos. B)
4) Lo scarico di sicurezza per condensa si trova nel fondo dell'ap-
parecchio.
5) Nel caso in cui il montaggio del refrigeratore fosse avvenuto
senza calotta dell‘apparecchio, occorre connettere sulla calotta
il conduttore di terra e il cavo di collegamento verso l‘elemento
di segnalazione e montare la calotta sul refrigeratore.
