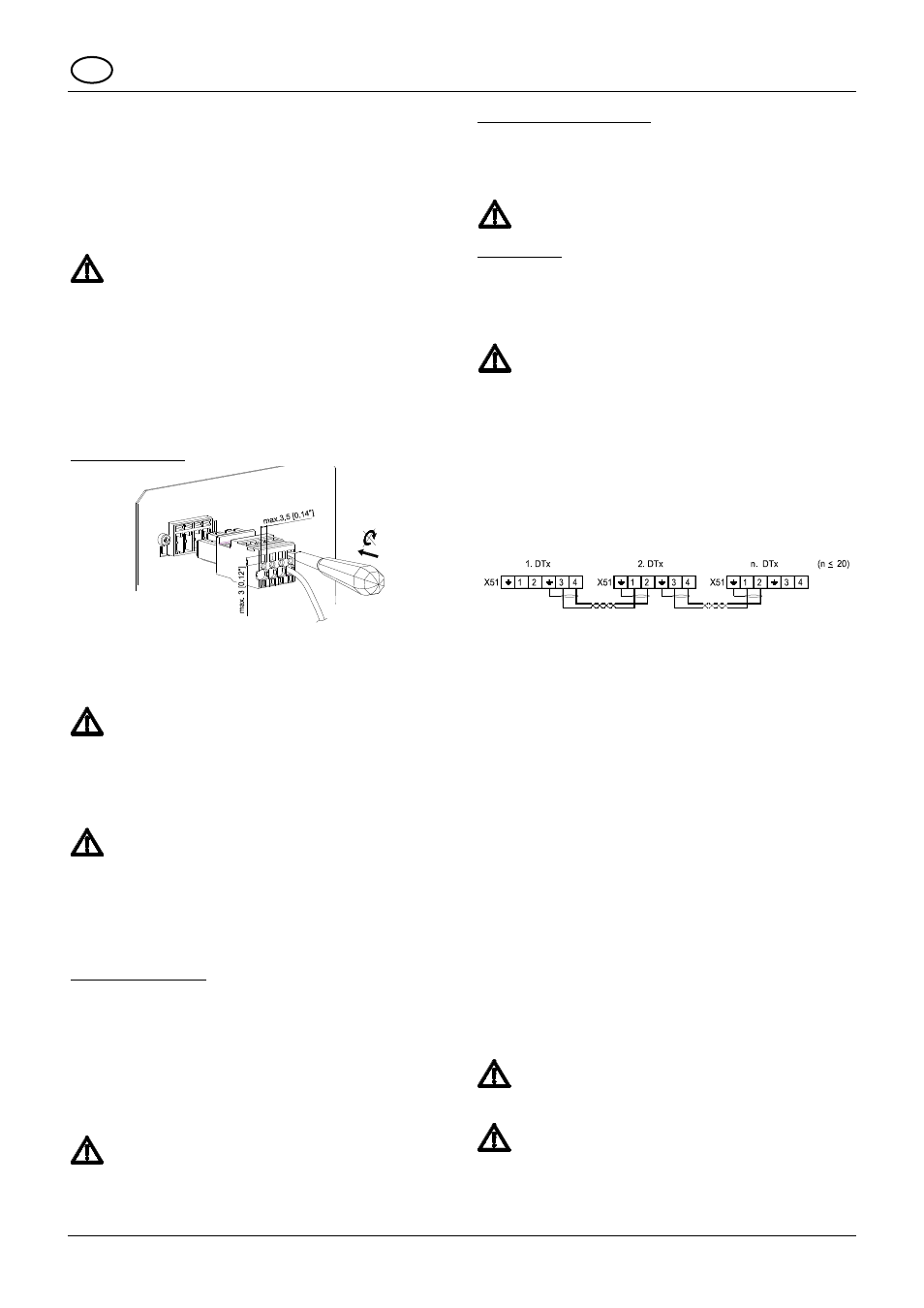

085 408 121a 54/60
E
6) Enchufe el cable de acuerdo a la ilustración de conexión (véase
lado trasero del equipo) en las clavijas (paquete adjunto) y
conéctelo al equipo.
Sección del conductor: de 0,5 a 2,5mm² o AWG20 - AWG14.
Tenga en cuenta las disposiciones relevantes al seleccionar la
sección del cable.
7) Conectar el acondicionador a la red. Véase a este respecto la
capítulo 8.4.
8.4 Conexión eléctrica
PRECAUCION!
• La unidad acondicionadora debe ser conectada a la red a través
de un mecanismo de desconexión con una separación de
contactos de por lo menos 3 mm cuando esté desconectado.
• No debe haber ningún control de temperatura instalado en serie
en el lado de la alimentación.
• Como protección de la red debe instalarse en serie el fusible
indicado en la placa de identificación.
• La conexión de energía y las reparaciones, cuando sean
necesarias, solamente pueden ser efectuadas por electricistas
cualificados y autorizados.
Acometida (red):
Tanto la tensión como la frecuencia de la red deben corresponder a
los valores nominales indicados en la placa de identificación de la
unidad acondicionadora.
• El cable de la línea de alimentación no está sujeto a
requerimientos especiales.
PRECAUCION! Una tensión demasiado alta pude dañar
la unidad acondicionadora.
A los acondicionadores les corresponde una tensión
nominal de 400 V/460 V. Como opción se pueden conectar
algunos equipos a otra tensión de alimentación diferente de
la tensión estándar de 400 V/460 V (Para rango de
tensiones véase la hoja adjunta). Para esto, deben soltarse
los cables de alimentación del transformador primarario.
PRECAUCION! El giro incorrecto de rotación puede
dañar la unidad acondicionadora.
Antes de la puesta en marcha de un equipo de corriente
trifásica compruebe el sentido de giro del campo giratorio
para evitar dañar el compresor. El sentido de giro tiene que
ser a la derecha (en el sentido de las agujas del reloj).
La conexión correcta se indica por un LED iluminado en la
zona de conexión. Si el LED parpadea o está apagado, se
deben revisar las conexiones
Contacto de puerta:
El contacto de puerta a baja tensión se suministra con el
acondicionador (<20V, 20 mA).
• Para evitar interferencias se recomienda utilizar un cable
apantallado con líneas torcidas por parejas. La pantalla se
puede colocar lateralmente en el borne PE previsto para ello en
el acondicionador.
• Si no es posible el empleo de cables apantallado, verificar que el
cable no pase cerca de posibles funtes de interferencias (p.e.
líneas de suministro, componentes con radiación
electromagnética aumentada).
PRECAUCION! No se debe aplicar una tensión externa.
Si no se emplea ningún interruptor de contacto de puerta se
tienen que puentear los contactos de unión.
Mensaje de fallo general:
Para la conexión de la línea de mensajes de fallo hay 2 contactos
de unión y/o lineas de conexión disponibles (véase esquem
eléctrico en la Hoja Técnica Suplementaria).
La instalación de la línea de indicación de fallos no tiene exigencias
especiales.
PRECAUCION! La carga máxima del contacto es 230V,
1A.
Multimaster: (Opcional, sólo para equipos con el
Multi-controlador)
Para la conexión de las líneas multimaster hay a disposición 2
contactos de unión (entrada y salida) (véase esquema de conexión
en la parte trasera del equipo). Los contactos son alimetados a baja
tensión (< 20V, 20mA) desde el acondicionador.
PRECAUCION! No se debe aplicar una tensión externa.
• Para evitar interferencias se recomienda utilizar un cable
apantallado con líneas torcidas por parejas. La pantalla se
puede colocar lateralmente en el borne PE previsto para ello en
el acondicionador.
• Si no es posible el empleo de cables apantallado, verificar que el
cable no pase cerca de posibles funtes de iterferencias (p.e.
líneas de suministro, componentes con radiación
electromagnética aumentada.
• Un máximo de 20 unidades pueden ser controlar a través del
bus.
Esquema del bloque del cableado del Multimaster:
Para más información, véase el capítulo 10.8 (Bus multimaster)
9 Condiciones de funcionamiento
• La tensión debe de estar dentro del ± 10 % del valor indicado.
La frecuencia debe de estar dentro de 3 ± Hz del valor indicado.
• La temperatura ambiente debe de permanecer por debajo de los
55°C. Consulte las opciones en la hoja informativa adicional.
• Usar la unidad de forma que la capacidad de enfriamiento sea a
la adecuada para la demanda real.
• Usar únicamente el refrigerante indicado.
• Usar solamente repuestos originales.
10 Puesta en marcha y funcionamiento
10.1 Generalidades
El acondicionador está equipado con un control electrónico. A
través del sensor de temperatura se registra la temperatura del aire
aspirado del interior del armario eléctrico. A través de un interruptor
de codificación en la tarjeta controladora se pueden ajustar las
diferentes temperaturas nominales del armario eléctrico así como
las temperaturas límites superiores (véase hoja adjunta).
En equipos con controlador múltiple, la configuración se efectúa a
través del cable USB y el software de configuración ECoolPLANT
que incluye el software de los controladores USB.
En caso de sobrepasarse la temperatura límite se activa un
mensaje de fallo. En el caso de los equipos con un controlador tipo
multicontrolador se puede supervisar también la temperatura límite
inferior.
PRECAUCION!
Las condiciones ambiente y la temperatura en el armario
eléctrico deben ajustarse a los valores indicados en la hoja
adjunta.
PRECAUCION! Baja transmisión de calor en el
intercambiador de calor del circuito externo
(condensador).
La unidad acondicionadora solo puede trabajar con la
carcasa colocada, de otro modo el calor disipado en el
condensador es insuficiente y la unidad puede dañarse.
