D
085 408 121a 4/60
3 Lieferumfang und Optionen
3.1 Lieferumfang
Der Lieferumfang besteht aus:
• Kühlgerät,
• Betriebsanleitung,
• Technisches Datenblatt,
• Beipack (je nach Gerätetyp u.a. Dichtung, Befestigungsmaterial,
elektrische Steckverbinder),
• gegebenenfalls Sonderzubehör.
3.2 Optionen
Folgende Teile können gesondert bestellt werden:
• Filteradapter,
• Vliesfilter, (Filteradapter notwendig)
• Faltenfilter, (Filteradapter notwendig)
• Metallfilter, (Filteradapter notwendig)
• weitere Optionen auf Anfrage oder gemäß Katalog.
4 Allgemeine Angaben
• Altgeräte können von Pfannenberg fachgerecht entsorgt werden.
Die Anlieferung an eines unserer Herstellwerke hat kostenfrei zu
erfolgen.
• Alle Pfannenberg-Kühlgeräte sind frei von
– Silikonverbindungen,
– PCT,
– Asbest,
– Formaldehyd,
– Cadmium,
– benetzungsstörenden Substanzen.
• Alle Kühlgeräte sind ROHS-konform.
• Alle Kühlgeräte werden im Werk nach UVV-BGV D4 auf Dicht-
heit geprüft.
• Alle Kühlgeräte werden vor der Auslieferung im Werk einer
elektrischen Sicherheitsprüfung unterzogen. Damit entfällt nach
UVV-BGV A2, §5 (4) die Verpflichtung des Betreibers, vor der
ersten Inbetriebnahme eine Prüfung der elektrischen Anlage des
Kühlgerätes auf ordnungsgemäßen Zustand durchzuführen oder
durchführen zu lassen.

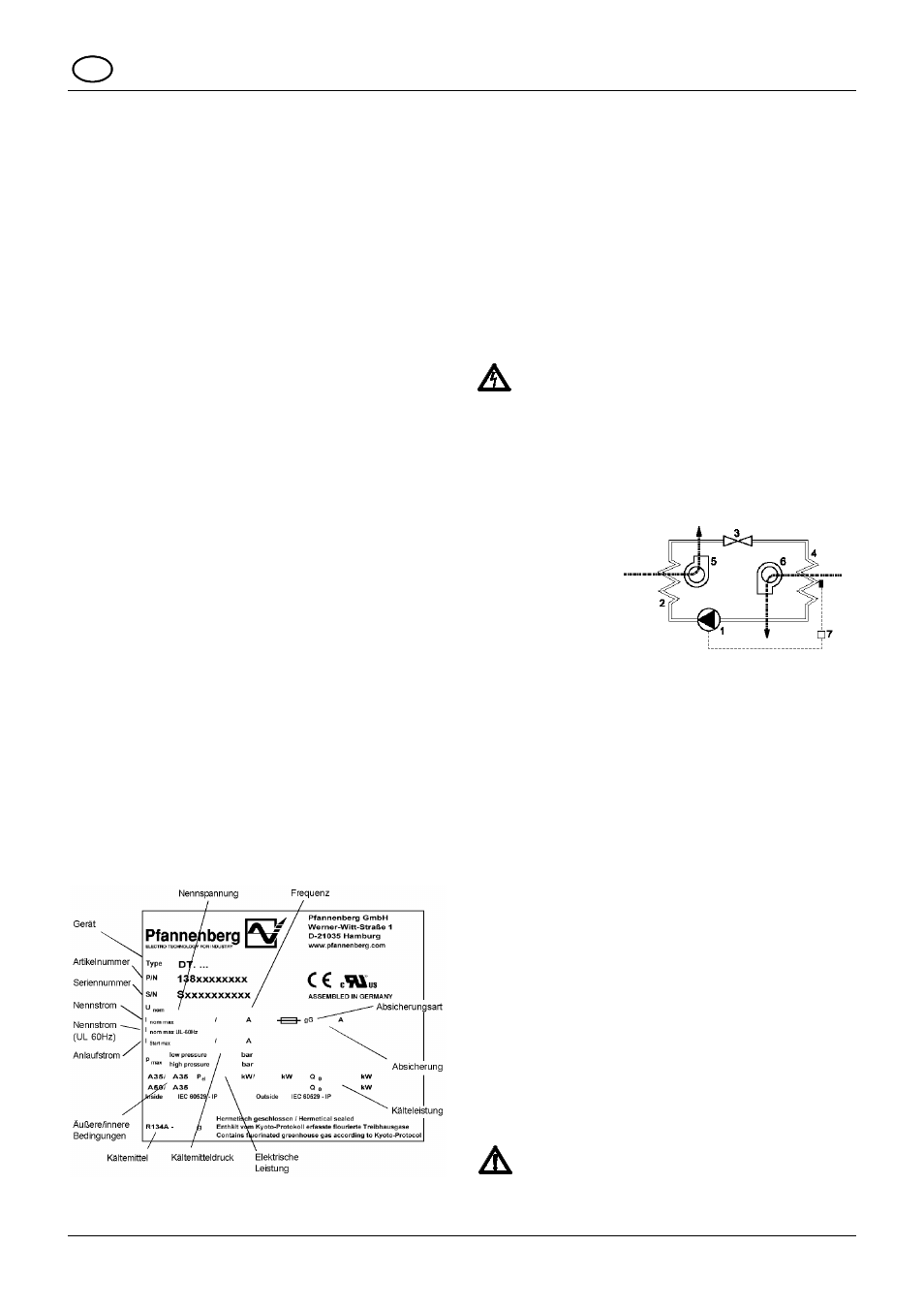

5 Typenschild und technische Daten
Für die Installation und Wartung die Angaben auf dem Typenschild
beachten, dieses befindet sich auf der Gehäuserückseite des Kühl-
gerätes.
Die detaillierten technischen Daten des Kühlgerätes finden Sie im
separaten technischen Datenblatt oder auf unserer Homepage
(www.pfannenberg.com).
6 Sicherheit
Pfannenberg-Kühlgeräte sind für die Wärmeableitung aus Schalt-
schränken (IP 54) konzipiert. Bei jeder Kühlung kann Kondenswas-
ser anfallen.
Das Kühlgerät ist nur für den stationären Betrieb geeignet.
Das Kühlgerät darf nur in den auf dem separaten technischen Da-
tenblatt angegebenen Umgebungsbedingungen betrieben werden.
Das Kühlgerät ist weitgehend wartungsfrei (siehe Abschnitt 11).
Jede andere Nutzung gilt als nicht bestimmungsgemäß und hat den
Verlust der Gewährleistung zur Folge.
Die elektrische Ausrüstung muss regelmäßig kontrolliert werden.
Mängel, wie lose Verbindungen bzw. angeschmorte Kabel, müssen
sofort beseitigt werden.
Arbeiten am Kältesystem und an den elektrischen Bauteilen dürfen
nur vom autorisierten Fachpersonal durchgeführt werden. Es sind
die entsprechenden Sicherheits- und Umweltschutzvorschriften zu
beachten.
Gefahr!
Schalten Sie vor Reinigungs- und Wartungsarbeiten das
Kühlgerät spannungsfrei.
Es dürfen nur Original-Ersatzteile verwendet werden. Ersatzteile
finden Sie im separaten technischen Datenblatt oder unter
www.pfannenberg-spareparts.de.
7 Funktion
7.1 Funktionsprinzip
1 Verdichter
2 Wärmetauscher
(Verflüssiger)
3 Expansionsventil
4 Wärmetauscher
(Verdampfer)
5 Gebläse äußerer Kreis
6 Gebläse innerer Kreis
7 elektronische Steuerung mit Temperaturfühler
Das Kältemittel wird durch den Kompressor (1) auf einen hohen
Druck verdichtet. Dabei steigt die Temperatur an. Im Verflüssiger (2)
wird die Wärme an die Umgebungsluft abgegeben, dabei verflüssigt
sich das Kühlmittel. Das Verflüssigergebläse (5) saugt die Raumluft
durch den Verflüssiger und gibt sie wieder an die Umgebung ab.
Beim Passieren des Expansionsventiles (3) erfährt das Kühlmittel
einen Druckabfall. Im Verdampfer (4) nimmt das Kühlmittel Wärme
aus der Schaltschrankinnenluft auf und verdampft. Dadurch wird die
Luft im Inneren des Schaltschrankes gekühlt. Gleichzeitig wird die
Schaltschrankinnenluft entfeuchtet. Das Verdampfergebläse (6)
saugt die Schaltschrankinnenluft über den Verdampfer ab und führt
diese dem Schaltschrank gekühlt wieder zu.
Das Kühlgerät wird elektronisch gesteuert. Dazu erfasst ein Tempe-
raturfühler die Temperatur der angesaugten Schaltschrankinnenluft
(7).
Das verwendete Kältemittel ist für die Ozonschicht unschädlich und
es ist schwer entzündbar.
7.2 Kondensat
Bei der Abkühlung am Verdampfer fällt die der Luft entzogene
Feuchtigkeit als Kondensat an. Um Schäden am Schaltschrank und
am Kühlgerät zu vermeiden, muss das Kondensat abgeführt wer-
den.
Das Kondensat wird über eine integrierte Kondensatverdunstung
an die Umgebung verdunstet. Aus Sicherheitsgründen befindet sich
an der Kondensatverdunstung ein Ablaufstutzen, an dem sich ein
Ablaufschlauch befindet.
Um eventuell anfallendes Kondensat gezielt aufzufangen, ist eine
Kondensatsammelflasche als Zubehör erhältlich (Art-Nr.
18314000100).
Ein übermäßiger Kondensatanfall ist z. B. möglich, wenn der
Schaltschrank nicht dicht ist oder die Innentemperatur des Schalt-
schrankes häufig unter dem Taupunkt liegt.
Achtung!
Sollte während des normalen Betriebszustandes ungewöhn-
lich viel Kondensat anfallen, überprüfen Sie die Dichtungen
am Schaltschrank.
