085 408 121a 46/60
I
6) Fissare i cavi ai connettori (confezione acclusa) in conformità
allo schema delle connessioni (vedi lato posteriore
dell‘apparecchio) e collegarli l‘apparecchio.
- Sezione cavi: 0,5 – 2,5mm² , oppure. AWG20 - AWG14 (Sce-
gliere la sezione dei cavi in rispetto delle normative in materia!)
7) Eseguire l’allacciamento elettrico del refrigeratore (vedi paragra-
fo 8.4).
8.4 Allacciamento elettrico
Attenzione!
• Il refrigeratore deve essere allacciato alla rete di alimentazione
tramite un disgiuntore avente, almeno, un'apertura del contatto
da 3 mm ed in condizione spenta.
• Il refrigeratore non deve essere provvisto di un controllo della
temperatura sul lato di alimentazione.
• Deve essere utilizzato un fusibile, le cui caratteristiche sono
riportate nella targhetta.
• L'allacciamento elettrico e le riparazioni eventuali possono esse-
re eseguite esclusivamente da personale specializzato, debita-
mente autorizzato.
Allacciamento (alla rete):
La tensione e la frequenza della rete di alimentazione devono corri-
spondere ai valori nominali riportati nella targhetta del refrigeratore.
• La posa del cavo di collegamento non deve rispondere a partico-
lari requisiti.
Attenzione! Il refrigeratore può essere danneggiato a
causa di una tensione troppo elevata.
Riguarda i refrigeratori per tensione nominale da 400 V/460
V. In alternativa alcuni apparecchi diversi dallo standard
(400 V/460 V) possono essere allacciati ad una tensione di
rete diversa (Per il campo di tensione vedi il foglio allegato).
A tale scopo il conduttore d‘alimentazione lato primario del
trasformatore dev‘essere invertito nei collegamenti.
Attenzione! Possibilità di danni al refrigeratore causata
da direzione di rotazione errata.
Prima della messa in funzione di un apparecchio a corrente
alternata, occorre controllare il senso di rotazione del campo
rotante per impedire la distruzione del condensatore. Il sen-
so di rotazione dev‘essere destrorso (in senso orario La cor-
retta assegnazione delle connessioni è indicata da un LED
nell'area connessioni. Se il LED è spento o lampeggiante,
verificare l'assegnazione delle connessioni.
Contatto porta:
Il contatto della porta viene alimentato dal refrigeratore con una
bassa tensione (< 20V, 20 mA).
• Al fine di evitare eventuali effetti di disturbo, si consiglia di utiliz-
zare un cavo schermato con conduttori twistati a coppie. Lo
schermo può essere applicato da un solo lato sul morsetto PE
previsto a questo scopo sul refrigeratore.
• Qualora non sia possibile utilizzare cavi schermati, predisporre
una posa dei cavi non nelle dirette prossimità di fonti di disturbo
(cavi di alimentazione, componenti ad elevata irradiazione elet-
tromagnetica, ecc.).
Attenzione! Non applicare tensioni esterne
Se non usa alcun interruttore di contatto porta, i contatti di
collegamento devono essere cortocircuitati.
Segnalazione collettiva di disturbo:
Per il collegamento della linea di segnalazione dei disturbi sono a
disposizione due contatti di collegamento (vedi schema delle con-
nessioni sul lato posteriore della carcassa).
Per la posa del cavo di trasmissione dei segnali di guasto non sono
richiesti particolari requisiti.
Attenzione! sul contatto non dev’essere applicata una
tensione superiore a 230V, 1A.
Multimaster: (opzionale solo per apparecchi con Multi-Controller)
Per il collegamento delle linee multimaster sono a disposizione
rispettivamente due contatti di collegamento (lato entrata e lato
uscita) (vedi schema delle connessioni sul lato posteriore della
carcassa). Icontatti vengono alimentati dal condizionatore con una
bassa tensione (<20V, 20 mA).
Attenzione!
non applicare tensioni esterne.
• Al fine di evitare eventuali effetti di disturbo, si consiglia di utiliz-
zare un cavo schermato con conduttori twistati a coppie. Le
schermature possono essere applicate anche bilateralmente sui
morsetti in PE dei condizionatori da collegare.
• Qualora non sia possibile utilizzare cavi schermati, predisporre
una posa dei cavi non nelle dirette prossimità di potenziali fonti di
disturbo (cavi di alimentazione, componenti ad elevata irradia-
zione elettromagnetica, ecc.).
• Per mezzo del bus professionale multimaster è possibile far
funzionare al massimo 20 apparecchi

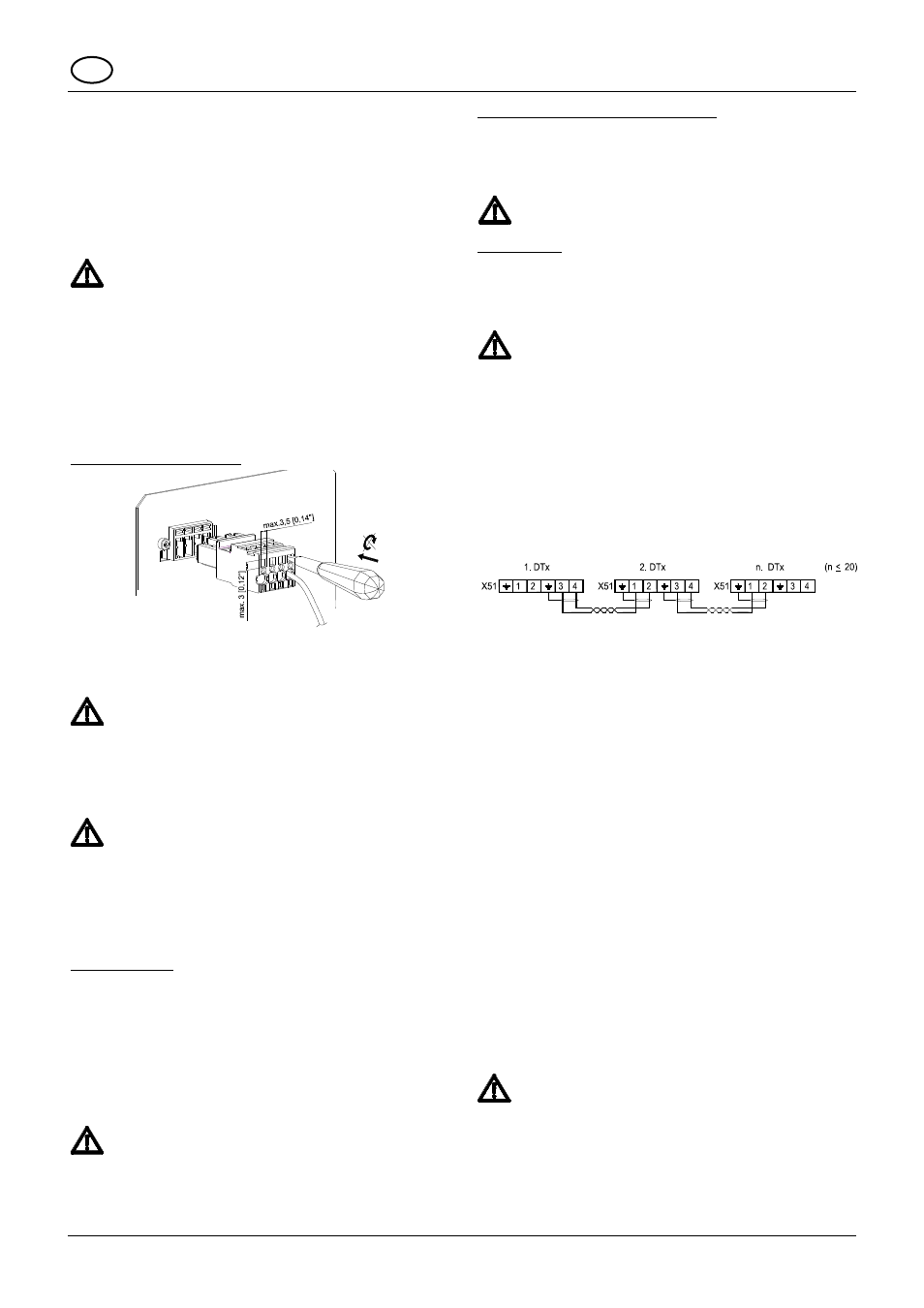

Diagramma schematico del cablaggio del Multimaster:
Per maggiori informazioni, vedere il capitolo 10.8 (Multimasterbus)
9 Condizioni d'impiego
• La tensione deve stare entro ± 10 % dei valori nominali.
La frequenza deve essere entro ± 3 Hz dei valori nominali ripor-
tati nella targhetta.
• La temperatura ambiente dovrà essere inferiore ai 55 °C (per
opzioni vedi al foglietto allegato).
• L'apparecchiatura deve essere montata in modo che la resa
refrigerante dichiarata possa coprire le esigenze di funzionamen-
to dell'impianto stesso.
• È essenziale utilizzare esclusivamente il refrigerante raccoman-
dato.
• Si devono utilizzare esclusivamente parti di ricambio originali.
10 Messa in funzione e funzionamento
10.1 Generalità
Il refrigeratore è provvisto di un comando elettronico. Mediante una
termosonda viene rilevata la temperatura dell‘aria interna del quadro
elettrico ad armadio. Mediante un interruttore codificatore sulla
piastrina di comando possono essere impostate diverse temperatu-
re nominali prestabilite per il quadro elettrico ad armadio, nonché
temperature limite (vedi foglio allegato). Negli apparecchi con multi-
controller, l'impostazione avviene a mezzo del cavo USB e del
software di configurazione ECoolPLANT (compresi i driver per
USB). Il superamento della temperatura limite comporta l‘intervento
di un segnale di disturbo. In caso di apparecchi con Multi-Controller
è inoltre possibile controllare una temperatura limite inferiore.
Attenzione!
Le condizioni ambientali e le temperature interne del quadro
elettrico devono essere conformi ai valori riportati nel fogliet-
to allegato.
