144-pin lqfp package dimensions, Figure 35. 144-pin lqfp package drawing, Table 16. 144-pin package dimensions – Cirrus Logic CS61880 User Manual
Page 70

CS61880
70
DS450PP3
22. 144-PIN LQFP PACKAGE DIMENSIONS
Table 16. 144-Pin Package Dimensions
INCHES
MILLIMETERS
DIM
MIN
NOM
MAX
MIN
NOM
MAX
A
---
0.55
0.063
---
1.40
1.60
A1
0.002
0.004
0.006
0.05
0.10
0.15
B
0.007
0.008
0.011
0.17
0.20
0.27
D
0.854
0.866 BSC
0.878
21.70
22.0 BSC
22.30
D1
0.783
0.787 BSC
0.791
19.90
20.0 BSC
20.10
E
0.854
0.866 BSC
0.878
21.70
22.0 BSC
22.30
E1
0.783
0.787 BSC
0.791
19.90
20.0 BSC
20.10
e*
0.016
0.020
0.024
0.40
0.50 BSC
0.60
∝
0.000°
4°
7.000°
0.00°
4°
7.00°
L
0.018
0.024
0.030
0.45
0.60
0.75
* Nominal pin pitch is 0.50 mm Controlling dimension is mm. JEDEC Designation: MS022
E1
E
D1
D
1
e
L
∝
B
A1
A

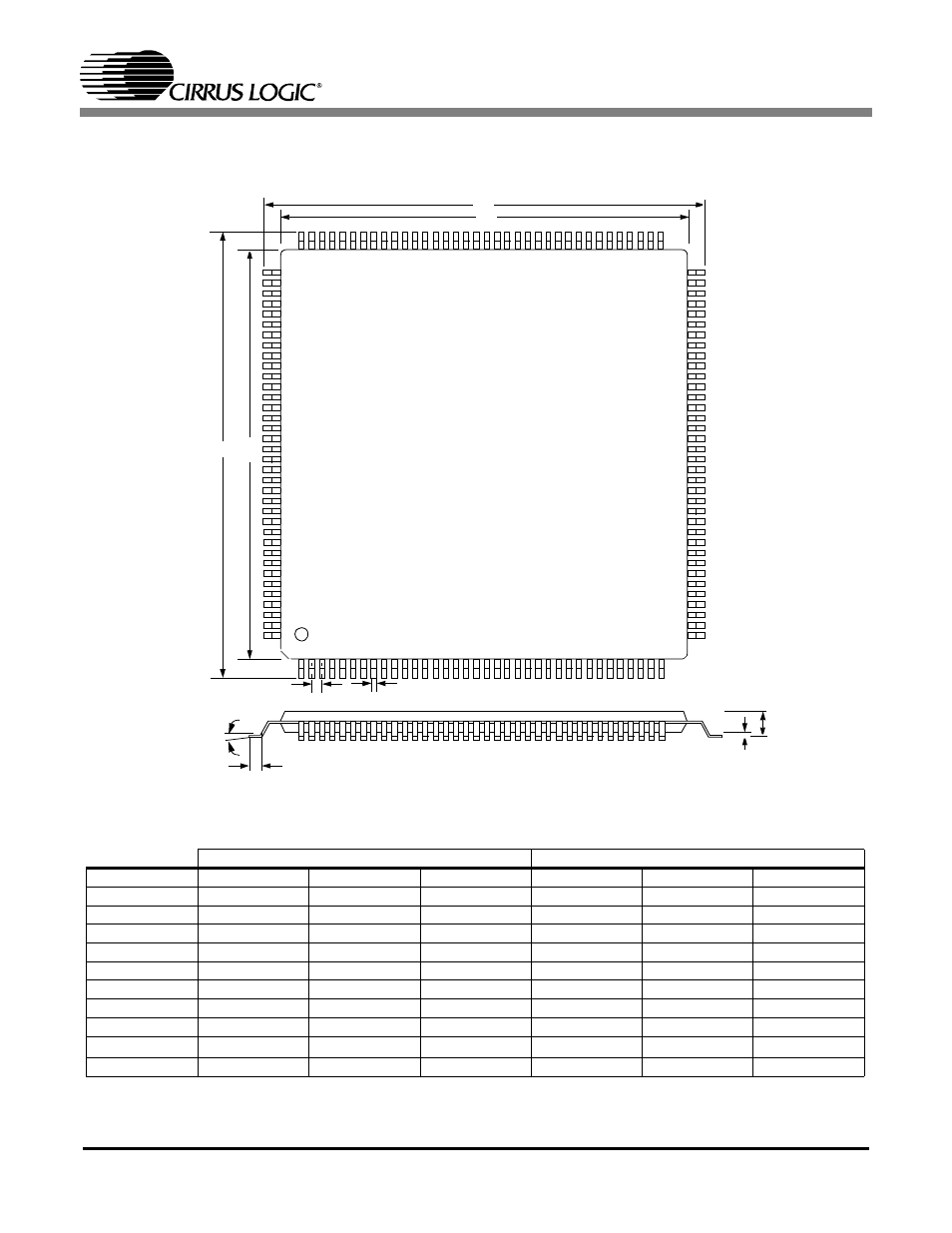

Figure 35. 144-Pin LQFP Package Drawing
