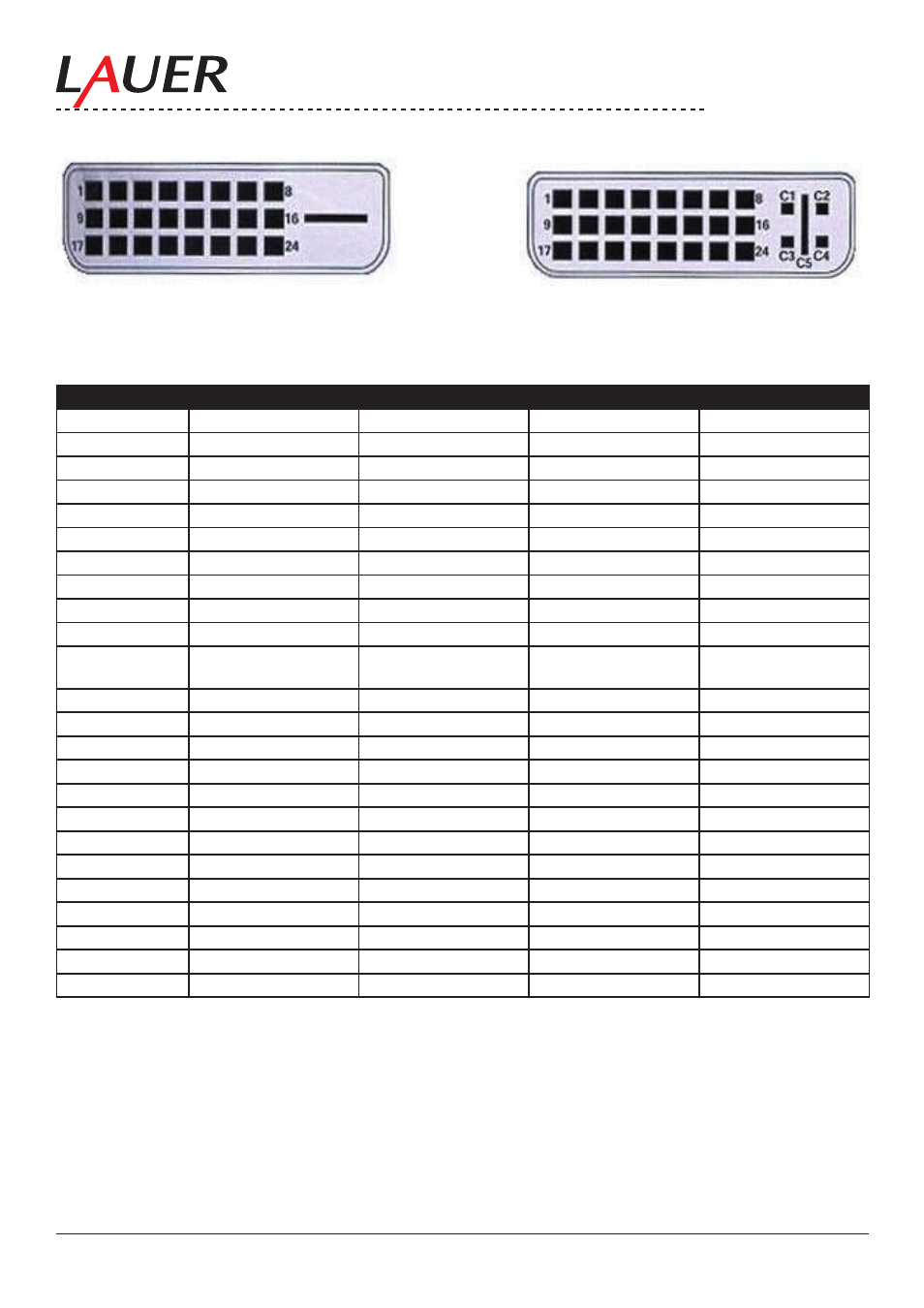

7.6.1. DVI connection
DVI-D (only digital) DVI-I (integrated, analog and digital)
Pin Function Pin Function
01 TDMS-Data 2- C1 Analog: Red
02 TDMS-Data 2+ C2 Analog: Green
03 Shield TDMS-Data 2,4 C3 Analog: Blue
04 TDMS-Data 4- C4 Analog: H-Sync
05 TDMS-Data 4+ C5 Analog: Ground
06 DDC clock
07 DDC Data
08 Analog: V-Sync
09 TDMS-Data 1-
10 TDMS-Data 1+
11 Shield TDMS-Data
1, 3
12 TDMS-Data 3-
13 TDMS-Data 3+
14 +5 Volt
15 Ground for +5 Volt
16 Hotplug-Detect
17 TDMS-Data 0-
18 TDMS-Data 0+
19 Shield TDMS-Data 0,5
20 TDMS-Data 5-
21 TDMS-Data 5+
22 Shield TDMS-clock
23 TDMS-clock +
24 TDMS-clock –
