- 7

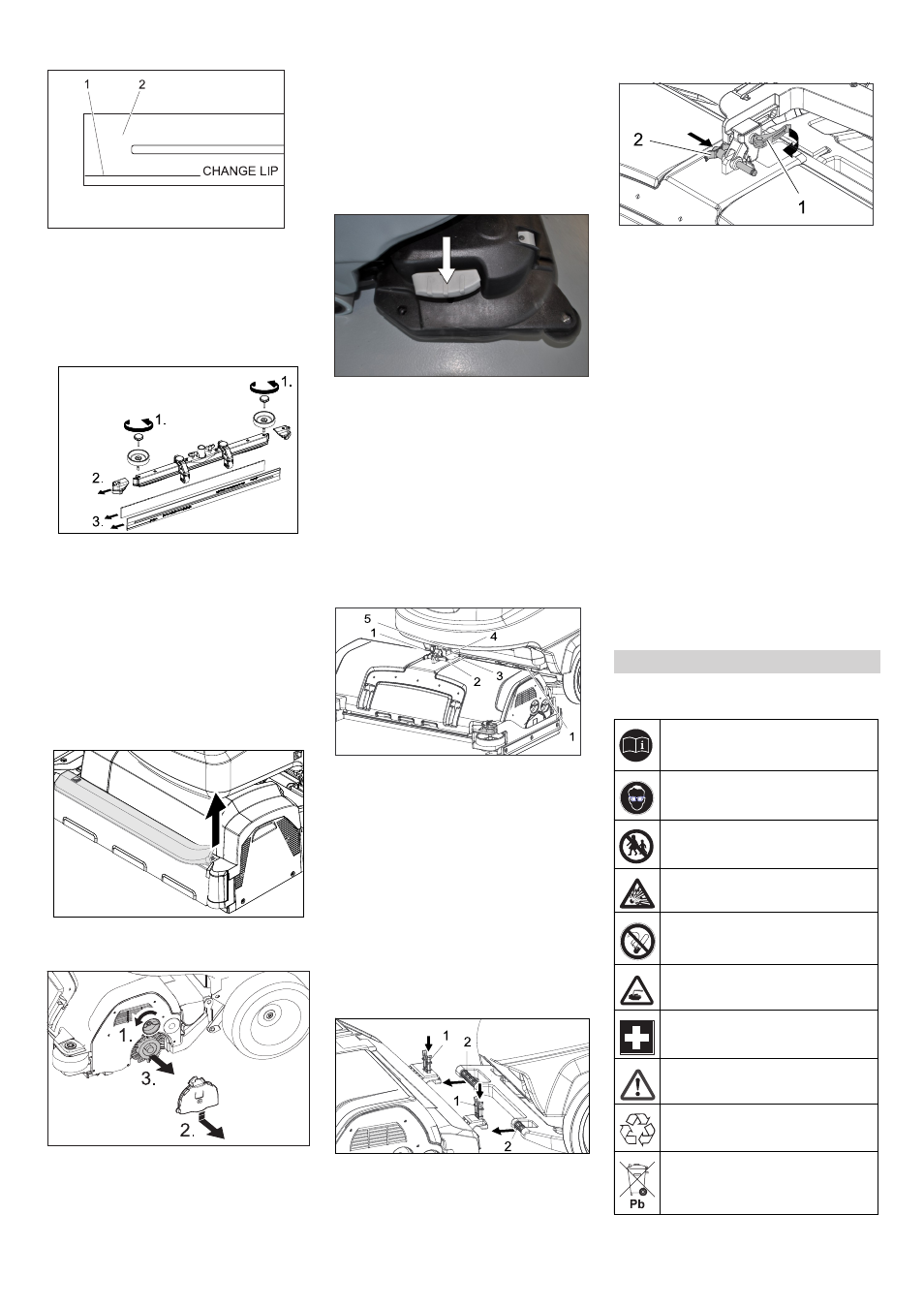

1 Slitagemærke
2 Sugelæbe
Sugelæberne skal udskiftes eller vendes,
hvis de er slidt op til slitagemærket.

Tag sugebjælken af.
 Skru stjernegrebene ud.
 Tag kunststofdelene af.
 Tag sugelæberne af.
 Skub de nye eller vendte sugelæber
ind.
 Sæt kunststofdelene på.
 Skru stjernegrebene i og spænd dem
fast.
 Træk gummilisten af og rens renden
med en klud. Tryk gummilisten regel-
mæssigt på igen efter rensningen.
 Løft rensehovedet.
 Løsn lejelågets låseanordning.
 Tryk lejelåget nedad og fjern det.
 Træk børstevalse ud.
Bemærk: Udskift børstevalserne, hvis
børstens længde er 10 mm.
 Isæt ny børstevalse.
 Fastgør lejedækslet i omvendt række-
følge.
 Gentag processen på den modstående
side.
 Løft rensehovedet.
 Tryk pedalen til børsteskift nedad ud
over modstanden.
 Træk skivebørsten ud under renseho-
vedets side.
 Hold den nye skivebørste under renseho-
vedet, tryk den opad og lad den gå i hak.
 Skub maskinen ca. 2 m frem så styre-
rullerne viser tilbage.
 Træd pedalen til sænkning af rensehove-
det en lille smule nedad og bevæg den så
til venstre. På den måde frigives pedalen.
Lad pedalen langsomt gå opad.
Rensehovedets løftearm sænkes.
1 Fjederelement
2 Låsestift
3 Afdækning klemmekasse
4 Låsemekanisme låsestift
5 Excenterhåndtag
 Fjern afdækningen af klemmekassen.
 Læg rensehovedet i midten under ma-
skinen.
 Forbind rensehovedets strømkabel
med maskinen.
 Monter afdækningen af klemmekassen.
 Forbind slangekoblingen på renseho-
vedet med slanen på maskinen.
1 Fjederelement
2 Bøjle

Skub skubbebøjlen ind i rensehovedets
holder.
 Tryk fjederelementet nedad og lad det
gå i hak.
1 Excenterhåndtag
2 Låsestift
 Åbn excenterhåndtaget af den forsky-
delige holder på løftearmen.
 Tryk rensehovedet helt imod skubbe-
bøjlen.
Bemærk: jo mindre spillerum renseho-
vedet har efter fastgøringen, desto fær-
re vibrationer opstår under rensningen.
 Forskyd holderen, sæt låsestiften i og
lad den gå i hak.
 Excenterhåndtaget igen.
 Drej vandtanken helt ned og kontroller
låsemekanismen.
Afmonteringen foregår som monteringen,
men i omvendt rækkefølge.
Forsigtig
Ved afmontering af rensehovedet kan maski-
nen blive ustabil, hold øje med stabiliteten.
Læg evt. noget under i bagen og sikr ma-
skinens således mod at vælte.
Overhold altid nedenstående advarsels-
henvisninger ved håndtering af batterier:
Udskift sugelæberne eller vend dem
Rense vandfordelerens rende
Udskiftning af børstevalser
Udskiftning af skivebørster
Montere rensehovedet
Afmontere rensehovedet
Batterier
Følg anvisningerne på batterierne,
i brugsanvisningen og i køretøjets
driftsvejledning
Brug øjenværn
Hold børn væk fra syre og batterier
Eksplosionsfare
Gnister, åben ild og rygning forbudt
Ætsningsfare
Førstehjælp
Advarselsnotat
Bortskaffelse
Smid ikke batterier i affaldstønden
87 DA
