- 2

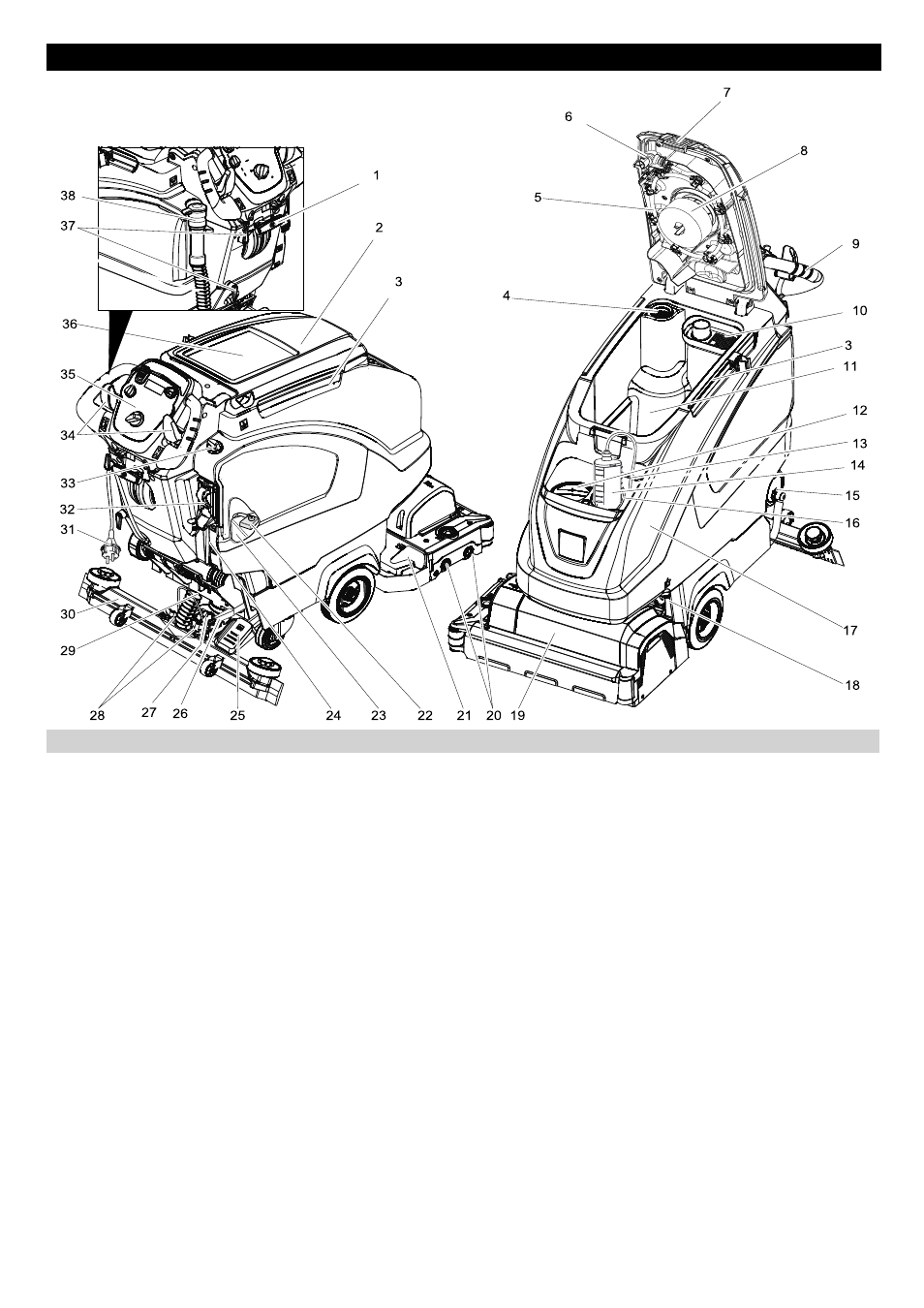

1 Alavanca de abaixamento da barra de
aspiração
2 Tampa do depósito de água suja
3 Calha de imobilização para Homebase
4 filtro de fiocos
5 Sistema de lavagem do depósito de
água suja (opção)
6 Fecho flexível do sistema de lavagem
(opção)
7 Bloqueio do depósito de água suja
8 Flutuador
9 Alavanca de avanço
10 Filtro para sujidade grossa
11 depósito de água suja
12 Abertura de enchimento do depósito de
água limpa
13 Tubo de aspiração do detergente de
limpeza (apenas na variante DOSE)
14 Garrafa do detergente de limpeza (ape-
nas na variante DOSE)
15 Fecho do depósito de água limpa com
filtro
16 Suporte da garrafa do detergente de
limpeza
17 Tanque de água fresca
18 Travamento do depósito
19 Cabeça de limpeza (figura simbólica) *
20 Cilindros das escovas (variante BR),
Escovas de disco (variante BD) *
21 Contentor para lixo grosso (só BR)
22 Fusível de polarização da bateria
23 Bateria *
24 Indicação do nível de água limpa
25 Pedal para levantar/baixar a cabeça de
limpeza
26 Alavanca para o ajuste da pressão de
encosto das escovas
27 Manípulo rotativo para inclinar a barra
de aspiração
28 Porcas de orelhas para fixar a barra de
aspiração
29 Tubo flexível de aspiração
30 Barra de aspiração.*
31 Cabo de conexão para o carregador de
baterias
32 Sistema automático de enchimento do
depósito de água limpa (opção)
33 Botão de regulação da quantidade de
água
34 alavanca de marcha
35 Painel de comando
36 Área de armazenamento para o con-
junto de limpeza "Homebase Box"
37 Gancho de cabo
38 Mangueira de descarga da água suja
com o dispositivo de dosagem
* não faz parte do equipamento original
– Os elementos de comando para o pro-
cesso de limpeza são amarelos.
– Os elementos de comando para a ma-
nutenção e o serviço são cinza claros.
Elementos de comando e de funcionamento
Figura da varredora-aspiradora
Identificação da cor
