2
1 Páka spustenia sacej nadstavby
2 Kryt nádrže znečistenej vody
3 Upevňovacia lišta pre Homebase
4 Filtračné sito
5 Nádrž na znečistenú vodu vyplachova-
cí systém (voľba)
6 Pružný uzáver vyplachovacieho systé-
mu (voľba)
7 Zablokovanie nádrže na znečistenú
vodu
8 Plavák
9 Posuvná rukoväť
10 Sitko na hrubú načistotu
11 Nádrž znečistenej vody
12 Plniaci otvor nádrže na čistú vodu
13 Vysávacia hadica na čistiaci prostrie-
dok (len variant DOSE)
14 Fľaša na čistiaci prostriedok (len variant
DOSE)
15 Uzáver nádrže na čistú vodu s filtrom
16 Držiak na fľašu na čistiaci prostriedok
17 Nádrž na čistú vodu
18 Uzavretie nádrže
19 Čistiaca hlava (symbolický obrázok) *
20 Valcové kefy (variant BR), kotúčové
kefy (variant BD) *
21 Nádrž na hrubé nečistoty (iba BR)
22 Poistka pólu batérie
23 Batéria *
24 Zobrazenie stavu naplnenia čistou vo-
dou
25 Pedál na zdvihnutie/spustenie čistiacej
hlavy
26 Páčka na nastavenie prítlaku kefiek
27 Otočná rukoväť na sklonenie nasáva-
cieho nosníka
28 Krídlové matice na upevnenie sacej
nadstavby
29 Vysávacia hadica
30 Sací nadstavec *
31 Spojovací kábel nabíjačky
32 Automatické plnenie nádrže na čerstvú
vodu (voľba)
33 Regulačná hlava množstva vody
34 Plynový pedál
35 Ovládací panel
36 Odstavná plocha pre čistiacu súpravu
„Homebase Box“
37 Hák na kábel
38 Vypúšťacia hadica na znečistenú vodu
s dávkovacím zariadením
* nie je v rozsahu dodávky
–
Ovládacie prvky pre čistiaci proces sú
žlté.
–
Ovládacie prvky pre údržbu a servis sú
svetlosivé.
Ovládacie a funkčné prvky

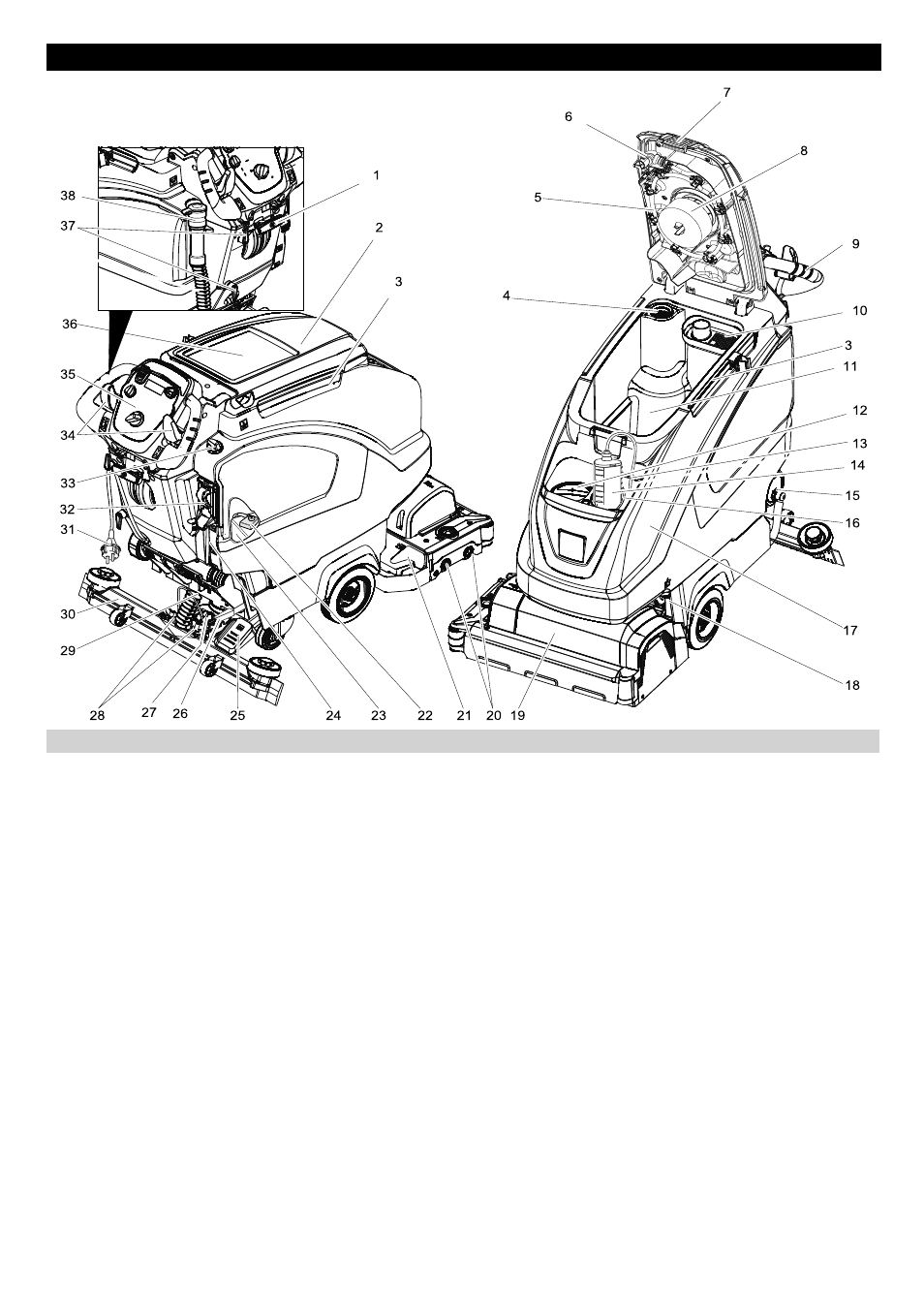

Obrázok zametacieho a odsávacieho stroja
