Komandni i funkcijski elementi – Karcher B 60 W User Manual
Page 229
-
2
1 Poluga za spuštanje usisne konzole
2 Poklopac spremnika prljave vode
3 Potporna tračnica za Homebase
4 Mrežica za skupljanje vlakana
5 Sustav za ispiranje spremnika prljave
vode (opcija)
6 Savitljivi zatvarač sustava za ispiranje
(opcija)
7 Bravica spremnika prljave vode
8 Plovak
9 Potisna ručica
10 Mrežica za grubu prljavštinu
11 Spremnik prljave vode
12 Otvor za punjenje spremnika svježe
vode
13 Usisno crijevo sredstva za pranje (sa-
mo izvedba DOSE)
14 Boca sa sredstvom za pranje (samo
izvedba DOSE)
15 Zatvarač spremnika svježe vode s fil-
trom
16 Držač boce sa sredstvom za pranje
17 Spremnik svježe vode
18 Zapor spremnika
19 Blok čistača (simbolički prikaz) *
20 Valjkasta četka (izvedba BR), pločaste
četke (izvedba BD) *
21 Spremnik za grubu prljavštinu (samo
BR)
22 Osigurač akumulatora
23 Akumulator *
24 Pokazivač napunjenosti spremnika
svježe vode
25 Papučica za podizanje/spuštanje bloka
čistača
26 Poluga za mijenjanje tlaka nalijeganja
četki
27 Okretna ručka za naginjanje usisne
konzole
28 Leptir matice za pričvršćenje usisne
konzole
29 Usisno crijevo
30 Usisna konzola *
31 Priključni kabel punjača
32 Automatika za punjenje spremnika
svježe vode (opcija)
33 Gumb za regulaciju količine vode
34 Vozna poluga
35 Komandni pult
36 Mjesto za odlaganje kompleta za čišće-
nje "Homebase Box"
37 Kukica za kvačenje kabela
38 Crijevo za ispuštanje prljave vode s do-
zatorom
* nije u opsegu isporuke
–
Komandni elementi za proces čišćenja
su žuti.
–
Komandni elementi za održavanje i ser-
vis su svijetlo sivi.

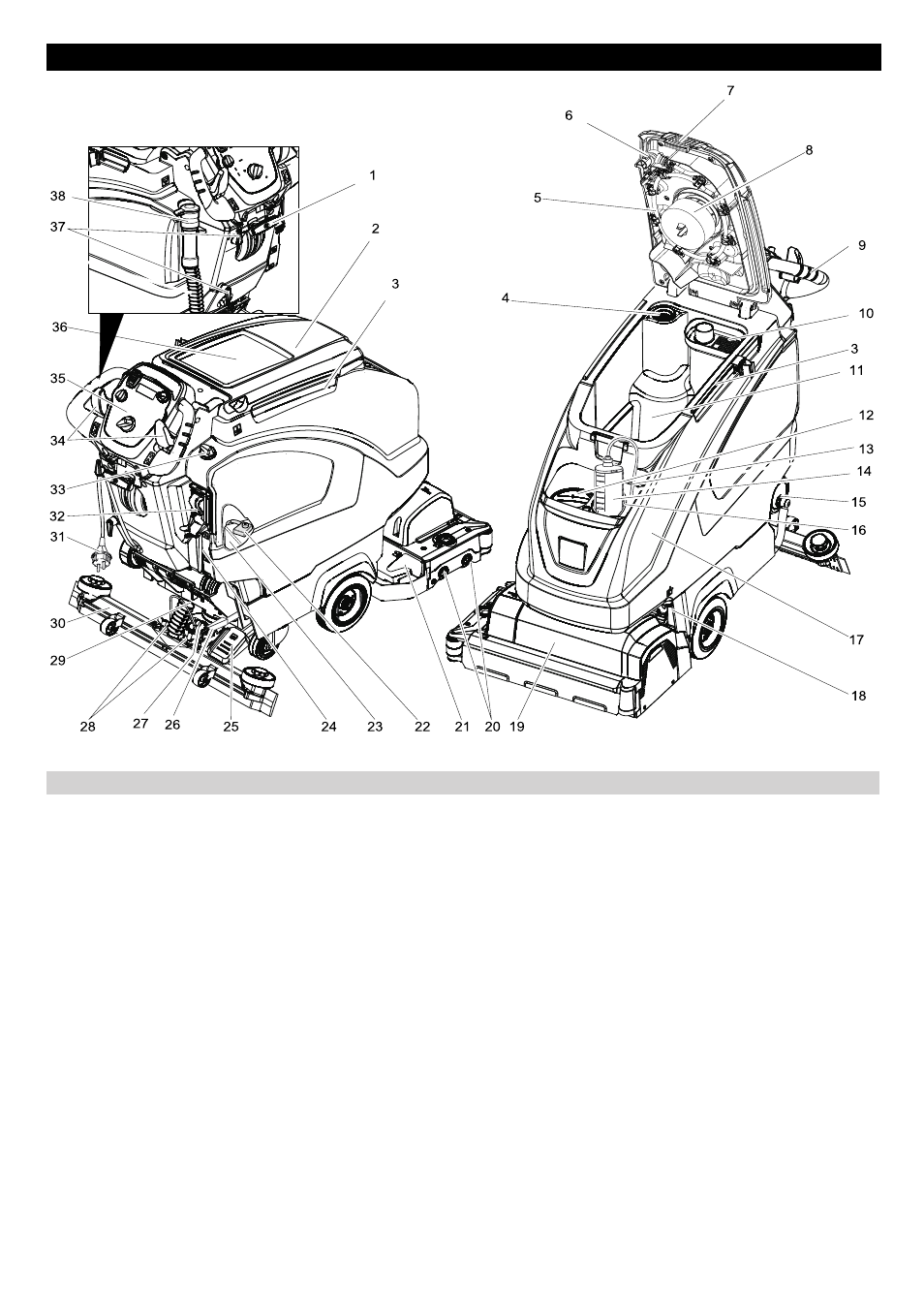

Komandni i funkcijski elementi
Slika usisavača s funkcijom ribanja
Oznaka u boji
229
HR
