1 Manetă pentru coborârea tijei de aspi-
raţie
2 Capac pentru rezervorul de apă uzată
3 Şină de suport pentru Homebase
4 Filtru de trecere
5 Sistem de spălare rezervor de apă uza-
tă (opţional)
6 Închidere flexibilă sistem de spălare
(opţional)
7 Zăvor rezervor de apă uzată
8 Plutitorul
9 Bară de manevrare
10 Sită pentru murdărie grosieră
11 Rezervor pentru apă uzată
12 Orificiu de umplere pentru rezervorul de
apă curată
13 Furtun de aspiraţie soluţie de curăţat
(numai varianta DOSE)
14 Flacon pentru soluţie de curăţat (numai
varianta DOSE)
15 Închidere rezervor de apă curată cu filtru
16 Suport flacon pentru soluţie de curăţat
17 Rezervor de apă curată
18 Încuietoarea rezervorului
19 Cap de curăţare (figură simbolică) *
20 Perii cilindrice (varianta BR), perii disc
(varianta BD) *
21 Rezervor pentru mizerie grosieră (nu-
mai varianta BR)
22 Siguranţa polului bateriilor
23 Baterie*
24 Indicator pentru nivelul de apă curată
25 Pedală pentru ridicarea/coborârea ca-
pului de curăţat
26 Manetă pentru reglarea presiunii de
apăsare a periei
27 Mâner rotativ pentru înclinarea tijei de
aspiraţie
28 Piuliţe fluture pentru fixarea tijei de as-
piraţie
29 Furtun de aspirare
30 Tija de aspiraţie *
31 Cablu de conexiune pentru încărcător
32 Automat de umplere rezervor de apă
curată (opţional)
33 Buton de reglare a cantităţii de apă
34 Manetă de conducere
35 Panou de comandă
36 Suprafaţă de depozitare pentru set de
curăţare „Homebase Box“
37 Cârlig pentru cablu
38 Furtun de evacuare apă uzată cu dispo-
zitiv de dozare
* nu sunt incluse în livrare
– Elementele de comandă pentru procesul
de curăţare sunt de culoare galbenă.
– Elementele de comandă pentru întreţi-
nere şi service sunt de culoare gri des-
chis.
Elemente de utilizare şi funcţionale

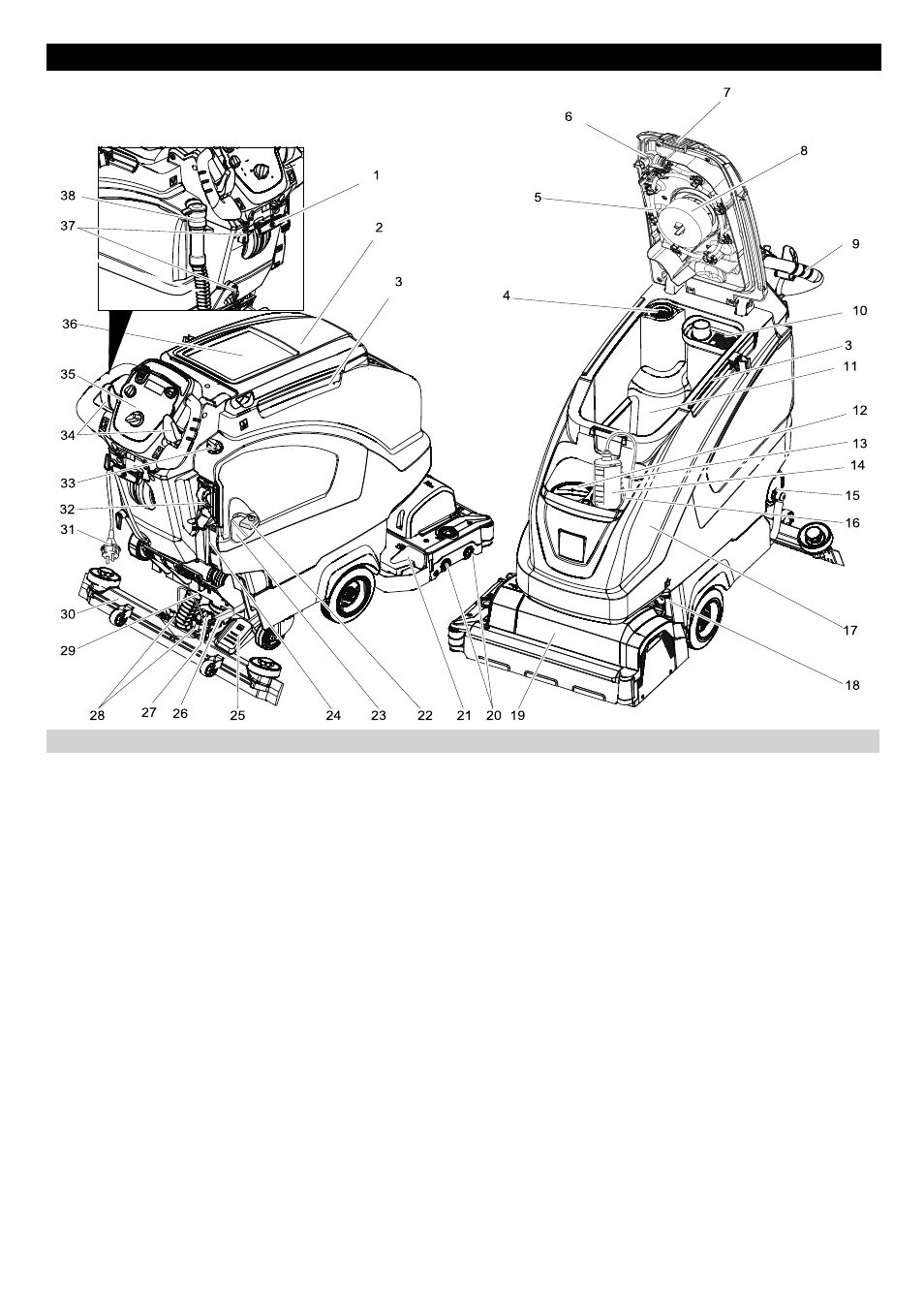

Figură aparat de aspirat şi lustruit
Cod de culori
