Ohjaus- ja käyttölaitteet – Karcher B 60 W User Manual
Page 115
-
2
1 Imupalkin laskemisvipu
2 Likavesisäiliön kansi
3 Homebasen kannatinkisko
4 Nukkasihti
5 Likavesisäiliön huuhtelujärjestelmä (li-
sävaruste)
6 Huuhtelujärjestelmän joustava sulkutu-
tulppa (lisävaruste)
7 Likavesisäiliön lukitus
8 Uimuri
9 Työntökahva
10 Karkealikasiivilä
11 Likavesisäiliö
12 Raikasvesisäiliön täyttöaukko
13 Puhdistusaineen imuletku (vain versi-
ossa DOSE)
14 Puhdistusainepullo (vain versiossa DO-
SE)
15 Tuorevesisäiliön suodattimella varus-
tettu sulkutulppa
16 Puhdistusainepullon pidike
17 Raikasvesisäiliö
18 Säiliön lukitus
19 Puhdistuspää (kuva symbolinen) *
20 Harjatelat (BR-malli), levyharjat (BD-
malli) *
21 Karkealikasäiliö (vain BR)
22 Kaapelikenkä
23 Akku *
24 Raikasveden täyttötasonäyttö
25 Puhdistuspään nosto-/laskupoljin
26 Harajapaineen säätövipu
27 Kiertokahva imupalkin kallistamista var-
ten
28 Siipimutterit imupalkin kiinnittämistä
varten
29 Imuletku
30 Imupalkki *
31 Liitäntäkaapeli latauslaitteelle
32 Tuorevesisäiliön täyttöautomatiikka (li-
sävaruste)
33 Vesimäärän säätönappi
34 Ajokahva
35 Ohjauspulpetti
36 Pysäköintipinta puhdistusettiä „Home-
base Box“ varten
37 Kaapelikoukku
38 Likaveden poistoletku annostelulaitteella
* ei kuulu toimitukseen
–
Puhdistusprosessin käyttöelimet ovat
keltaisia.
–
Huollon ja servicen käyttöelimet ovat
vaaleanharmaat.
Ohjaus- ja käyttölaitteet

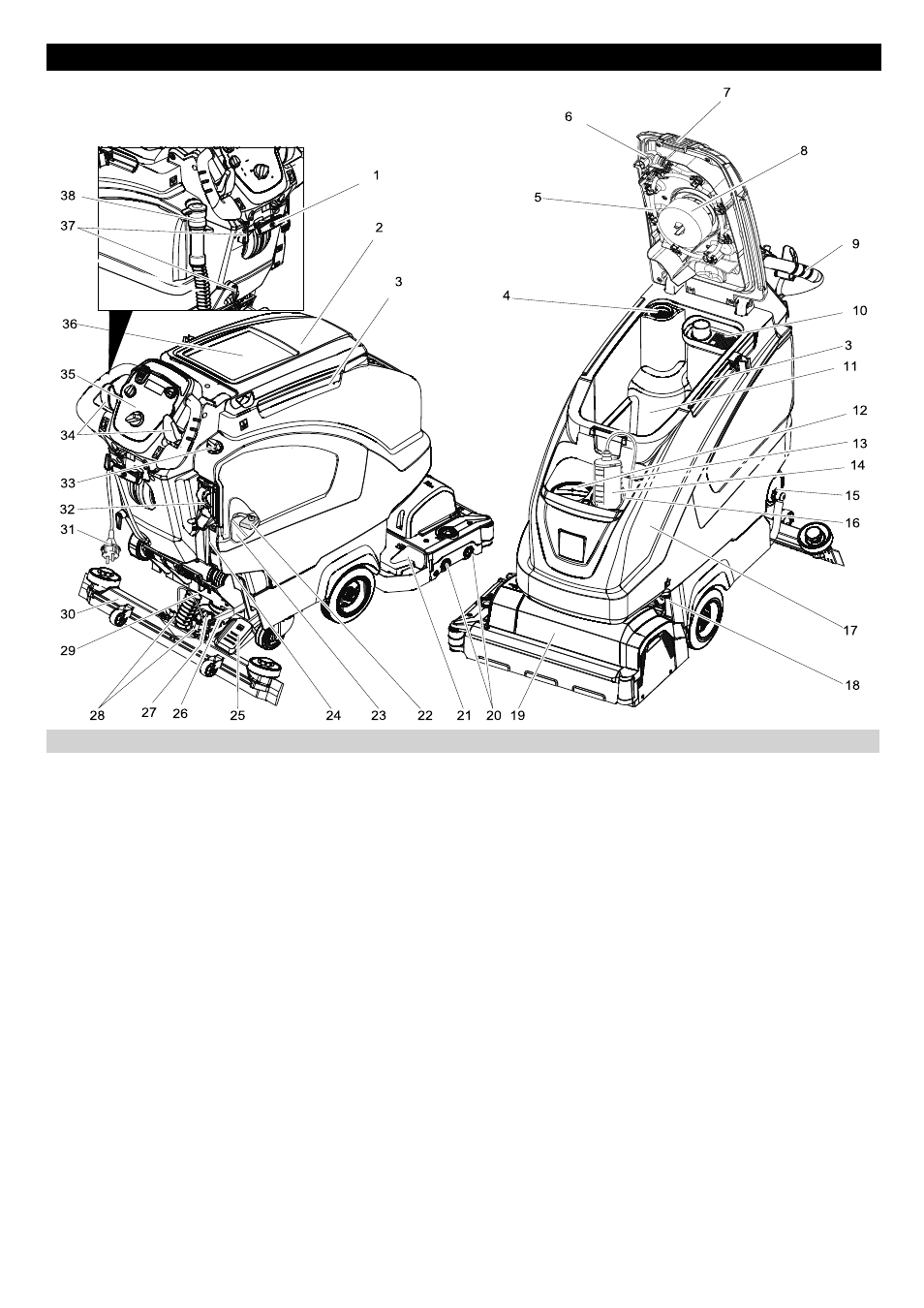

Kuva Yhdistelmäkone
Väritunnukset
115
FI
