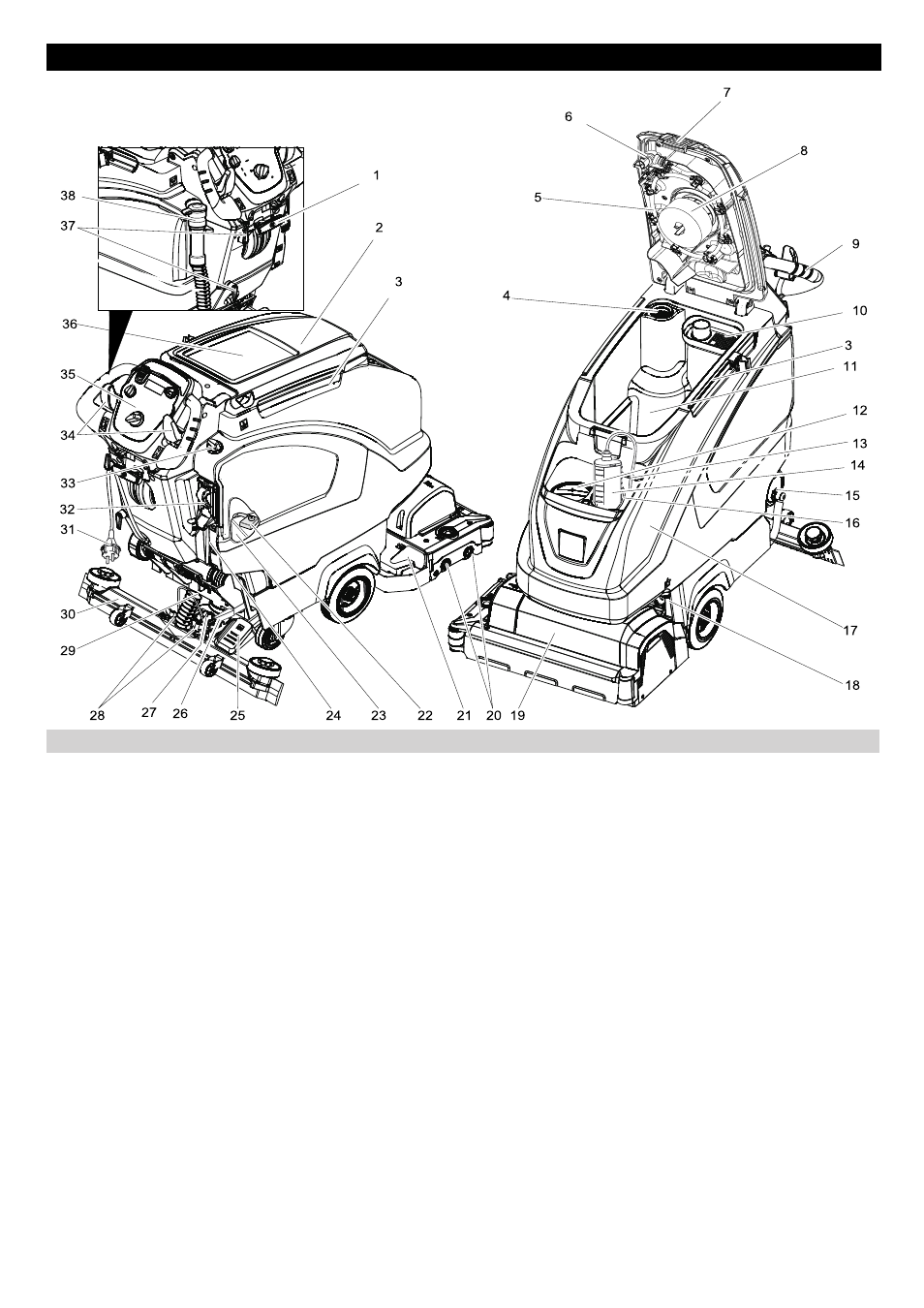

2
1 Emme kolunu indirme kolu
2 Pis su deposunun kapağı
3 Homebase tutucu rayı
4 Toz süzgeci
5 Yıkama sisteminin pis su tankı (opsiyon)
6 Yıkama sisteminin esnek kapağı (opsi-
yon)
7 Pis su tankının kilidi
8 Şamandıra
9 İtme yayı
10 Kaba kir süzgeci
11 Pis su deposu
12 Temiz su deposunun dolum ağzı
13 Temizlik maddesi emme hortumu (sa-
dece DOSE varyantı)
14 Temizlik maddesi şişesi (sadece DOSE
varyantı)
15 Filtreyle birlikte temiz su tankının kapağı
16 Temizlik maddesi şişesinin tutucusu
17 Temiz su deposu
18 Deponun kilidi
19 Temizlik kafası (sembolik şekil) *
20 Fırça merdanesi (BR varyantı), disk fır-
ça (BD varyantı)*
21 Kaba kir deposu (sadece BR)
22 Akü kutup sigortası
23 Akü *
24 Temiz su doluluk seviyesi göstergesi
25 Temizleme kafasını kaldırma/indirme
pedalı
26 Fırça baskı basıncını ayarlama kolu
27 Emme kolunu eğmek için döner tuta-
mak
28 Emme kolunu sabitlemek için kanatlı
somunlar
29 Emme hortumu
30 Emme kolu *
31 Şarj cihazının bağlantı kablosu
32 Temiz su tankının doldurma otomatiği
(opsiyon)
33 Su miktarı ayar kafası
34 Sürüş kolu
35 Kumanda paneli
36 "Homebase Box" temizlik setini yerleş-
tirme yüzeyi
37 Kablo kancası
38 Dozaj tertibatıyla birlikte pis su boşalt-
ma hortumu
* Teslimat kapsamında bulunmamaktadır
–
Temizlik prosesinin kullanım elemanları
sarıdır.
–
Bakım ve servis kullanım elemanları
açık gridir.
Kullanım ve çalışma elemanları
Şekil Aşındırıcı süpürge makinesi
