- 7
šenie na kryte nádrže na znečistenú
vodu.

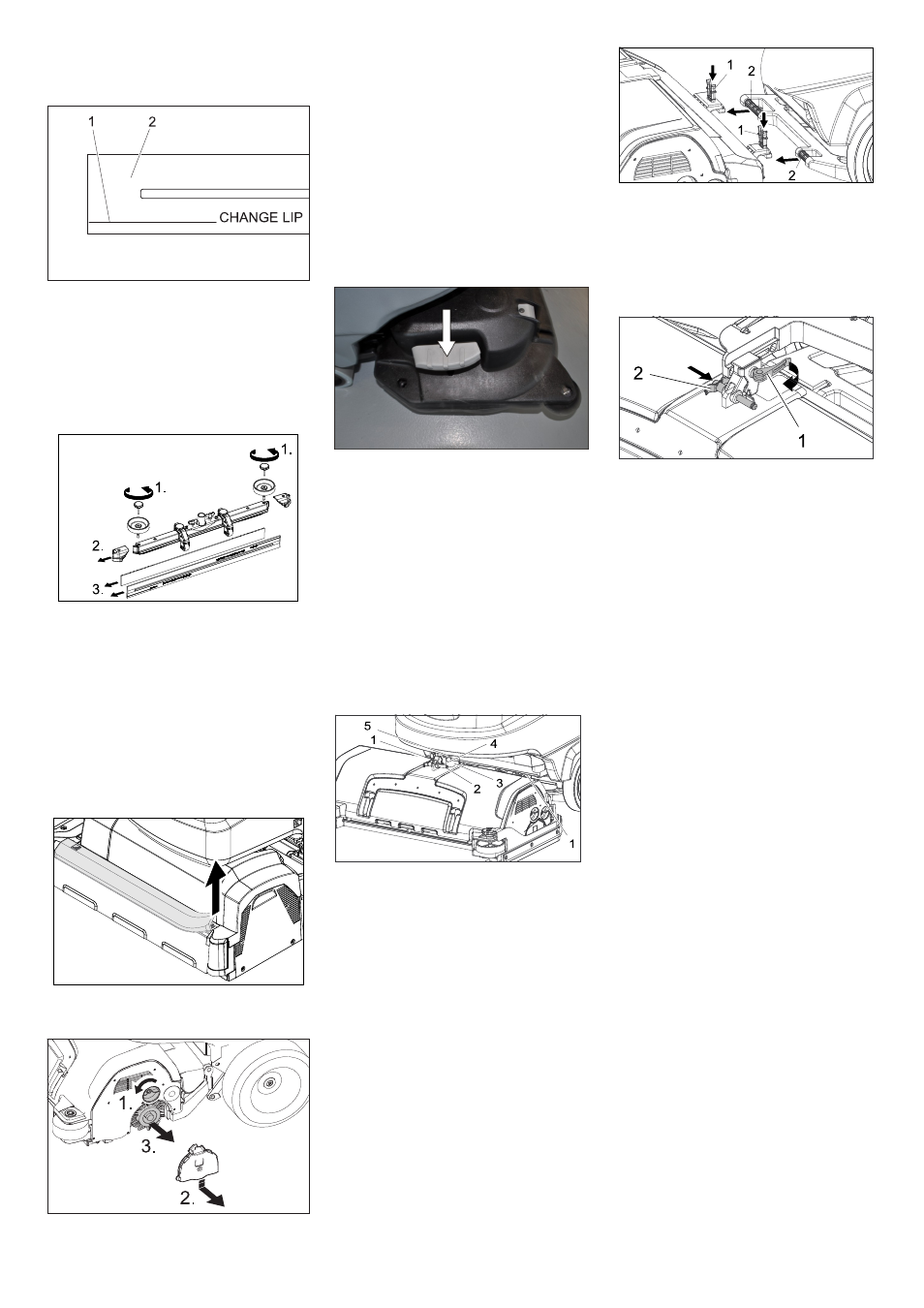

1 Značka opotrebenia
2 Vysávacia hubica
Nasávacie prísavky sa musia vymeniť ale-
bo otočiť, ak sú opotrebované až po značku
opotrebenia.

Zložte sací nadstavec.
 Vyskrutkujte hviezdicový držiak.
 Stiahnite umelohmotné diely.
 Stiahnite sacie stierky.
 Nasuňte nové alebo otočené nasávacie
prísavky.
 Nasuňte umelohmotné diely.
 Zaskrutkujte a pevne dotiahnite krížové
rukoväte.
 Vytiahnite gumenú lištu a vyčistite žľab
pomocou handričky. Po čistení zatlačte
gumenú lištu rovnomerne späť.
 Zdvihnite čistiacu hlavu.
 Uvoľnite sponu ložiskového veka.
 Ložiskové veko zatlačte smerom dole a
stiahnite.
 Vytiahnite valcovú kefu.
Upozornenie: Vymeňte valce s kefka-
mi, ak budú mať štetiny dĺžku 10 mm.
 Nasaďte novú valcovú kefu.
 Ložiskové veko opäť upevnite v opač-
nom poradí.
 Zopakujte postup na protiľahlej strane.
 Zdvihnite čistiacu hlavu.
 Pedál výmeny kefy zatlačte cez odpor
dozadu smerom dole.
 Kotúčovú kefu vytiahnite bočne pod čis-
tiacu hlavu.
 Novú kotúčovú kefu držte pod čistiacou
hlavou, stlačte smerom hore a nechajte
zapadnúť na svoje miesto.
 Posuňte prístroj o cca 2 m dopredu, aby
ukazovali kolieska smerom dozadu.
 Stlačte pedál na spustenie hlavy o tro-
chu dole, potom ním pohybujte vľavo.
Tak sa odblokujew pedál. Zdvihnite pe-
dál pomaly hore.
Zdvíhacie rameno čistiacej hlavy sa
presúva dole.
1 Pružný prvok
2 Bezpečnostný kolík
3 Kryt svorkovnice
4 Blokovací bezpečnostný kolík
5 Páčka výstredníka
 Odstráňte kryt svorkovnice.
 Čistiacu hlavu zasuňte v strede pod
stroj.
 Zapojte kábel napájania elektrickým
prúdom do prístroja.
 Namontujte kryt svorkovnice.
 Hadicovú spojku na čistiacej hlave spoj-
te s hadicou stroja.
1 Pružný prvok
2 Posuvná rukoväť
 Nasuňte posuvnú rukoväť do upevňo-
vacieho mechanizmu čistiacej hlavy.
 Nasuňte pružné prvky smerom dole a
zaklapnite.
1 Páčka výstredníka
2 Bezpečnostný kolík
 Otvorte páčku výstredníka na posuv-
nom upevnení zdvíhacieho ramena.
 Natočte čistiacu hlavu úplne oproti po-
suvnej rukoväti.
Upozornenie: čím menej vôle bude
mať čistiaca hlava po upevnení, tým
menej vibrácií vznikne pri čistení.
 Presuňte upnutie, nasaďte bezpečnost-
ný kolík a zaklapnite ho.
 Opäť uzavrite páčku výstredníka.
 Vyklopte vodnú nádrž úplne dole, skon-
trolujte zablokovanie.
Demontáž sa vykoná v opačnom poradí
ako montáž.
Pozor
Pri demontáži čistiacej hlavy môže vznik-
núť nestabilná poloha stroja, dávajte pozor
na bezpečnú polohu stroja.
Prípadne podložte vzadu stroj a zabezpeč-
te ho tak proti prevráteniu.
Výmena alebo otočenie sacích stierok
Vyčistite žľab rozdeľovača vody
Výmena valcových kief
Výmena kotúčovej kefy
Montáž čistiacej hlavy
Demontáž čistiacej hlavy
