- 2

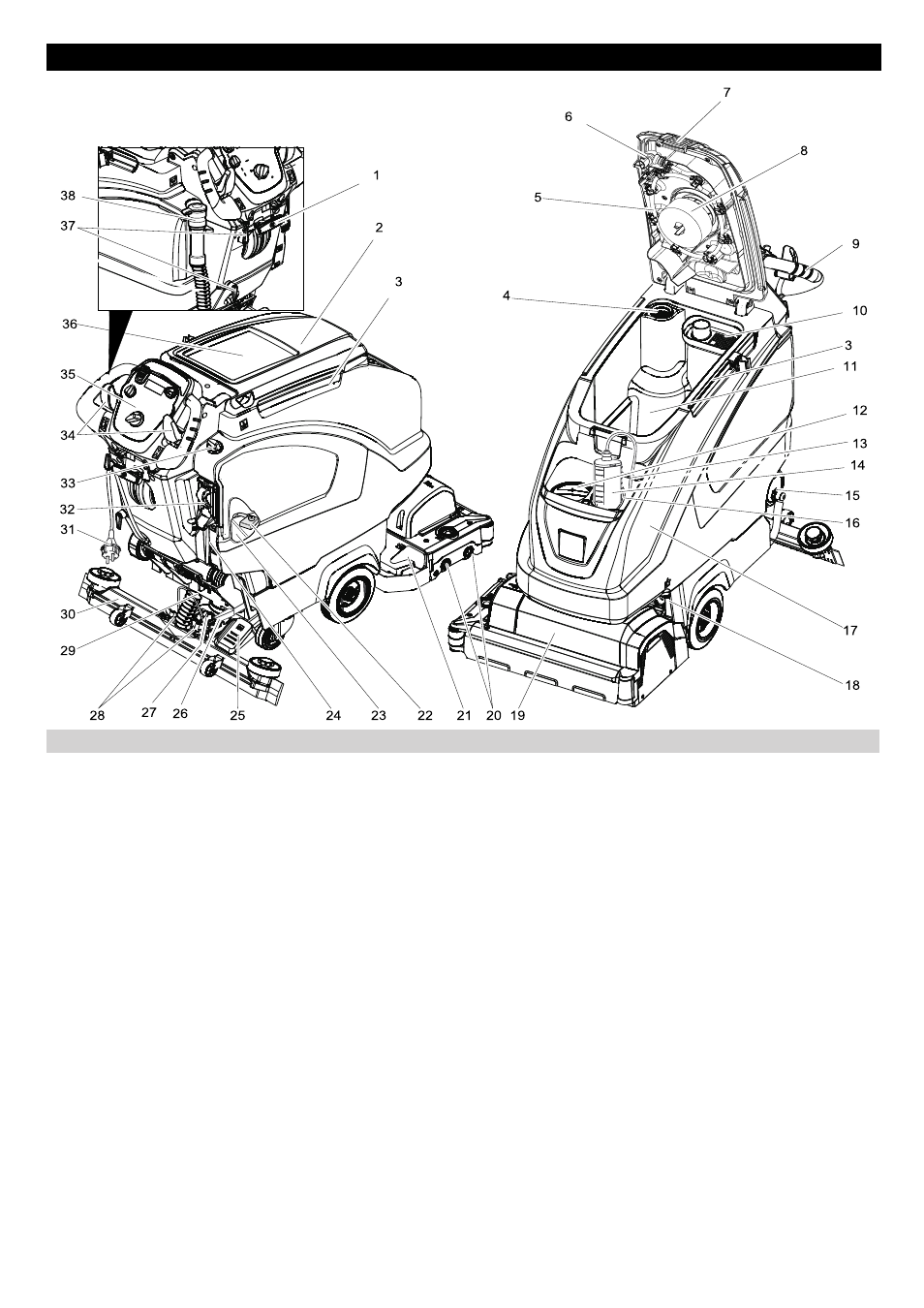

1 Рычаг опускания всасывающей
планки
2 Крышка резервуара грязной воды
3 Опорная направляющая для базы
4 Сетчатый фильтр
5 Система промывки резервуара для
грязной воды (опция)
6 Гибкий запорный элемент системы
промывки (опция)
7 Блокировка резервуара для грязной
воды
8 Поплавок
9 ведущая дуга
10 Сито для крупной грязи
11 Резервуар грязной воды
12 отверстие для залива чистой воды
13 Всасывающий шланг для чистящего
средства (только вариант DOSE)
14 Бутылка с чистящим средством
(только вариант DOSE)
15 Замок резервуара для свежей воды с
фильтром
16 Держатель бутылки с чистящим
средством
17 Бак чистой воды
18 Фиксатор бака
19 Чистящая головка (условное обозна-
чение) *
20 Щеточный вал (вариант исполнения
BR), дисковые щетки (вариант испол-
нения BD) *
21 Резервуар для крупных частиц грязи
(только в BR)
22 Предохранитель на полюсном выво-
де аккумулятора
23 Аккумулятор *
24 Указатель уровня чистой воды
25 Педаль для подъема/опускания чис-
тящей головки
26 Рычаг для регулировки давления
прижима щетки
27 Вращающаяся ручка для наклона
всасывающей кромки
28 Барашковые гайки для крепления
всасывающей планки
29 Всасывающий шланг
30 Всасывающая планка *
31 Соединительный кабель для заряд-
ного устройства
32 Полностью автоматический резерву-
ар для свежей воды (опция)
33 Регулятор подачи воды
34 Ходовой рычаг
35 Пульт управления
36 Приемная площадка для моющего
комплекта „Homebase Box“
37 Крючки для кабеля
38 Сливной шланг для грязной воды с
дозирующим устройством
* не входит в объеме поставки
– Органы управления для процесса
очистки желтого цвета.
– Органы управления для техническо-
го обслуживания и сервиса светло-
серого цвета.
Описание элементов управления и рабочих узлов
Изображение машины для ухода за полами
Цветная маркировка
149 RU
